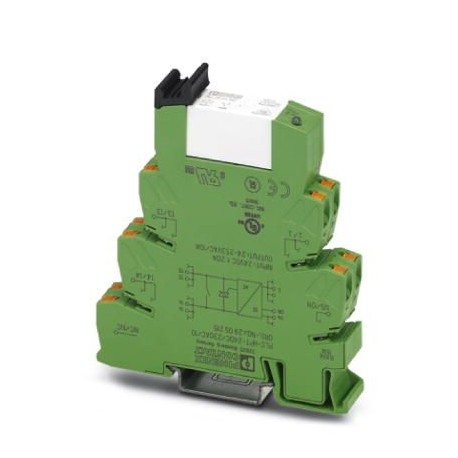

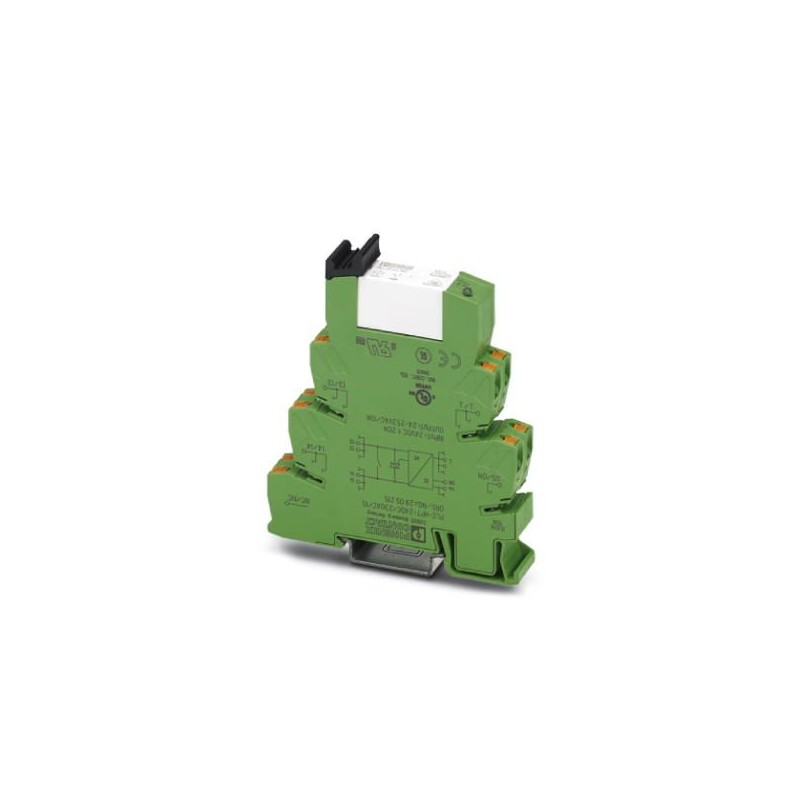

PLC-HPT-24DC/230AC/10 2905215 PHOENIX CONTACT Relais statique
PLC-HPT-24DC/230AC/10
2905215
PHOENIX_CONTACT
Relais statique
PLC-INTERFACE, relais statique hybride avec relais de dérivation avec raccord enfichable, pour montage sur rail NS 35/7.5, entrée : 24 V DC, sortie : 24 V AC-253 V AC/10 A
Relais > Optocoupleur
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2905215 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 409 (C-5-2017) |
| GTIN | 4046356927307 |
| Poids par pièce (hors emballage) | 0,063 KGM |
| Numéro du tarif douanier | 85364190 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Indice de protection | IP20 |
Données d'entrée
| Tension d'alimentation assignée du circuit de commande US | 24 V DC |
|---|---|
| Plage de tension d'entrée | 19,2 V DC ... 28,8 V DC |
| Courant d'alimentation de commande assigné IS | 14 mA (Entrée low, sortie low) |
| 19 mA (Entrée high, sortie high) | |
| Tension de commande assignée UC | 24 V DC |
| Seuil de commutation signal « 0 » rapporté à UC | < 0,4 |
| Seuil de commutation signal « 1 » rapporté à UC | > 0,8 |
| Temps d'enclenchement typique | 30 ms |
| Temps de coupure typique | 20 ms |
| Affichage d'état | LED jaune |
| Dénomination de la protection | Protection contre inversions de polarité |
| Protection antisurtension | |
| Limitation de la surtension | > 33 V DC |
| Fréquence de transmission | 1 Hz |
| Puissance dissipée en condition nominale | 0,16 W |
Données de sortie
| Dénomination | Sortie hybride CA |
|---|---|
| Plage de tension de sortie | 24 V AC ... 253 V AC (50/60 Hz) |
| Intensité permanente limite | 10 A (voir courbe de derating) |
| Courant de charge minimal | 100 mA |
| Courant de fuite | < 1 mA |
| Courant de choc | 250 A (tp = 20 ms, pour 25 °C) |
| Intégrale de charge limite | 350 A2s (tp = 10 ms, à 25 °C) |
| Limitation de la surtension | > 275 V |
| Circuit de sortie | 2 conducteurs indép. masse |
| Dénomination de la protection | élément RCV |
Caractéristiques de raccordement côté entrée
| Dénomination connexion | Côté entrée |
|---|---|
| Type de raccordement | Raccordement Push-in |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 14 |
Caractéristiques de raccordement côté sortie
| Dénomination connexion | Côté sortie |
|---|---|
| Type de raccordement | Raccordement Push-in |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 14 |
Généralités
| Emplacement pour le montage | indifférent |
|---|---|
| Conseils pour le montage | Voir courbe de derating |
| Mode de fonctionnement | 100 % ED |
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
| Normes/Prescriptions | DIN EN 50178 |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite entre les circuits |
|---|---|
| Normes/Prescriptions | DIN EN 50178 |
| Tension d'isolement assignée | 260 V AC |
| Tension de choc assignée | 6 kV |
| Isolant | isolation sécurisée |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR .pdf | 28 Mbytes |
|
| PHOENIX CONTACT-2905215-PLC-HPT-24DC/230AC/10 | 120 Kbytes |
|
