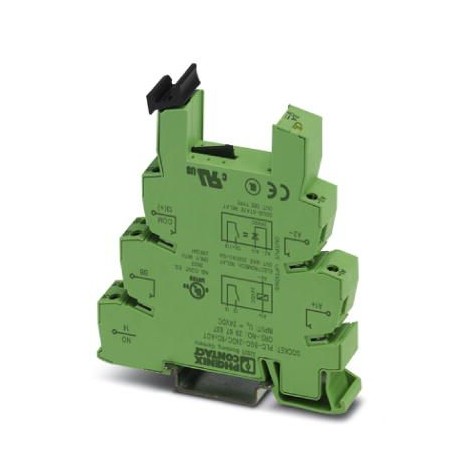

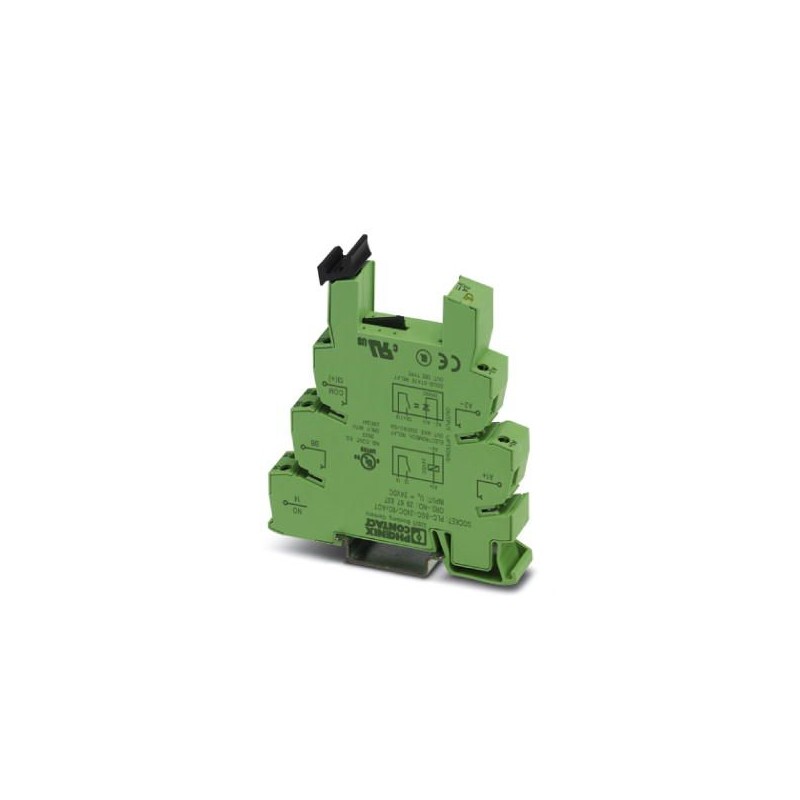

PLC-BSC- 24DC/ 1IC/ACT 2967837 PHOENIX CONTACT Borne de base PLC de 14 mm para corrientes de cierre elevadas..
PLC-BSC-24DC/ 1IC/ACT
2967837
PHOENIX_CONTACT
Borne de base PLC de 14 mm para corrientes de cierre elevadas con conexión por tornillo, sin equipamiento de relé o relé de estado sólido, para montar sobre carril NS 35/7,5, con conexión de línea de retorno de carga (BB), 1 contacto de cierre, tensión de entrada 24 V AC/DC
Relés > Zócalos para relés
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2967837 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK6211 - |
| EAN | 4017918174170 |
| Peso por unidad (sin incluir el embalaje) | 63,810 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Altura de fijación | ≤ 2000 m |
Datos de entrada
| Tensión nominal de entrada UN | 24 V DC |
|---|---|
| Circuito de protección | Diodo de rueda libre |
| Diodo contra inv. de polaridad |
Datos de salida
| Dotación posible | Relés miniatura, REL-MR-24DC/1IC/ACT; mini-optoacoplador, OPT-24DC/24DC/5, OPT-24DC/230AC/2 |
|---|
Datos de conexión lado de entrada
| Denominación Conexión | Lado de entrada |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Sección de conductor AWG | 26 ... 14 |
Datos de conexión lado de salida
| Denominación Conexión | Lado de salida |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Sección de conductor AWG | 26 ... 14 |
Generalidades
| Observación | Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. |
|---|---|
| Con separación segura entre módulos contiguos hay que insertar la placa separadora PLC-ATP | |
| Al principio y al final de cada regletero de bornes PLC se debe colocar la placa separadora PLC-ATP. | |
| La protección contra contactos accidentales del artículo (con tensiones > 25 V AC/60 V DC) debe garantizarla el constructor de la instalación. Se trata de un equipo de montaje sin protección contra contacto directo. | |
| Color | verde |
| Modo operativo | Tiempo de trabajo 100 % |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
| Tensión de prueba Bobina de relé/contacto de relé | 4 kVeff(50 Hz, 1 min) |
| Índice de protección | IP20 |
| Grado de protección mínimo del lugar de montaje | IP54 |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Normas/especificaciones | EN 50178 |
| EN 61810-1 | |
| Tensión de aislamiento de dimensionamiento | 250 V AC |
| Tensión transitoria de dimensionamiento | 6 kV |
| Aislamiento | Separación segura, aislamiento reforzado |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027371603eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371603eCl@ss 8.027371603eCl@ss 9.027371603
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Método de montaje (EF000003) | Otros |
| Con abrazaderas extraíbles (EF003340) | No |
| Suplemento funcional posible (EF003444) | No |
| Número de pines (EF005580) | 8 |
| Anchura (EF000008) | 14 mm |
| Altura (EF000040) | 80 mm |
| Profundidad (EF000049) | 94 mm |
