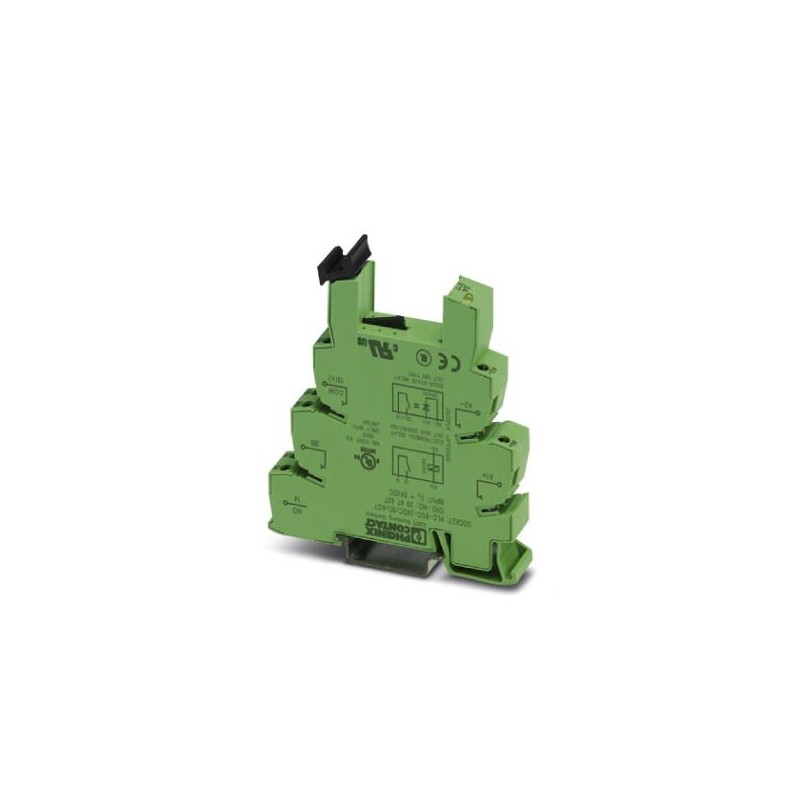

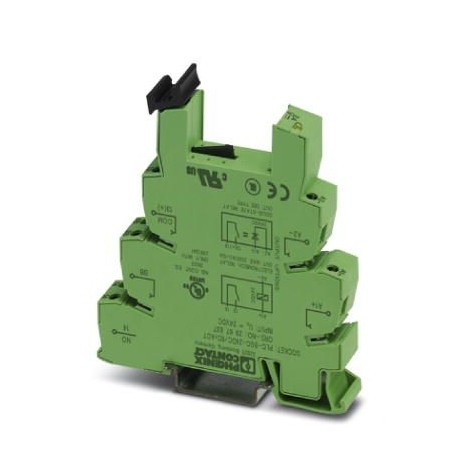

PLC-BSC- 24DC/ 1IC/ACT 2967837 PHOENIX CONTACT Socle pour relais
PLC-BSC-24DC/ 1IC/ACT
2967837
PHOENIX_CONTACT
Socle pour relais
Bornier de base PLC de 14 mm pour courants de serrage élevés avec raccord à vis, sans relais ou équipement de relais à semi-conducteurs, pour montage sur rail NS 35/7,5, avec raccordement de ligne de retour de charge (BB), 1 contact de fermeture, tension d’entrée 24 V AC/DC
Relais > Socle pour relais
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2967837 |
|---|---|
| Unité de conditionnement | 10 pcs |
| GTIN | 4017918174170 |
| Poids par pièce (hors emballage) | 0,064 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Hauteur d'utilisation | ≤ 2000 m |
Données d'entrée
| Tension nominale d'entrée UN | 24 V DC |
|---|---|
| Circuit de protection | Diode roue libre |
| Diode contre inversions de polarité |
Données de sortie
| Equipement possible | Relais miniature, REL-MR-24DC/1IC/ACT; optocoupleur miniature, OPT-24DC/24DC/5, OPT-24DC/230AC/2 |
|---|
Caractéristiques de raccordement côté entrée
| Dénomination connexion | Côté entrée |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Section conduct. AWG | 26 ... 14 |
Caractéristiques de raccordement côté sortie
| Dénomination connexion | Côté sortie |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Section conduct. AWG | 26 ... 14 |
Généralités
| Remarque | Pour les tensions supérieures à 250 V (L1, L2, L3) entre les blocs de jonctions de même type de modules voisins, il faut utiliser le séparateur PLC-ATP. |
|---|---|
| Il faut insérer le séparateur PLC-ATP en cas d'isolement sécurisé entre modules voisins. | |
| Le séparateur PLC-ATP doit être placé aux deux extrémités de chaque barrette de raccordement PLC. | |
| La protection contre les contacts accidentels de l'article doit être vérifiée par le concepteur de l'installation (pour les tensions > 25 V AC/60 V DC). Il s'agit d'un appareil encastré sans protection contre les contacts directs. | |
| Coloris | vert |
| Mode de fonctionnement | 100 % ED |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Tension d'essai bobine de relais/contact de relais | 4 kVeff(50 Hz, 1 min) |
| Indice de protection | IP20 |
| Indice de protection min. du lieu de montage | IP54 |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Normes/Prescriptions | EN 50178 |
| EN 61810-1 | |
| Tension d'isolement assignée | 250 V AC |
| Tension de choc assignée | 6 kV |
| Isolant | Isolement sécurisé, isolation renforcée |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027371603eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371603eCl@ss 8.027371603eCl@ss 9.027371603
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Autre |
| Type de montage (EF000003) | Autre |
| Avec pinces amovibles (EF003340) | Non |
| Extension fonctionnelle possible (EF003444) | Non |
| Nombre de broches (EF005580) | 8 |
| Largeur (EF000008) | 14 mm |
| Hauteur (EF000040) | 80 mm |
| Profondeur (EF000049) | 94 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR .pdf | 28 Mbytes |
|
