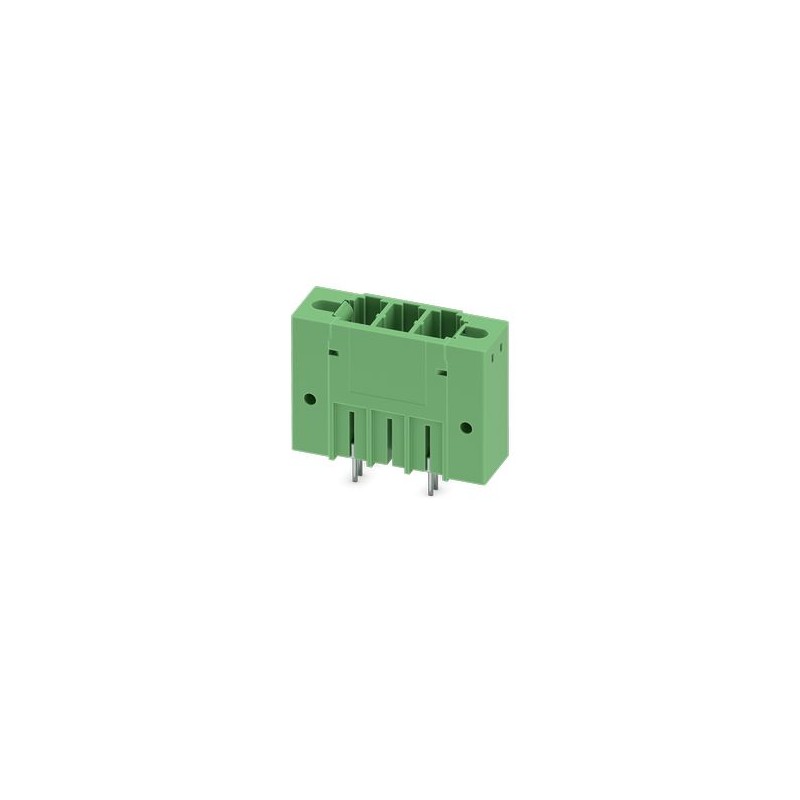

PCV 5/ 2-GF-15,24 1392186 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: 6 mm2, co..
PCV 5/ 2-GF-15,24
1392186
PHOENIX_CONTACT
50
Carcasa base placa de circuito impreso, sección nominal: 6 mm², color: verde, corriente nominal: 32 A, tensión nominal (III/2): 1000 V, superficie de contacto: Sn, tipo de conexión del contacto: Macho, número de filas: 1, número de polos: 2, familia de artículos: PCV 5/..-GF, paso: 15,24 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 5 mm, número de pines de soldadura por potencial: 3, sistema enchufable: COMBICON PC 5, Orientación de la cara enchufable: Estándar, bloqueo: Bloqueo por tornillo, tipo de sujeción: Sujeción aérea (rosca), tipo de embalaje: empaquetado en caja
Cabezales de placa de circuito impreso, sección transversal nominal: 6 mm2, color: verde, corriente nominal: 41 A, tensión nominal (III/2): 1000 V, superficie de contacto: estaño, tipo de conexión de contacto: Pin, número de filas: 1, número de posiciones: 2, gama de productos: PCV 5/.. -GF, paso: 15,24 mm, montaje: Soldadura por ola, disposición de los pines: Fijación lineal, clavija de soldadura [P]: 5 mm, número de clavijas de soldadura por potencial: 3, sistema enchufable: COMBICON PC 5, Alineación del patrón del conector de clavijas: Estándar, bloqueo: Mecanismo de bloqueo por tornillo, montaje: Brida roscada, tipo de embalaje: embalado en cartón
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Línea de productos | Conectores COMBICON L |
| Tipo de producto | Cabezales de PCB |
| familia de productos | PCV 5/.. -GF |
| Número de posiciones | 2 |
| Alquitrán | 15,24 milímetros |
| Número de filas | 1 |
| Diseño de pines | Fijación lineal |
| Pines de soldadura por potencial | 3 |
| Corriente nominal IN | 41 A |
| Tensión nominal UN | 1000 V |
| Grado de contaminación | 3 |
| Resistencia de contacto | 0,5 mΩ |
| Tensión nominal (III/3) | 1000 V |
| Sobretensión nominal (III/3) | 8 kV |
| Tensión nominal (III/2) | 1000 V |
| Sobretensión nominal (III/2) | 8 kV |
| Tensión nominal (II/2) | 1000 V |
| Sobretensión nominal (II/2) | 6 kilociclos |
| Tipo de montaje | Soldadura por ola |
| Diseño de pines | Fijación lineal |
| Reborde | |
| Apriete | 0,3 Nm ... 0,7 Nm |
| Fijación en la placa de circuito impreso | |
| Apriete | 0,3 Nm |
| Tornillo | 1705449 DFK-PC 16-SS |
| Datos del material - contacto | |
| nota | Cumple con WEEE/RoHS, libre de bigotes según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Características de la superficie | estañado en caliente |
| Área de contacto de la superficie metálica (capa superior) | Estaño (4 - 8 μm Sn) |
| Área de soldadura de la superficie metálica (capa superior) | Estaño (4 - 8 μm Sn) |
| Datos de materiales - carcasa | |
| Color (Carcasa) | Verde (6021) |
| Material aislante | PAPÁ |
| Grupo de materiales aislantes | Yo |
| CTI según IEC 60112 | 600 |
| Clasificación de inflamabilidad según UL 94 | V0 |
| Índice de inflamabilidad del hilo incandescente GWFI según EN 60695-2-12 | 850 |
| Temperatura de ignición del hilo incandescente GWIT según EN 60695-2-13 | 775 |
| Temperatura para el ensayo de presión de la bola según EN 60695-10-2 | 125 °C |
| Notas sobre el funcionamiento | De acuerdo con IEC 61984, los conectores COMBICON no tienen potencia de conmutación (COC). Durante el uso designado, no deben enchufarse ni desconectarse cuando transporten voltaje o estén bajo carga. |
| Dibujo dimensional |  |
| Alquitrán | 15,24 milímetros |
| Anchura [w] | 38,96 milímetros |
| Altura [h] | 34,25 milímetros |
| Longitud [l] | 13,54 milímetros |
| Altura instalada | 29,25 milímetros |
| Longitud del pin de soldadura [P] | 5 milímetros |
| Diseño de PCB | |
| Diámetro del agujero | 1,3 mm |
| Inspección visual | |
| Especificación | IEC 60512-1-1:2002-02 |
| Resultado | Prueba superada |
| Comprobación de dimensiones | |
| Especificación | IEC 60512-1-2:2002-02 |
| Resultado | Prueba superada |
| Resistencia de las inscripciones | |
| Especificación | IEC 60068-2-70:1995-12 |
| Resultado | Prueba superada |
| Polarización y codificación | |
| Especificación | IEC 60512-13-5:2006-02 |
| Resultado | Prueba superada |
| Soporte de contacto en el inserto | |
| Especificación | IEC 60512-15-1:2008-05 |
| Soporte de contacto en el inserto Requisitos >20 N | Prueba superada |
| Fuerzas de inserción y extracción | |
| Resultado | Prueba superada |
| No. de ciclos | 25 |
| Fuerza de inserción por pos. aprox. | 9 N |
| Fuerza de retiro por pos. aprox. | 5 N |
| Prueba térmica Grupo de prueba C | |
| Especificación | IEC 60512-5-1:2002-02 |
| Número de posiciones probadas | 12 |
| Resistencia al aislamiento | |
| Especificación | IEC 60512-3-1:2002-02 |
| Resistencia de aislamiento, posiciones vecinas | > 5 MΩ |
| Distancias de aire y distancias de fuga 1. Coordinación del aislamiento | |
| Especificación | IEC 61984:2008-10 |
| Grupo de materiales aislantes | Yo |
| Índice de seguimiento comparativo (IEC 60112) | CTI 600 |
| Tensión nominal de aislamiento (III/3) | 1000 V |
| Sobretensión nominal (III/3) | 8 kV |
| valor libre mínimo - campo no homogéneo (III/3) | 8 milímetros |
| distancia mínima de fuga (III/3) | 12,5 mm |
| Tensión nominal de aislamiento (III/2) | 1000 V |
| Sobretensión nominal (III/2) | 8 kV |
| valor libre mínimo - campo no homogéneo (III/2) | 8 milímetros |
| distancia mínima de fuga (III/2) | 8 milímetros |
| Tensión nominal de aislamiento (II/2) | 1000 V |
| Sobretensión nominal (II/2) | 6 kilociclos |
| valor libre mínimo - campo no homogéneo (II/2) | 5,5 mm |
| distancia mínima de fuga (II/2) | 5,5 mm |
| Distancias de aire y distancias de fuga 2. Coordinación del aislamiento | |
| Especificación | IEC 60664-1:2007-04 |
| Grupo de materiales aislantes | Yo |
| Índice de seguimiento comparativo (IEC 60112) | CTI 600 |
| Tensión nominal de aislamiento (III/3) | 1250 V CC |
| Sobretensión nominal (III/3) | 8 kV |
| valor libre mínimo - campo no homogéneo (III/3) | 8 milímetros |
| distancia mínima de fuga (III/3) | 16 milímetros |
| Tensión nominal de aislamiento (III/2) | 1500 V CC |
| Sobretensión nominal (III/2) | 10 kV |
| valor libre mínimo - campo no homogéneo (III/2) | 11 milímetros |
| distancia mínima de fuga (III/2) | 11 milímetros |
| Tensión nominal de aislamiento (II/2) | 1500 V CC |
| Sobretensión nominal (II/2) | 8 kV |
| valor libre mínimo - campo no homogéneo (II/2) | 8 milímetros |
| distancia mínima de fuga (II/2) | 8 milímetros |
| Prueba de vibración | |
| Especificación | IEC 60068-2-6:2007-12 |
| frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Velocidad de barrido | 5g (60,1 Hz ... 150 Hz) |
| Duración de la prueba por eje | 2,5 h |
| Prueba de durabilidad | |
| Especificación | IEC 60512-9-1:2010-03 |
| Tensión soportada a impulsos a nivel del mar | 7,3 kV |
| Resistencia de contacto R1 | 0,5 mΩ |
| Resistencia de contacto R2 | 0,5 mΩ |
| Ciclos de inserción/retirada | 25 |
| Resistencia de aislamiento, posiciones vecinas | > 5 MΩ |
| Prueba climática | |
| Especificación | ISO 6988:1985-02 |
| Tensión corrosiva | 0,2 dm3Así que2en 300 dm3/40 °C/1 ciclo |
| Estrés térmico | 105 °C/168 h |
| Voltaje soportado de frecuencia de potencia | 3,31 kV |
| Condiciones ambientales | |
| Temperatura ambiente (funcionamiento) | -40 °C ... 105 °C (dependiendo de la curva de reducción) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (almacenamiento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Tipo de embalaje | Envasado en cartón |
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 15.24 mm |
| Dimensión modular de las conexiones (EF006827) | 15.24 mm |
| Corriente nominal In (EF008250) | 41 A |
| Tensión nominal (EF000228) | 1000 V |
| Picos de tensión nominal (EF002993) | 8 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.3 mm |
| Longitud del pin (EF006825) | 5 mm |
| Material del cuerpo aislante (EF007543) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
