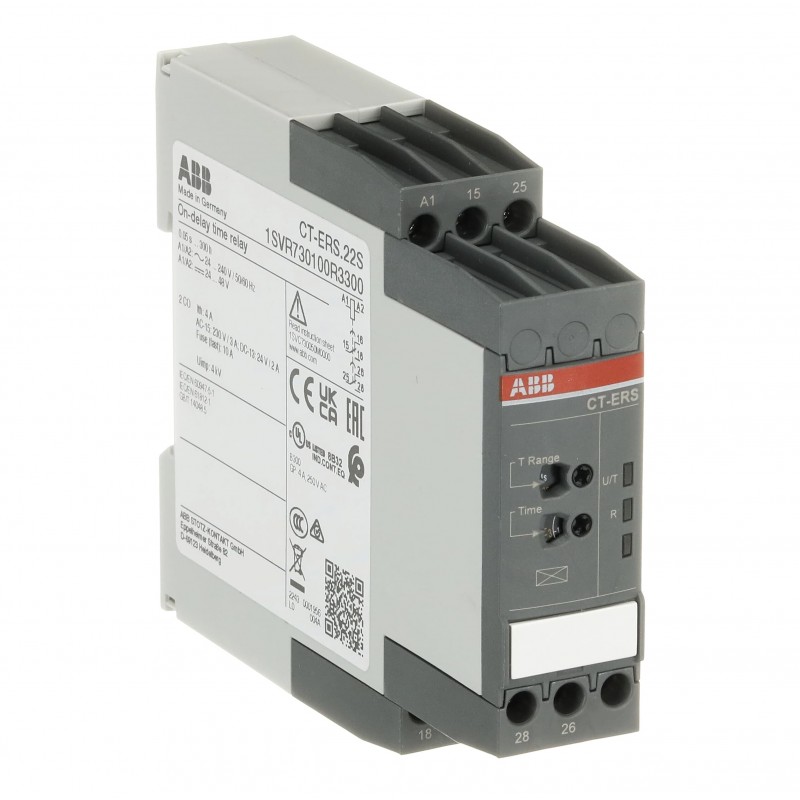

1SVR730100R3300 ABB CT-ERS.22S TEMPO RET.CONEX. 2 C/C TORNIL
1SVR730100R3300
ABB
CT-ERS.22S TEMPO RET.CONEX. 2 C/C TORNIL
CT-ERS.22S Time relay, ON-delay 2c/o, 24-48VDC, 24-240VAC
Relés > Relé temporizador
Relés electrónicos > Temporizadores CTS
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲| Clasificación | |
|---|---|
| EAN | 4016779851466 |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85364900 |
| Descargas Populares | |
| Ficha técnica, información técnica | 2CDC110004C0210_01 |
| Instrucciones y manuales | 1SVC730050M1000 |
| 1SVC730050M0000 | |
| Dibujo dimensional CAD | 2CDC001079B0201 |
| Datos de EPLAN | 9AAC201310_EPLAN |
| Dimensiones | |
| Ancho del product | 22.5 mm |
| Alto del producto | 85.6 mm |
| Largo del product | 103.7 mm |
| Peso del product | 0.121 kg |
| Técnica | |
| Tipo de relé temporizador | Retardo de encendido |
| Rango de tiempo | 0.05 s ... 300 h |
| Tensión nominal de alimentación de control (Us) | 24 ... 240 V AC |
| 24 ... 48 V DC | |
| Tensión nominal de operación | Auxiliary Circuit 250 V |
| Frecuencia nominal (f) | 50 / 60 Hz |
| DC | |
| Salida | 2 C/O Contacts |
| Tipo de terminal | Terminales de tornillo |
| Corriente nominal de funcionamiento AC-12 (Ie) | (230 V) 4 A |
| Corriente nominal de funcionamiento AC-15 (Ie) | (230 V) 3 A |
| Corriente nominal de funcionamiento DC-12 (Ie) | (24 V) 4 A |
| Corriente nominal de funcionamiento DC-13 (Ie) | (24 V) 2 A |
| Capacidad mínima de conmutación | 12 V |
| 100 mA | |
| Tensión nominal soportada por impulsos (Uimp) | Input Circuit 4 kV |
| Output Circuit 1 / Output Circuit 2 4 kV | |
| Tensión nominal de aislamiento (Ui) | Circuito de entrada / Circuito de salida 500 V |
| Circuito de salida 1 / Circuito de salida 2 300 V | |
| Grado de protección | Housing IP50 |
| Terminals IP20 | |
| Categoría de sobretensión | III |
| Grado de contaminación | 3 |
| Dispositivos de protección contra cortocircuitos | Output Circuit NC - F Type Fuses 6 A |
| Output Circuit NO - F Type Fuses 10 A | |
| Durabilidad eléctrica | AC-12 100000 cycle |
| Durabilidad mecánica | Nr. Operations 30000000 cycle |
| Capacidad de conexión | Flexible con férula 1x 0.5 ... 2.5 mm² |
| Flexible con férula 2x 0.5 ... 1.5 mm² | |
| Flexible con férula aislada 1x 0.5 ... 2.5 mm² | |
| Flexible con férula aislada 2x 0.5 ... 1.5 mm² | |
| Flexible 1x 0.5 ... 2.5 mm² | |
| Flexible 2x 0.5 ... 1.5 mm² | |
| Rígido 1x 0.5 ... 4 mm² | |
| Rígido 2x 0.5 ... 2.5 mm² | |
| Par de apriete | 0.6 ... 0.8 N·m |
| Longitud de pelado del cable | 8 mm |
| Destornillador recomendado | 0.8 x 4 |
| 4.5 | |
| Pozidriv 1 | |
| Posición de montaje | 1 ... 6 |
| Montaje en contactores | TH35-15 (riel de montaje de 35 x 15 mm) según IEC 60715 |
| TH35-7,5 (riel de montaje de 35 x 7,5 mm) según IEC 60715 | |
| Normas | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61812-1 | |
| UL 508 | |
| Técnica UL/CSA | |
| Tensión máxima de funcionamiento UL/CSA | Output Circuit 300 V AC |
| Clasificación de los contactos UL/CSA | B300 |
| Capacidad de conexión UL/CSA | Flexible 1x 18-14 AWG |
| Flexible 2x 18-16 AWG | |
| Rígido 1x 20-12 AWG | |
| Rígido 2x 20-14 AWG | |
| Par de apriete UL/CSA | 7.08 in·lb |
| Pilot Duty UL/CSA | B300 |
| Inflamabilidad según UL94 | V-0 |
| Ambiente | |
| Temperatura ambiente | Funcionamiento -25 ... +60 °C |
| Almacenamiento -40 ... +85 °C | |
| Altitud máxima de funcionamiento permisible | Sin reducción de potencia 2000 m |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SVD981001-4501 |
| Información sobre RoHS | 1SVD981001-4401 |
| Estado de RoHS | No se necesita declaración |
| SCIP | b8b5c7ab-21e8-46a1-9fd4-3dccfac3b41a Germany |
| SCIP simplificado | 4073b224-3f9a-4987-a14c-eff08ce13e33 Bulgaria |
| 29e2c0a9-ffde-44bb-9d6a-af6e2069dbf1 Portugal | |
| 399c25bf-ea42-4ac9-9333-d11fdddcaf1c Hungary | |
| a9e34c9c-8644-457d-81f0-7de6e593769c Poland | |
| 81aa51df-bde9-412a-8aad-16537b059ced Belgium | |
| 44383660-bd43-4dcd-9d0e-bebc12c1244e France | |
| 47177b8a-618b-4df5-a0aa-1a7eb9fbebfb Germany | |
| 3cc24ec7-6082-438f-98cc-d2b328c3836d Norway | |
| 2f75f8bf-ec86-49bc-a81f-7fa1ebe59860 Sweden | |
| 6179ce36-91ad-47e2-9916-599d6e0f2f96 Poland | |
| fe551b47-4794-4fb3-8902-d64e1c8f835b Greece | |
| cff2b508-3627-48d4-9b6f-db42b4a28175 Estonia | |
| 0917e32e-16f4-44cf-a9ee-8872362da346 Germany | |
| 712fadd1-ee39-4603-91c0-83aa4cfb3889 Czech Republic | |
| b97b4b6c-77b0-459b-8d90-724c611e0f15 Poland | |
| 163a6e7b-47b1-40b3-9529-1a6c712c2ae5 Finland | |
| 2f753e2c-0163-41a9-9aad-ae1f2e21bc0f Italy | |
| 71f7a69b-274c-4e5f-ab4b-7f2894dd0ab6 Germany | |
| 6f59f910-fa79-48a4-8802-4dd68fffcaff Netherlands | |
| 33be5290-410f-4c00-9ae9-0893de6fd991 France | |
| fc0940e9-ca5a-4128-a671-12afcc7e6b86 Spain | |
| 83d70711-ad5d-48c1-a25c-661a29ea4d88 Croatia | |
| 6bcaa60a-98fb-4ac0-ac4c-b5a1c91b994d Sweden | |
| 6d7330cc-1aff-42a4-9c44-debf3caa8331 Germany | |
| 47b1a0e6-f9a9-45ba-846d-3797b36ed740 Hungary | |
| c02f0d68-67e6-4830-b466-7aa8a406d019 Denmark | |
| 9a67cf16-be6a-4af3-9cd4-3fcacaa079b4 Belgium | |
| Ley de Control de Sustancias Tóxicas - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Sí |
| Declaración Ambiental de Producto - EPD | 1SAC200371M0001 |
| Certificados y Declaraciones (Número de Documento) | |
| Certificado CQC | CQC2007010303255979 |
| Certificado cULus | cULus508_20110711-E140448A |
| Declaración de conformidad - CCC | 2020980303000207 |
| Declaración de conformidad - CE | 1SVD981008 |
| Declaración de conformidad - UKCA | 1SVD981008-10 |
| Certificado DNV GL | DNV_GL_TAA00000XR |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 97 mm |
| Embalaje Nivel 1 Largo | 30 mm |
| Embalaje Nivel 1 Alto | 109 mm |
| Embalaje Nivel 1 Peso | 0.144 kg |
| Embalaje Nivel 1 EAN | 4016779851466 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | K |
| ETIM 7 | EC001439 - Timer relay |
| ETIM 8 | EC001439 - Timer relay |
| ETIM 9 | EC001439 - Timer relay |
| Clase electrónica | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| Número E (Finlandia) | 2712204 |
| Número E (Noruega) | 4187948 |
| Número E (Suecia) | 4033116 |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Función de respuesta retrasada (EF003374) | Sí |
| Función de temporización de reposo (EF003401) | No |
| Función activada (EF003378) | No |
| Función de final de apagado (EF003402) | No |
| Función estrella-triángulo (EF003380) | No |
| Función de conformación de impulsos (EF003403) | No |
| Función intermitente comenzando con pausa, tiempo fijo (EF003363) | No |
| Función intermitente comenzando con pulso, tiempo fijo (EF003364) | No |
| Función de reloj con pausa inicial, variable (EF003365) | No |
| Función de reloj comenzando con pulso, variable (EF003366) | No |
| Posibilidad de operación remota (EF003361) | No |
| Adecuado como control remoto (EF003362) | No |
| Conectable al contactor (EF006952) | No |
| Voltaje nominal de suministro piloto piloto para CA 50 Hz (EF003978) | 24 V |
| Voltaje nominal de suministro piloto piloto para CA 60 Hz (EF003979) | 24 V |
| Voltaje nominal de suministro piloto de piloto para CC (EF003980) | 24 V |
| Tipo de tensión de accionamiento (EF008242) | CA/CC |
| Intensidad nominal (EF000001) | 4 A |
| Intervalo de tiempo (EF003384) | 0.05 s |
| Número de salidas, instantáneas, normalmente cerradas (EF006835) | 0 |
| Número de salidas, instantáneas, normalmente abiertas (EF006836) | 0 |
| Número de salidas sin retardo, inversor (EF006837) | 2 |
| Número de salidas, retardadas, normalmente cerradas (EF006838) | 0 |
| Número de salidas, retardadas, normalmente abiertas (EF006839) | 0 |
| Número de salidas, retardadas, cambiador (EF006840) | 2 |
| Salidas, conmutables retardadas/no retardadas (EF006988) | No |
| Con salida de semiconductor (EF003373) | No |
| Apto para montaje en carril DIN (EF007250) | Sí |
| Anchura (EF000008) | 22.5 mm |
| Altura (EF000040) | 85.6 mm |
| Profundidad (EF000049) | 103.7 mm |
