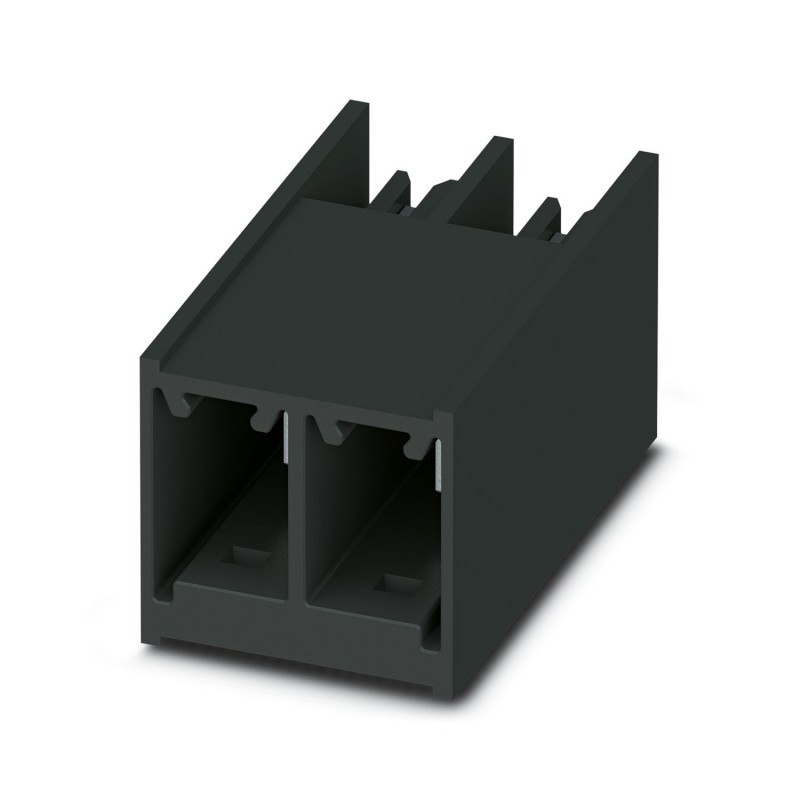

PC 6/ 4-G-7,62 BK 1097713 PHOENIX CONTACT Carcasa base placa de circuito impreso, sección nominal: 6 mm², co..
PC 6/ 4-G-7,62 BK
1097713
PHOENIX_CONTACT
50
Carcasa base placa de circuito impreso, sección nominal: 6 mm², color: negro, corriente nominal: 41 A, tensión nominal (III/2): 630 V, superficie contactos: Sn, tipo de conexión del contacto: Macho, número de filas: 1, número de polos: 4, familia de artículos: PC 6/..-G, paso: 7,62 mm, montaje: Soldadura por ola, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 2,6 mm, número de pines de soldadura por potencial: 3, sistema enchufable: COMBICON PC 6, Orientación de la cara enchufable: Estándar, bloqueo: sin, tipo de fijación: sin, tipo de embalaje: empaquetado en caja
Tira base de la PCB, Sección transversal nominal: 6 mm2, Color: negro, Corriente nominal: 41 A, Voltaje nominal (III/2): 630 V, Superficie de contacto: Sn, Tipo de contacto: Pino, Número de filas: 1, Número de polos: 4, Familia de artículos: PC 6/.. -G, Paso de paso: 7,62 mm, Montaje: Soldadura por onda, Disposición de los pines: Pineado lineal, Longitud del pasador [P]: 2,6 mm, Número de pasadores por potencia: 3, Sistema de enchufe: COMBICON PC 6, Alineación de la cara de acoplamiento: Estándar, Bloqueo: Ninguno, Tipo de montaje: Ninguno, Tipo de envase: Empaquetado en una caja
Conectores > Conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Tira de suelo de PCB |
| familia de productos | 6/.. pcs -G |
| Línea de productos | Conectores COMBICON L |
| Número de polos | 4 |
| Dimensión de la cuadrícula | 7,62 mm |
| Número de filas | 1 |
| 1 | |
| Diseño de pines | Fijación lineal |
| Número de pines de soldadura por potencial | 3 |
| Estado de mantenimiento de datos | |
| Revisión del artículo | 00 |
| Corriente nominal IN | 41 A |
| Tensión nominal UN | 630 V |
| Resistencia de contacto | 0,5 mΩ |
| Tensión nominal (III/3) | 630 V |
| Tensión de sobretensión nominal (III/3) | 6 kilociclos |
| Tensión nominal (III/2) | 630 V |
| Tensión de sobretensión nominal (III/2) | 6 kilociclos |
| Tensión nominal (II/2) | 1000 V |
| Tensión de sobretensione nominal (II/2) | 6 kilociclos |
| Tipo de montaje | Soldadura por ola |
| Diseño de pines | Fijación lineal |
| Información material - Contacto | |
| nota | Cumple con WEEE/RoHS, libre de bigotes según IEC 60068-2-82/JEDEC JESD 201 |
| Contacto con materiales | Aleación de Cu |
| Acabado superficial | Electrochapado |
| Área de contacto superficial metálica (capa superior) | Estaño (2 - 4 μm Sn) |
| Área de contacto superficial metálica (intercala) | Níquel (1,3 - 3 μm Ni) |
| Superficie metálica de soldadura (capa superior) | Estaño (2 - 4 μm Sn) |
| Área de soldadura de la superficie metálica (intercapa) | Níquel (1,3 - 3 μm Ni) |
| Especificaciones del material - Carcasa | |
| Color (Carcasa) | Negro (9005) |
| Material aislante | PA GF |
| Grupo de materiales aislantes | Yo |
| CTI según IEC 60112 | 600 |
| Clase de inflamabilidad según la UL 94 | V0 |
| Nota sobre el funcionamiento | Los conectores COMBICON son conectores sin capacidad de conmutación (COC) conforme a la norma DIN EN 61984. Cuando se usan según la expectativa, no deben conectarse ni desconectarse en vivo o bajo carga. |
| Dibujo dimensional |  |
| Dimensión de la cuadrícula | 7,62 mm |
| Anchura [w] | 30,88 mm |
| Altura [h] | 16,1 milímetros |
| Longitud [l] | 28,2 milímetros |
| Altura total | 13,5 mm |
| Longitud del pin de soldadura [P] | 2,6 mm |
| Dimensiones del pin | 1 x 1,2 mm |
| Diseño de PCB | |
| Diámetro del pozo de perforación | 1,7 mm |
| Inspección visual | |
| Especificación de la prueba | DIN EN 60512-1-1:2003-01 |
| Resultado | Examen aprobado |
| Inspección dimensional | |
| Especificación de la prueba | DIN EN 60512-1-2:2003-01 |
| Resultado | Examen aprobado |
| Durabilidad de las inscripciones | |
| Especificación de la prueba | DIN EN 60068-2-70:1996-07 |
| Resultado | Examen aprobado |
| Polarización y codificación | |
| Especificación de la prueba | DIN EN 60512-13-5:2006-11 |
| Resultado | Examen aprobado |
| Soporte de contacto en uso | |
| Especificación de la prueba | DIN EN 60512-15-1:2009-03 |
| Soporte de contacto en uso Requisito >20 N | Examen aprobado |
| Fuerzas de apareamiento y tracción | |
| Resultado | Examen aprobado |
| Número de ciclos | 25 |
| Fuerza de inserción por poste aprox. | 11 N |
| Fuerza de tracción por poste aproximadamente. | 10 N |
| Pruebas térmicas Grupo de Pruebas C | |
| Especificación de la prueba | DIN EN 60512-5-1:2003-01 |
| Número de postes probados | 6 |
| Resistencia al aislamiento | |
| Especificación de la prueba | DIN EN 60512-3-1:2003-01 |
| Resistencia al aislamiento en postes adyacentes | > 5 MΩ |
| Distancias de paso y de arrastre | |
| Especificación de la prueba | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de materiales aislantes | Yo |
| Resistencia de seguimiento (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión nominal de aislamiento (III/3) | 630 V |
| Tensión de sobretensión nominal (III/3) | 6 kilociclos |
| Valor de distancia mínima al aire - campo inhomogéneo (III/3) | 5,5 mm |
| Valor mínimo de la distancia de arrastre (III/3) | 8 milímetros |
| Tensión nominal de aislamiento (III/2) | 630 V |
| Tensión de sobretensión nominal (III/2) | 6 kilociclos |
| Valor mínimo de la distancia aérea - campo inhomogéneo (III/2) | 5,5 mm |
| Valor mínimo de la distancia de arrastre (III/2) | 5,5 mm |
| Tensión nominal de aislamiento (II/2) | 1000 V |
| Tensión de sobretensione nominal (II/2) | 6 kilociclos |
| Valor mínimo de la limpieza - campo inhomogéneo (II/2) | 5,5 mm |
| Valor mínimo de la distancia de arrastre (II/2) | 5,5 mm |
| Pruebas de vibración | |
| Especificación de la prueba | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 150 Hz) |
| Duración de la prueba por eje | 2,5 h |
| Instrucciones de la prueba | Ejes X, Y y Z |
| Prueba de durabilidad | |
| Especificación de la prueba | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Estrés por choque estacionario al nivel del mar | 7,3 kV |
| Resistencia de contacto R1 | 0,5 mΩ |
| Resistencia de contacto R2 | 0,5 mΩ |
| Ciclos de apareamiento | 25 |
| Resistencia al aislamiento en postes adyacentes | > 5 MΩ |
| Pruebas climáticas | |
| Especificación de la prueba | DIN EN ISO 6988:1997-03 |
| Tensión por corrosión | 0,2 dm3Así que2a 300 DM3/40 °C/1 ciclo |
| Estrés térmico | 100 °C/168 h |
| Tensión de corriente alterna estacionaria | 3,31 kV |
| Condiciones ambientales | |
| Temperatura ambiente (en funcionamiento) | -40 °C... 100 °C (dependiendo de la curva de descalificación) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (almacenamiento/transporte) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Tipo de embalaje | Empaquetado en cartón |
| Característica | Valor |
|---|---|
| Modelo de conector (EF007495) | Conector fijado |
| Estilo de contacto (EF001587) | Pin |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 7.62 mm |
| Dimensión modular de las conexiones (EF006827) | 7.62 mm |
| Corriente nominal In (EF008250) | 41 A |
| Tensión nominal (EF000228) | 630 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Diámetro del pin de conexión (EF006823) | 1.7 mm |
| Longitud del pin (EF006825) | 2.6 mm |
| Color de la carcasa (EF000136) | Negro |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tipo de fijación (EF002442) | Otros |
| Tipo de bandas (EF007011) | Cartón (para SMD) |
