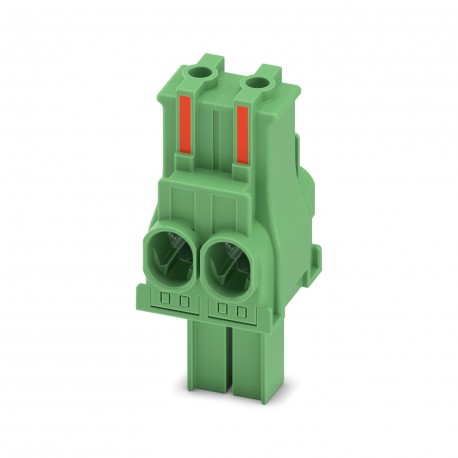

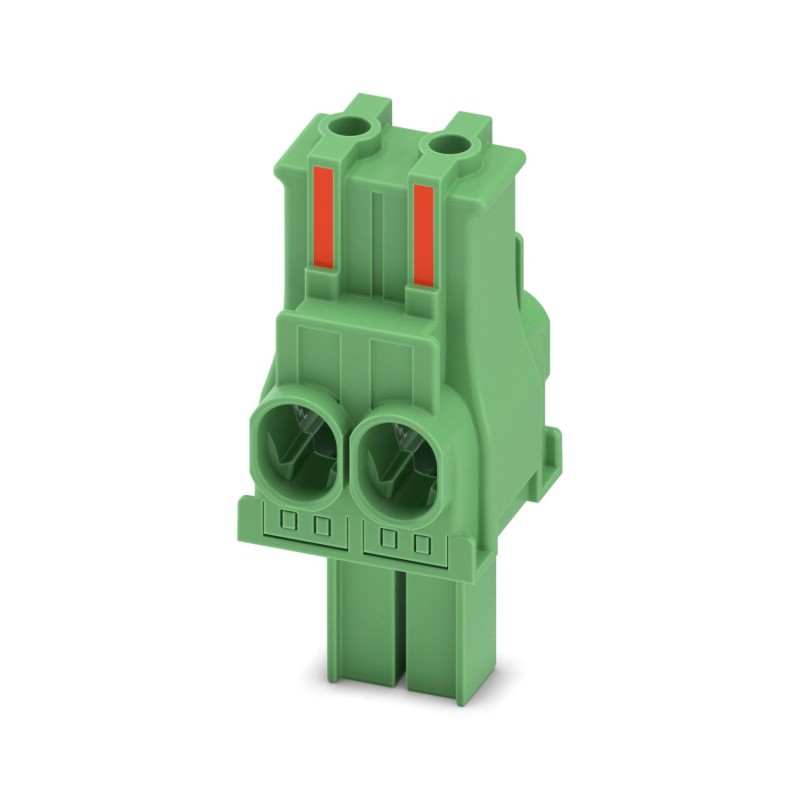

PC 6/ 2-ST-BUS-7,62 1044740 PHOENIX CONTACT Conector de placa de circuito impreso, sección nominal: 16 mm2, ..
PC 6/ 2-ST-BUS-7,62
1044740
PHOENIX_CONTACT
20
Conector de placa de circuito impreso, sección nominal: 16 mm², color: verde, corriente nominal: 32 A, tensión nominal (III/2): 1000 V, superficie de contacto: Sn, tipo de conexión del contacto: Hembra, número de potenciales: 2, número de filas: 1, número de polos: 2, número de conexiones: 2, familia de artículos: PC 6/..-ST-BUS, paso: 7,62 mm, tipo de conexión: Conexión por desplazamiento, forma de sujeción de tornillos: T15 Torx®, dirección de conexión conductor/placa de circuito impreso: 0 °, gancho de sujeción: - sin gancho de sujeción, sistema enchufable: COMBICON PC 6, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Conector para placa de circuito impreso, sección nominal: 16 mm2, color: verde, corriente nominal: 32 A, tensión de dimensionamiento (III/2): 1000 V, superficie de contacto: Sn, tipo de conexión de contacto: hembra, número de potenciales: 2, número de filas: 1, número de polos: 2, número de conexiones: 2, serie de productos: PC 6/.. -ST-BUS, paso: 7,62 mm, tipo de conexión: conexión de desplazamiento de aislamiento, forma de fijación de tornillo: T15 Torx®, dirección de conexión conductor/placa: 0 °, gancho de bloqueo: - sin gancho de bloqueo, sistema de enchufe: COMBICON PC 6, bloqueo: ninguno, tipo de fijación: ninguno, tipo de embalaje: embalado en caja de cartón
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Conector de placa de circuito impreso |
| Familia de productos | PC 6/.. -ST-BUS |
| Línea de productos | Conectores COMBICON L |
| Número de polos | 2 |
| Paso | 7,62 mm |
| Número de conexiones | 2 |
| Número de filas | 1 |
| Número de potenciales | 2 |
| Brida de fijación | ausente |
| Estado de mantenimiento de datos | |
| Revisión de artículos | 02 |
| Corriente nominal IN | 32 A |
| Tensión nominal UN | 1000 V |
| Resistividad de masa | 0,7 mΩ |
| Tensión de dimensionamiento (III/3) | 1000 V |
| Dimensionamiento de la tensión de impulso (III/3) | 8 kV |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Dimensionamiento de la tensión de impulso (III/2) | 8 kV |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Dimensionamiento de la tensión de impulso (II/2) | 6 kilociclos |
| Tecnología de conexión | |
| Sistema de conectores | COMBICON PC 6 |
| Sección nominal | 16 milímetros² |
| Tipo de conexión de contacto | hembra |
| Obstrucción | |
| Tipo de sujeción | ausente |
| Brida de fijación | ausente |
| Conexión de conductores | |
| Enlace | Conexión de desplazamiento de aislamiento |
| Dirección de conexión conductor/placa | 0 ° |
| Sección transversal flexible del conductor | 16 mm² (H07V-K / Diámetro exterior máximo 8,1 mm) |
| Tipo de aparato de cabeza de tornillo | Torx® (T15) |
| Apriete | 3 Nm |
| Conexión de conductores | |
| Enlace | Conexión de desplazamiento de aislamiento |
| Dirección de conexión conductor/placa | 0 ° |
| Tipo de aparato de cabeza de tornillo | Torx® (T15) |
| Apriete | 3 Nm |
| Información sobre el material - contactos | |
| nota | Cumple con WEEE/RoHS, sin materiales roscados según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Acabado superficial | Galvanizado en caliente |
| Superficie metálica, punto de conexión (capa superficial) | Estaño (4 - 8 μm Sn) |
| Zona de contacto de la superficie metálica (capa superficial) | Estaño (4 - 8 μm Sn) |
| Información material - caso | |
| Color (Estuche) | Verde (6021) |
| Material aislante | PAPÁ |
| Grupo de materiales aislantes | El |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Índice de inflamabilidad del filamento GWFI según EN 60695-2-12 | 850 |
| Temperatura de ignición del filamento GWIT según EN 60695-2-13 | 775 |
| Temperatura de ensayo de dureza Brinell según EN 60695-10-2 | 125 °C |
| Datos de material - elemento de accionamiento | |
| Color (elemento de accionamiento) | Naranja (2003) |
| Dibujo acotado |  |
| Paso | 7,62 mm |
| Anchura [w] | 24,4 milímetros |
| Altura [h] | 58 mm |
| Longitud [l] | 28,75 milímetros |
| Nota para la operación | De acuerdo con la norma DIN EN 61984, los conectores COMBICON son conectores sin alimentación conmutable (COC). Para un uso adecuado al previsto, no deben encenderse ni desconectarse mientras estén todavía activos o bajo carga. |
| Conexión de conductores | |
| Especificación de la prueba | DIN EN 60998-2-3 (VDE 0613-2-3):2005-03 |
| Resultado | Prueba superada |
| Prueba de integridad y estabilidad del conductor | |
| Especificación de la prueba | DIN EN 60998-2-3 (VDE 0613-2-3):2005-03 |
| Resultado | Prueba superada |
| Conexión y desconexión repetidas | |
| Especificación de la prueba | DIN EN 60998-2-3 (VDE 0613-2-3):2005-03 |
| Resultado | Prueba superada |
| Ensayo de tracción | |
| Especificación de la prueba | DIN EN 60998-2-3 (VDE 0613-2-3):2005-03 |
| Sección transversal del conductor/tipo de conductor/valor nominal de la fuerza de tracción/valor real | 16 mm² / flexible / > 100 N |
| Fuerza de inserción/tracción | |
| Especificación de la prueba | DIN EN 60512-13-2:2006-11 |
| Resultado | Prueba superada |
| Número de ciclos | 25 |
| Fuerza de inserción por poste aprox. | 13 N |
| Fuerza de tracción por poste aprox. | 16 N |
| Prueba de par | |
| Especificación de la prueba | DIN EN 60998-2-3 (VDE 0613-2-3):2005-03 |
| Resistencia de las letras | |
| Especificación de la prueba | DIN EN 60068-2-70:1996-07 |
| Resultado | Prueba superada |
| Polarización y codificación | |
| Especificación de la prueba | DIN EN 60512-13-5:2006-11 |
| Resultado | Prueba superada |
| Inspección visual | |
| Especificación de la prueba | DIN EN 60512-1-1:2003-01 |
| Resultado | Prueba superada |
| Control dimensional | |
| Especificación de la prueba | DIN EN 60512-1-2:2003-01 |
| Resultado | Prueba superada |
| Prueba de vibración | |
| Especificación de la prueba | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 50 m/s² (60,1 Hz ... 150 Hz) |
| Duración de la prueba por eje | 2,5 h |
| Instrucciones de la prueba | Ejes X, Y y Z |
| Control de vida eléctrica | |
| Especificación de la prueba | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensión de impulso vertical sobre el nivel del mar | 9,8 kV |
| Resistividad de masa R1 | 0,7 mΩ |
| Resistividad de masa R2 | 0,7 mΩ |
| Ciclos de maniobra | 25 |
| Resistencia de aislamiento entre polos contiguos | > 5 MΩ |
| Climatizador | |
| Especificación de la prueba | DIN EN ISO 6988:1997-03 |
| Estrés debido a la corrosión | 0,2 dm3SABER2en 300 dm3/40 °C/1 ciclo |
| Estrés por efecto del calor | 100 °C/168 h |
| Voltaje fijo de CA | 4,26 kV |
| Prueba de hilo incandescente | |
| Especificación de la prueba | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| temperatura | 850 °C |
| Duración de la solicitud | 5 s |
| Prueba de hilo incandescente | |
| Especificación de la prueba | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| temperatura | 650 °C |
| Duración de la solicitud | 5 s |
| Condiciones ambientales | |
| Temperatura ambiente (en funcionamiento) | -40 °C ... 100 °C (dependiendo de la curva de reducción) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (transporte y almacenamiento) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 40 °C (dependiendo del aislamiento del conductor) |
| Prueba térmica Grupo de control C | |
| Especificación de la prueba | DIN EN 60512-5-1:2003-01 |
| Número de postes probados | 3 |
| Resistencia de corriente a corto plazo | |
| Especificación de la prueba | DIN EN 60998-2-3 (VDE 0613-2-3):2005-03 |
| Resistencia de aislamiento | |
| Especificación de la prueba | DIN EN 60512-3-1:2003-01 |
| Resistencia de aislamiento entre polos contiguos | > 5 MΩ |
| Ciclo de temperatura | |
| Especificación de la prueba | DIN EN 60998-2-3 (VDE 0613-2-3):2005-03 |
| Resultado | Prueba superada |
| Fuga y distancias de fuga | |
| Especificación de la prueba | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de materiales aislantes | El |
| Resistencia a corrientes superficiales (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión nominal de aislamiento (III/3) | 1000 V |
| Tensión nominal de impulso (III/3) | 8 kV |
| Valor libre mínimo - gama no homogénea (III/3) | 8 milímetros |
| Valor mínimo de fuga (III/3) | 12,5 mm |
| Tensión nominal de aislamiento (III/2) | 1000 V |
| Tensión nominal de impulso (III/2) | 8 kV |
| Valor mínimo de fuga - rango no homogéneo (III/2) | 8 milímetros |
| Valor mínimo de fuga (III/2) | 8 milímetros |
| Tensión nominal de aislamiento (II/2) | 1000 V |
| Tensión nominal de impulso (II/2) | 6 kilociclos |
| Valor mínimo de fuga - rango no homogéneo (II/2) | 5,5 mm |
| Valor mínimo de fuga (II/2) | 5,5 mm |
| Embalaje | Embalado en cartón |
| Característica | Valor |
|---|---|
| Tipo de conexión (EF000064) | Otros |
| Estilo de contacto (EF001587) | Bus |
| Número de polos (EF001391) | 2 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 7.62 mm |
| Dimensión modular de las conexiones (EF006827) | 7.62 mm |
| Contacto de ángulo/conexión del conductor (EF007546) | Otros |
| Corriente nominal In (EF008250) | 32 A |
| Tensión nominal (EF000228) | 1000 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 2 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 16 mm² |
| Tipo de cable conectable (EF006816) | Cable tubular |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Material del contacto (EF007544) | Cobre |
| Material del cuerpo aislante (EF007543) | Poliamida (PA) |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
