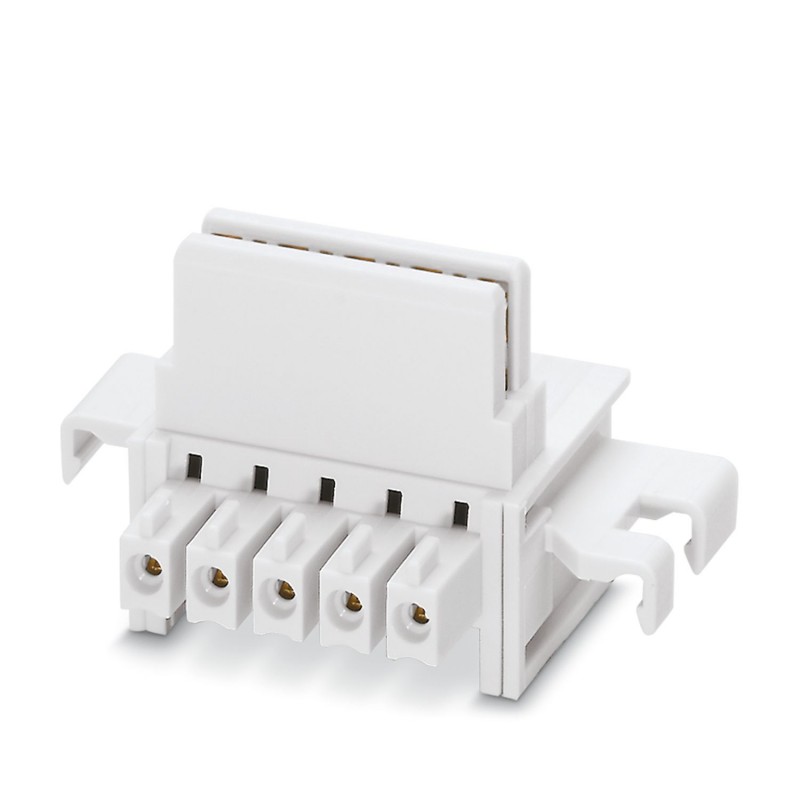

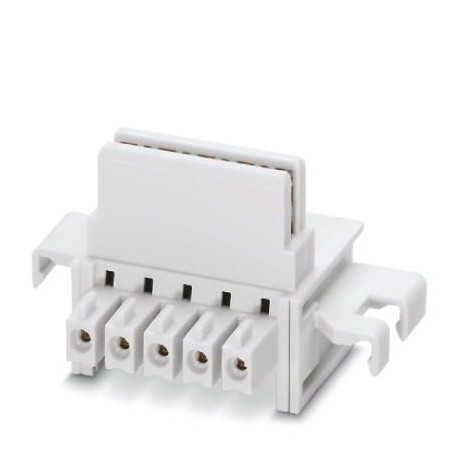

ME 17,5 TBUS 1,5/ 5-ST-3,81 KMGY 2713645 PHOENIX CONTACT Conector de bus para carril DIN, color: gris claro,.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

ME 17,5 TBUS 1,5/ 5-ST-3,81 KMGY 2713645 PHOENIX CONTACT Conector de bus para carril DIN, color: gris claro,..

ME 17,5 TBUS 1,5/ 5-ST-3,81 KMGY

2713645

PHOENIX_CONTACT

50

Conector de bus para carril DIN, color: gris claro, corriente nominal: 8 A (contactos paralelos), tensión nominal (III/2): 125 V, número de polos: 5, familia de artículos: TBUS5-17,5.., paso: 3,81 mm, montaje: Montaje sobre carril DIN, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja, Artículos con contactos dorados, conectores de bus para la conexión con cajas para electrónica, 5 contactos en paralelo

Más detalles


Conectores > Conector de circuito impreso

Envolventes electrónica

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Precio total: $480.78
Precio unitario: $9.62
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

productos relacionados

▲

Más vendidos

▲

Más Información

▲


Datos técnicos
Notas
Recomendación:Material de almohadillas de contacto para conectores de bus galvánico oro (oro duro)
Propiedades del artículo
Tipo de productoConector de carril
Familia de productosTBUS5-17,5..
Número de polos5
Paso3,81 mm
Estado de mantenimiento de datos
Revisión de artículo10
Propiedades eléctricas
Corriente nominal IN8 A (contactos paralelos)
Tensión nominal UN125 V
Resistencia de contacto4,4 mΩ
Tensión transitoria de dimensionamiento (III/3)2,5 kV
Tensión de dimensionamiento (III/2)125 V
Tensión transitoria de dimensionamiento (III/2)2,5 kV
Tensión nominal (II/2)320 V
Tensión transitoria de dimensionamiento (II/2)2,5 kV
Datos de conexión
Corriente de carga máxima8 A
Datos del material
Datos del material - contacto
Material contactoAleación de Cu
Características de la superficiedorado
Datos del material - carcasa
Color (Carcasa)gris claro (7035)
Material aislantePA
Grupo material aislanteI
CTI según IEC 60112600
Clase de inflamabilidad según UL 94V0
datos del material, conector macho
Color ()()
Dimensiones
Paso3,81 mm
Anchura [w]24,2 mm
Altura [h]36,3 mm
Longitud [l]20,45 mm
Montaje
Tipo de montajeMontaje sobre carril DIN
Ensayos mecánicos
Fuerzas al enchufar y desenchufar
ResultadoPrueba aprobada
Número de ciclos25
Fuerza al enchufar por polo aprox.6 N
Fuerza al desenchufar por polo aprox.5 N
Portacontactos usado
Especificación del ensayoDIN EN 60512-15-1:2009-03
Portacontactos utilizado
Exigencia >20 N		Prueba aprobada
Polarización y codificación
Especificación del ensayoDIN EN 60512-13-5:2006-11
ResultadoPrueba aprobada
Examen visual
Especificación del ensayoDIN EN 60512-1-1:2003-01
ResultadoPrueba aprobada
Examen dimensional
Especificación del ensayoDIN EN 60512-1-2:2003-01
ResultadoPrueba aprobada
Condiciones medioambientales y de vida útil
Ensayo de vibraciones
Especificación del ensayoDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frecuencia10 - 150 - 10 Hz
Velocidad de barrido1 octava/min
Amplitud0,35 mm (10 Hz ... 60,1 Hz)
Aceleración5g (60,1 Hz ... 500 Hz)
Duración de ensayo por eje2,5 h
Direcciones de ensayoEjes X, Y y Z (pos. y neg.)
Prueba de durabilidad
Especificación del ensayoDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Tensión de choque soportable a nivel del mar2,95 kV
Resistencia de contacto R14,4 mΩ
Resistencia de contacto R24,5 mΩ
Ciclos de enchufe25
Ensayo climático
Especificación del ensayoDIN EN ISO 6988:1997-03
Fatiga por corrosión0,2 dm3SO2en 300 dm3/40 °C/1 ciclo
Esfuerzo térmico100 °C/168  h
Tensión alterna soportable1,39 kV
Ensayo filam. incandescente
Especificación del ensayoDIN EN 60695-2-10 (VDE 0471-2-10):2014-04
Temperatura850 °C
Tiempo de actuación30 s
Choque
Especificación del ensayoDIN EN 60068-2-27 (VDE 0468-2-27):2010-02
Tipo de choqueSemisinusoidal
Aceleración15g
Duración del choque11 ms
Direcciones de ensayoEjes X, Y y Z (pos. y neg.)
Condiciones ambientales
Temperatura ambiente (servicio)-40 °C ... 105 °C (en función de la curva derating)
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 55 °C
Humedad relativa del aire (almacenamiento / transporte)30 % ... 70 %
Temperatura ambiente (montaje)-5 °C ... 100 °C
Ensayos eléctricos
Prueba térmica Grupo de prueba C
Especificación del ensayoDIN EN 60512-5-1:2003-01
Número de polos probado5
Líneas de fuga y distancias de aislamiento de aire
Especificación del ensayoDIN EN 60664-1 (VDE 0110-1):2008-01
Grupo material aislanteI
Tensión transitoria nominal (III/3)2,5 kV
valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/3)1,5 mm
valor mínimo de línea de fuga (III/3)1,9 mm
Tensión de aislamiento de dimensionamiento (III/2)125 V
Tensión transitoria nominal (III/2)2,5 kV
valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (III/2)1,5 mm
valor mínimo de línea de fuga (III/2)0,75 mm
Tensión de aislamiento de dimensionamiento (II/2)320 V
Tensión transitoria nominal (II/2)2,5 kV
valor mínimo de la distancia de aislamiento de aire - campo no homogéneo (II/2)1,5 mm
valor mínimo de línea de fuga (II/2)1,6 mm
Información sobre el embalaje
Tipo de embalajeempaquetado en caja
Tipo del embalaje exteriorCartón

ETIM for 2713645 Conectores (EC002637)
Característica Valor
Medida de la rejilla de los contactos (EF007326) 3.81 mm
Dimensión modular de las conexiones (EF006827) 3.81 mm
Corriente nominal In (EF008250) 8 A
Tensión nominal (EF000228) 125 V
Picos de tensión nominal (EF002993) 2.5 kV
Categoría de sobretensión (EF006785) III
Grado de contaminación (EF006786) 2
Ejecución de la conexión eléctrica (EF003961) Otros
Apto para el espesor de la placa de circuito impreso (EF007253) 1.8 mm
Material del cuerpo aislante (EF007543) Otros
Color de la carcasa (EF000136) Gris
Clase de inflamabilidad de material aislante según UL94 (EF002521) V0
Temperatura de operatividad (EF002393) -40 °C
Tipo de fijación (EF002442) Otros
Tipo de bandas (EF007011) Cartón (para SMD)

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf 24 Mbytes
PHOENIX CONTACT-2713645-ME 17,5 TBUS 1,5/ 5-ST-3,81 KMGY 228 Kbytes PHOENIX CONTACT-2713645-ME 17,5 TBUS 1,5/ 5-ST-3,81 KMGY
