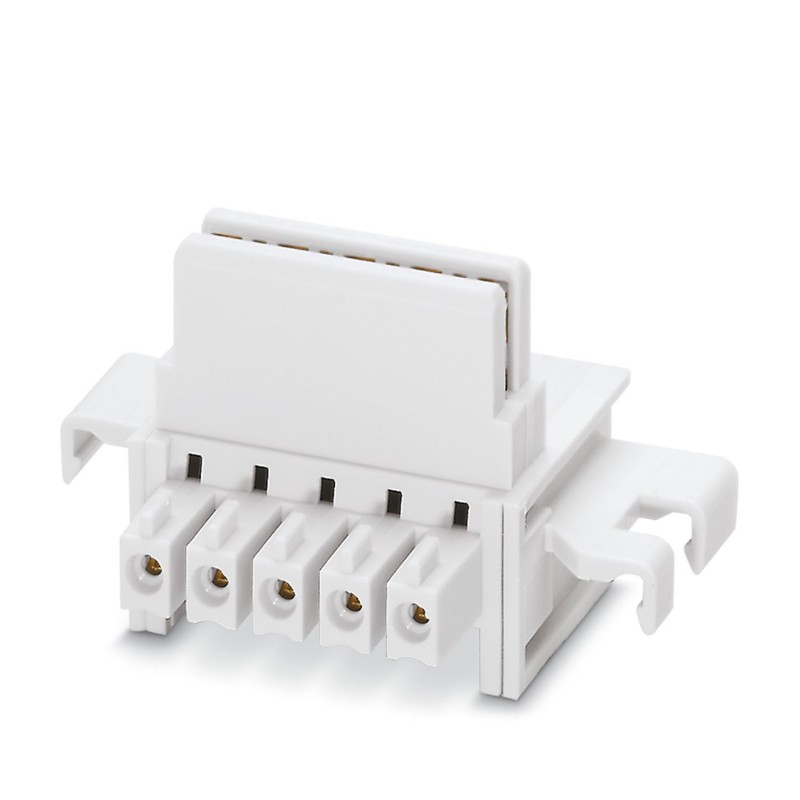

ME 17,5 TBUS 1,5/ 5-ST-3,81 KMGY 2713645 PHOENIX CONTACT Connecteur-bus sur profilé Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

ME 17,5 TBUS 1,5/ 5-ST-3,81 KMGY 2713645 PHOENIX CONTACT Connecteur-bus sur profilé

ME 17,5 TBUS 1,5/ 5-ST-3,81 KMGY

2713645

PHOENIX_CONTACT

50

Connecteur-bus sur profilé

Connecteurs de bus ferroviaires, couleur : gris vif, courant nominal : 8 A (contacts parallèles), tension nominale (III/2) : 125 V, nombre de pôles : 5, pas : 3,81 mm, montage : montage sur rail, verrouillage : sans, type de fixation : sans, type d’emballage : emballé dans une boîte, Articles avec contacts dorés, connecteurs de bus pour le raccordement avec des boîtiers électroniques, 5 contacts en parallèle

Connecteur sur profilé, coloris: gris clair, intensité nominale: 8 A (contacts parallèles), tension de référence (III/2): 125 V, nombre de pôles: 5, gamme d'articles: TBUS5-17,5.., pas: 3,81 mm, montage: Montage sur rail DIN, verrouillage: sans, type de fixation: sans, type de conditionnement: emballé dans un carton, Article avec contacts dorés, connecteur de bus pour le raccordement de boîtiers électroniques, 5 contacts parallèles

Plus de détails


Connecteurs > Connecteur de circuit imprimé

Boîtiers

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $478.41
Prix unitaire: $9.57
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Related products

▲

Les plus vendus

▲

En savoir plus

▲


Caractéristiques techniques
Remarques
RecommandationMatériau des plots de contact pour connecteurs de bus or galvanisé (or dur)
Propriétés du produit
Type de produitConnecteur sur profilé
Gamme de produitsTBUS5-17,5..
Nombre de pôles5
Pas3,81 mm
État de la gestion des données
Révision de l'article10
Propriétés électriques
Intensité nominale IN8 A (contacts parallèles)
Tension nominale UN125 V
Résistance de contact4,4 mΩ
Tension de tenue aux chocs assignée (III/3)2,5 kV
Tension assignée (III/2)125 V
Tension de tenue aux chocs assignée (III/2)2,5 kV
Tension de référence (II/2)320 V
Tension de tenue aux chocs assignée (II/2)2,5 kV
Caractéristiques de raccordement
Courant de charge maximal8 A
Indications sur les matériaux
Indication de matériau - contact
Matériau de contactAlliage de Cu
Qualité de surfaceplaqué or
Indication de matériau - boîtier
Coloris (Boîtiers)gris clair (7035)
Matériau isolantPA
Groupe d'isolantI
IRC selon CEI 60112600
Classe d'inflammabilité selon UL 94V0
indications sur les matériaux - connecteur mâle
Coloris ()()
Dimensions
Pas3,81 mm
Largeur [w]24,2 mm
Hauteur [h]36,3 mm
Longueur [l]20,45 mm
Montage
Type de montageMontage sur rail DIN
Contrôles mécaniques
Forces d'enfichage et de retrait
RésultatEssai réussi
Nombre de cycles25
Force d'enfichage par pôle env.6 N
Force de retrait par pôle env.5 N
Utilisation des porte-contacts
Spécification de contrôleDIN EN 60512-15-1:2009-03
Porte-contacts utilisé
Exigence >20 N		Essai réussi
Polarisation et détrompage
Spécification de contrôleDIN EN 60512-13-5:2006-11
RésultatEssai réussi
Contrôle visuel
Spécification de contrôleDIN EN 60512-1-1:2003-01
RésultatEssai réussi
Contrôle des dimensions
Spécification de contrôleDIN EN 60512-1-2:2003-01
RésultatEssai réussi
Conditions environnementales et de durée de vie
Essai de résistance aux vibrations
Spécification de contrôleDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Fréquence10 - 150 - 10 Hz
Vitesse de balayage1 octave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Accélération5g (60,1 Hz ... 500 Hz)
Durée de contrôle par axe2,5 h
Sens du contrôleAxes X, Y et Z (pos. et nég.)
Essai de durée de vie
Spécification de contrôleDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Tension de tenue aux chocs au niveau de la mer2,95 kV
Résistance de passage R14,4 mΩ
Résistance de passage R24,5 mΩ
Nombre de cycles d'enfichage25
Contrôle climatique
Spécification de contrôleDIN EN ISO 6988:1997-03
Sensibilité à la corrosion0,2 dm3SO2sur 300 dm3/40 °C/1 cycle
Sensibilité à la chaleur100 °C/168  h
Tension de tenue aux courants alternatifs1,39 kV
Essai au fil incandescent
Spécification de contrôleDIN EN 60695-2-10 (VDE 0471-2-10):2014-04
Température850 °C
Temps d'action30 s
Chocs
Spécification de contrôleDIN EN 60068-2-27 (VDE 0468-2-27):2010-02
Forme de chocSemi-sinusoïdal
Accélération15g
Durée des chocs11 ms
Sens du contrôleAxes X, Y et Z (pos. et nég.)
Conditions ambiantes
Température ambiante (fonctionnement)-40 °C ... 105 °C (en fonction de la courbe de derating)
Température ambiante (stockage/transport)-40 °C ... 55 °C
Humidité rel. de l'air (stockage/transport)30 % ... 70 %
Température ambiante (montage)-5 °C ... 100 °C
Contrôles électriques
Essai thermique Groupe d'essais C
Spécification de contrôleDIN EN 60512-5-1:2003-01
Nombre de pôles testé5
Distances dans l'air et lignes de fuite
Spécification de contrôleDIN EN 60664-1 (VDE 0110-1):2008-01
Groupe d'isolantI
Tension de tenue aux chocs assignée (III/3)2,5 kV
valeur minimale de la distance dans l'air - champ non homogène (III/3)1,5 mm
valeur minimale de la ligne de fuite (III/3)1,9 mm
Tension d'isolement assignée (III/2)125 V
Tension de choc assignée (III/2)2,5 kV
valeur minimale de la distance dans l'air - champ non homogène (III/2)1,5 mm
valeur minimale de la ligne de fuite (III/2)0,75 mm
Tension d'isolement assignée (II/2)320 V
Tension de tenue aux chocs assignée (II/2)2,5 kV
valeur minimale de la distance dans l'air - champ non homogène (II/2)1,5 mm
valeur minimale de la ligne de fuite (II/2)1,6 mm
Indications sur l'emballage
Type de conditionnementemballé dans un carton
Type de reconditionnementCarton

ETIM for 2713645 Connecteurs (EC002637)
Caractéristique Valeur
Dimension des contacts (EF007326) 3.81 mm
Dimension des raccordements (EF006827) 3.81 mm
Courant assigné In (EF008250) 8 A
Tension assignée (EF000228) 125 V
Tension nominale de tenue aux chocs (EF002993) 2.5 kV
Catégorie de surtension (EF006785) III
Degré de pollution (EF006786) 2
Finition du raccordement électrique (EF003961) Autre
Adapté à l'épaisseur de circuit imprimé (EF007253) 1.8 mm
Matériau du corps isolant (EF007543) Autre
Couleur du boîtier (EF000136) Gris
Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) V0
Température de fonctionnement (EF002393) -40 °C
Type de fixation (EF002442) Autre
Type de banderolage (EF007011) Carton (pour CMS)

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf 25 Mbytes
PHOENIX CONTACT-2713645-ME 17,5 TBUS 1,5/ 5-ST-3,81 KMGY 228 Kbytes PHOENIX CONTACT-2713645-ME 17,5 TBUS 1,5/ 5-ST-3,81 KMGY
