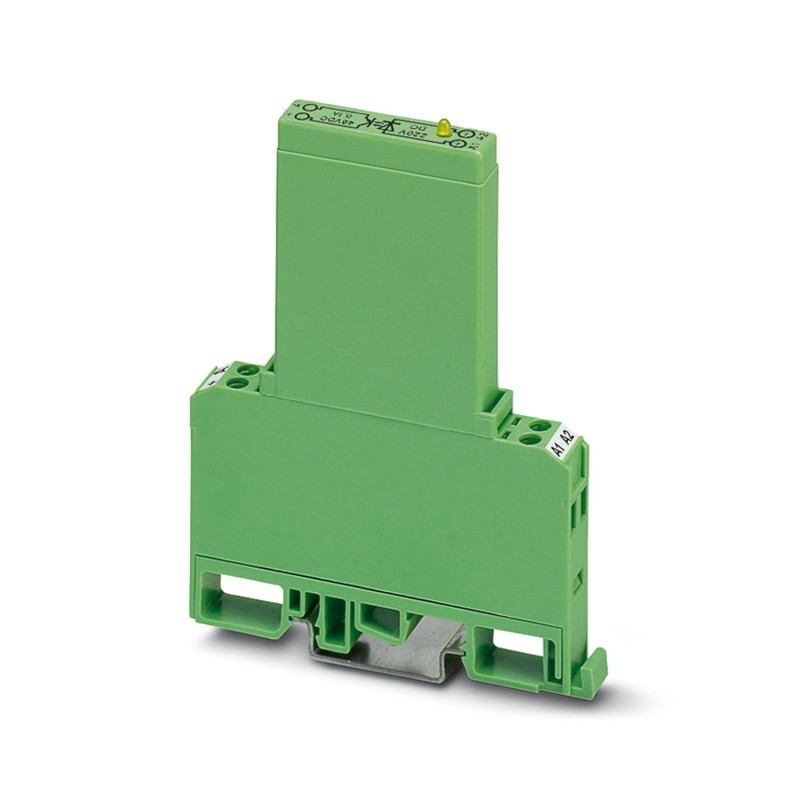

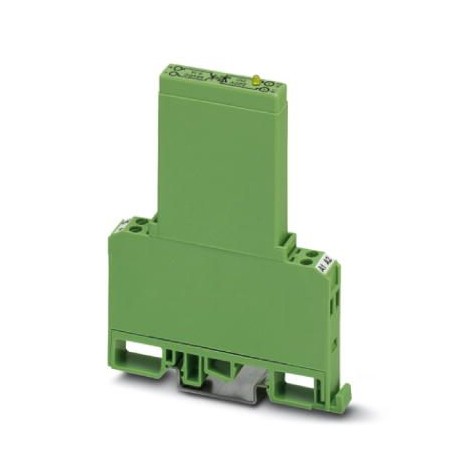

EMG 10-OE-220DC/ 48DC/100 2948937 PHOENIX CONTACT Relé de estado sólido de introducción, con indicador lumin..
EMG 10-OE-220DC/ 48DC/100
2948937
PHOENIX_CONTACT
10
Relé de estado sólido de introducción, con indicador luminoso y circuito de protección en circuito de entrada y salida, entrada: 220 V DC, salida: 4 - 48 V DC/máx. 100 mA
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
| Tipo de producto | Módulo de relés de estado sólido |
| Aplicación | Función de salida |
| Modo operativo | Tiempo de trabajo 100 % |
| Estado de mantenimiento de datos | |
| Fecha del último mantenimiento de los datos | 24.05.2023 |
| Revisión de artículo | 10 |
| Propiedades de aislamiento | |
| Aislamiento | Aislamiento básico |
| Categoría de sobretensión | III |
| Grado de polución | 2 |
| Tensión de prueba (Entrada/salida) | 3,5 kV AC (Entrada/salida) |
| Tensión nominal de entrada UN | 220 V DC |
| Margen de tensión de entrada referido a UN | 0,8 ... 1,2 |
| Rango de tensión de entrada | 176 V DC ... 264 V DC |
| Umbral de conmutación Señal "0" referido a UN | ≤ 0,4 |
| Umbral de conmutación Señal "1" referido a UN | ≥ 0,8 |
| Corriente de entrada típica a UN | 4 mA |
| Tiempo de conexión típico | 20 µs |
| Tiempo de desconexión típico | 100 µs |
| Indicación de estado | LED (amarillo) |
| Circuito de protección | Prot. contra inversión de polaridad; Diodo contra inv. de polaridad |
| Prot. contra sobretensiones | |
| Frecuencia de transmisión | 500 Hz |
| Tipo de conmutación del contacto | 1 contacto abierto |
| Tipo de salida digital | electrónico |
| Tensión nominal de salida | 48 V DC |
| Gama de tensión de salida | 4 V DC ... 48 V DC |
| Corriente constante límite | 100 mA |
| Caída de tensión con corriente constante límite máxima | 0,9 V |
| Circuito de salida | 2 conductores sin masa |
| Circuito de protección | Prot. contra inversión de polaridad; Diodo contra inv. de polaridad |
| Prot. contra sobretensiones |
| Lado de entrada | |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Lado de salida | |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Anchura | 10 mm |
| Altura | 75 mm |
| Profundidad | 102 mm |
| Color | verde (RAL 6021) |
| Clase de inflamabilidad según UL 94 | V0 |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
| Normas/especificaciones | IEC 60664 |
| EN 50178 |
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | Alineables sin separación |
| Posición para el montaje | discrecional |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2948937-EMG 10-OE-220DC/ 48DC/100 | 133 Kbytes |
|
