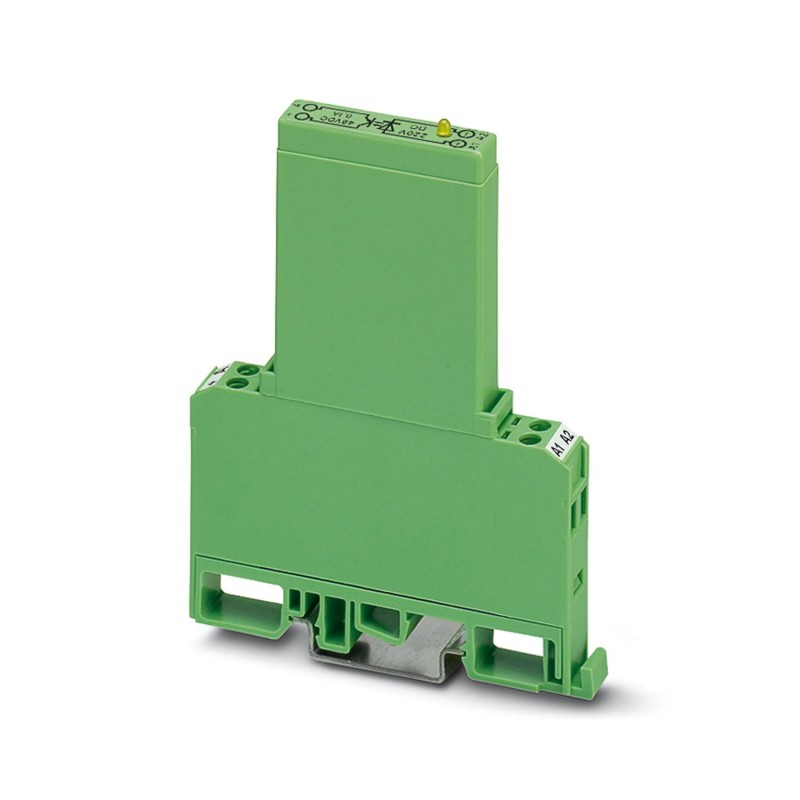

PHOENIX_CONTACT EMG 10-OE-220DC/ 48DC/100 2948937 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

EMG 10-OE-220DC/ 48DC/100 2948937 PHOENIX CONTACT Module à relais statique

Référence: EMG 10-OE-220DC/ 48DC/100

Code: 2948937

Fabricant: PHOENIX_CONTACT

Description:

Module à relais statique
Relais statique d’entrée, avec voyant lumineux et circuit de protection dans les circuits d’entrée et de sortie, entrée : 220 V DC, sortie : 4 - 48 V DC/max. 100 mA
Relais statique d’entrée, avec LED et circuit de protection dans les circuits d’entrée et de sortie, entrée : 220 V DC, sortie : 4 - 48 V DC/max. 100 mA

Catégories:

  • PHOENIX_CONTACT > Relais industriels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Données commerciales

Code de commande2948937
Unité de conditionnement10 pcs
RemarqueFabrication à la commande (pas de reprise)
Page cataloguePage 141 (IF-2011)
GTIN4017918083601
Poids par pièce (hors emballage)0,039 KGM
Numéro du tarif douanier85364900
Pays d'origineDE (Allemagne)

Cotes

Largeur10 mm
Hauteur75 mm
Profondeur102 mm

Conditions d'environnement

Température ambiante (fonctionnement)-20 °C ... 60 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C
Indice de protectionIP20

Données d'entrée

Tension nominale d'entrée UN220 V DC
Plage de tension d'entrée rapportée à UN0,8 ... 1,2
Plage de tension d'entrée176 V DC ... 264 V DC
Seuil de commutation signal « 0 » rapporté à UN≤ 0,4
Seuil de commutation signal « 1 » rapporté à UN≥ 0,8
Courant d'entrée typique pour UN4 mA
Temps d'enclenchement typique20 µs
Temps de coupure typique100 µs
Affichage d'étatLED jaune
Dénomination de la protectionProtection contre inversions de polarité
Protection antisurtension
Circuit/composant de protectionDiode contre inversions de polarité
Fréquence de transmission500 Hz

Données de sortie

Tension nominale de sortie48 V DC
Plage de tension de sortie4 V DC ... 48 V DC
Intensité permanente limite100 mA
Chute de tension pour l’intensité permanente limite maximale0,9 V
Circuit de sortie2 conducteurs indép. masse
Dénomination de la protectionProtection contre inversions de polarité
Protection antisurtension
Circuit/composant de protectionDiode contre inversions de polarité

Caractéristiques de raccordement côté entrée

Dénomination connexionCôté entrée
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 4 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 12

Caractéristiques de raccordement côté sortie

Dénomination connexionCôté sortie
Type de raccordementRaccordement vissé
Longueur à dénuder8 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 4 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 12

Généralités

Tension d'essai entrée/sortie3,5 kV AC
3,5 kV AC
Emplacement pour le montageindifférent
Conseils pour le montageJuxtaposables
Mode de fonctionnement100 % ED
Classe d'inflammabilité selon UL 94V0
Normes/PrescriptionsCEI 60664
EN 50178
Degré de pollution2
Catégorie de surtensionIII

Normes et spécifications

Normes/PrescriptionsCEI 60664
EN 50178
IsolantIsolation de base
Degré de pollution2
Catégorie de surtensionIII
Classe d'inflammabilité selon UL 94V0

Environmental Product Compliance

China RoHSPériode d'utilisation conforme (EFUP) : 50 ans
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses.
