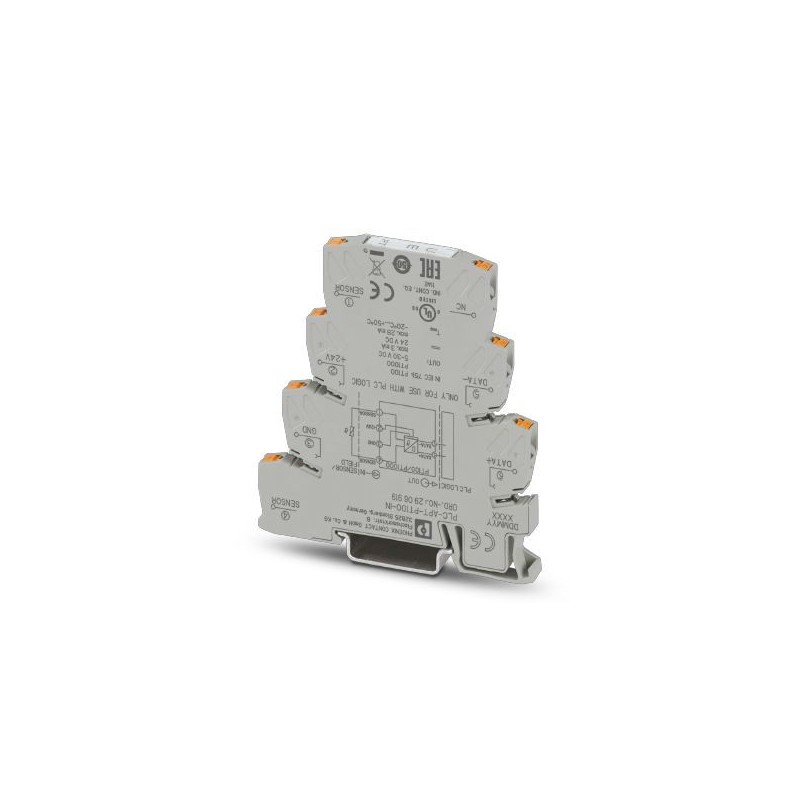

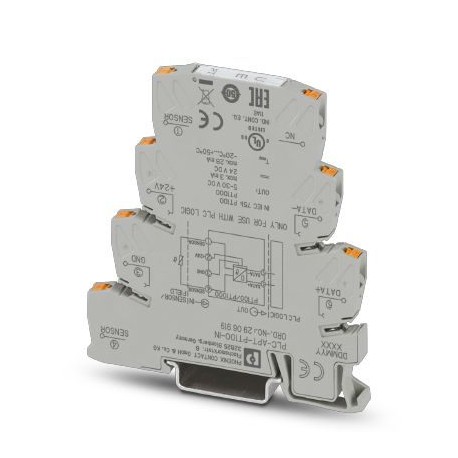

PLC-APT-PT100-IN 2906919 PHOENIX CONTACT Convertidor de temperatura Pt 100/Pt 1000 para módulos lógicos PLC ..
PLC-APT-PT100-IN
2906919
PHOENIX_CONTACT
Convertidor de temperatura Pt 100/Pt 1000 para módulos lógicos PLC logic (solo generación 2), monocanal, tipo de señal (Pt 100, Pt 1000) configurable mediante conmutadores DIP, conexión push-in
Controladores industriales (PLC) > Módulo de entradas/salidas analógicas de PLC
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2906919 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK2622 - |
| Página del catálogo | Página 431 (C_5_2017) |
| EAN | 4055626155500 |
| Peso por unidad (sin incluir el embalaje) | 50,300 g |
| Número de tarifa arancelaria | 85389099 |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
Alimentación
| Tensión de alimentación asignada del circuito de control US | 24 V DC |
|---|---|
| Margen de tensión de alimentación de control de dimensionamiento, referido a US | 0,8 ... 1,1 |
| Corriente de alimentación de control de dimensionamiento IS | 14 mA |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Indicación de la tensión de servicio | LED verde |
| Indicación de errores | LED rojo |
Datos de entrada
| Denominación Entrada | Entrada analógica de resistencia |
|---|---|
| Tipos de sensor utilizables (RTD) | Pt 100 (IEC 60751, α = 0,00385) |
| Técnica de conexión | 2 conductores |
| Corriente para alimentación de sensores | ~ 900 µA |
| Coeficiente de temperatura máximo | 0,01 %/K |
| Margen de medición de temperatura | -50 °C ... 200 °C |
| Error de transmisión máximo | 1 % |
| Limitación de sobretensiones | > 33 V |
| Denominación Entrada | Entrada analógica de resistencia |
| Tipos de sensor utilizables (RTD) | Pt 1000 (IEC 60751, α = 0,00385) |
| Técnica de conexión | 2 conductores |
| Corriente para alimentación de sensores | ~ 900 µA |
| Coeficiente de temperatura máximo | 0,01 %/K |
| Margen de medición de temperatura | -50 °C ... 200 °C |
| Error de transmisión máximo | 1 % |
| Limitación de sobretensiones | > 33 V |
Generalidades
| Modo operativo | Tiempo de trabajo 100 % |
|---|---|
| Índice de protección | IP20 |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
Datos de conexión
| Tipo de conexión | Conexión push-in |
|---|---|
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
| Número de conexiones | 4 |
Normas y especificaciones
| Denominación | Líneas de fuga y espacios de aire |
|---|---|
| Normas/especificaciones | DIN EN 50178 |
| Tensión de aislamiento de dimensionamiento | 50 V |
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Aislamiento | Aislamiento básico |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Conformidad | Conformidad CE |
| UL, EE.UU. / Canadá | UL 508 Listed |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027242201eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242201eCl@ss 8.027242201eCl@ss 9.027242201
| Característica | Valor |
|---|---|
| Número de entradas analógicas (EF001994) | 1 |
| Número de salidas analógicas (EF001995) | 0 |
| Entradas analógicas configurables (EF008518) | Sí |
| Salidas analógicas configurables (EF008519) | No |
| Entrada, corriente (EF003204) | No |
| Entrada, tensión (EF003205) | No |
| Entrada, resistencia (EF003206) | No |
| Entrada, termómetro de resistencia (EF003207) | Sí |
| Entrada, termopar (EF003208) | No |
| Señal de entrada configurable (EF003209) | Sí |
| Resolución de las entradas analógicas (EF003575) | 10 Bit |
| Salida, corriente (EF003212) | No |
| Salida, tensión (EF003213) | No |
| Señal de salida configurable (EF003214) | No |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Apto para funciones de seguridad (EF001597) | No |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Anchura (EF000008) | 6.2 mm |
| Altura (EF000040) | 80 mm |
| Profundidad (EF000049) | 94 mm |
