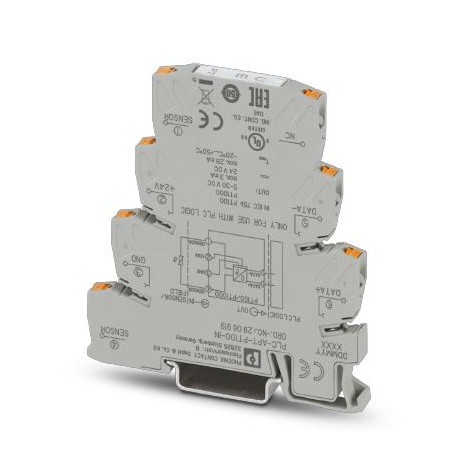

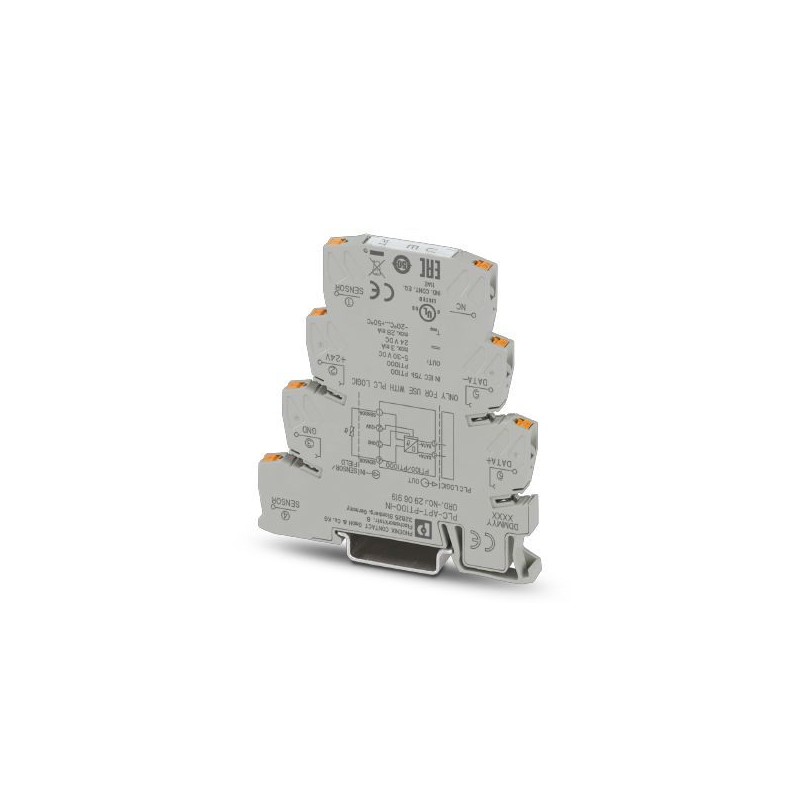

PLC-APT-PT100-IN 2906919 PHOENIX CONTACT Module d'extension
PLC-APT-PT100-IN
2906919
PHOENIX_CONTACT
Module d'extension
Convertisseur de température Pt 100/Pt 1000 pour modules logiques API (génération 2 uniquement), monocanal, type de signal (Pt 100, Pt 1000) configurable via un commutateur DIP, connexion enfichable
Commande industrielle API > Module d'entrées/sorties analogique
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2906919 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 431 (C-5-2017) |
| GTIN | 4055626155500 |
| Poids par pièce (hors emballage) | 0,050 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Alimentation
| Tension d'alimentation assignée du circuit de commande US | 24 V DC |
|---|---|
| Plage de tension de commande assignée par rapport à US | 0,8 ... 1,1 |
| Courant d'alimentation de commande assigné IS | 14 mA |
| Dénomination de la protection | Protection contre inversions de polarité |
| Protection antisurtension | |
| Témoin de présence de la tension de service | LED verte |
| Affichage des défauts | LED rouge |
Données d'entrée
| Dénomination entrée | Entrée analogique résistance |
|---|---|
| Types de capteurs utilisables (RTD) | Pt 100 (IEC 60751, α = 0,00385) |
| Technique de raccordement | 2 fils |
| Courant d’alimentation du capteur | ~ 900 µA |
| Coefficient de température max. | 0,01 %/K |
| Plage de mesure de la température | -50 °C ... 200 °C |
| Erreur de transmission max. | 1 % |
| Limitation de la surtension | > 33 V |
| Dénomination entrée | Entrée analogique résistance |
| Types de capteurs utilisables (RTD) | Pt 1000 (CEI 60751, α = 0,00385) |
| Technique de raccordement | 2 fils |
| Courant d’alimentation du capteur | ~ 900 µA |
| Coefficient de température max. | 0,01 %/K |
| Plage de mesure de la température | -50 °C ... 200 °C |
| Erreur de transmission max. | 1 % |
| Limitation de la surtension | > 33 V |
Généralités
| Mode de fonctionnement | 100 % ED |
|---|---|
| Indice de protection | IP20 |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
Caractéristiques de raccordement
| Type de raccordement | Raccordement Push-in |
|---|---|
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 14 |
| Nombre de connexions | 4 |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite |
|---|---|
| Normes/Prescriptions | DIN EN 50178 |
| Tension d'isolement assignée | 50 V |
| Tension de choc assignée | 0,5 kV |
| Isolant | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Conformité | Conformité CE |
| UL, USA/Canada | UL 508 Listed |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 5.027242201eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242201eCl@ss 8.027242201eCl@ss 9.027242201
| Caractéristique | Valeur |
|---|---|
| Nombre d'entrées analogiques (EF001994) | 1 |
| Nombre d'entrées numériques (EF001995) | 0 |
| Entrées analogiques configurables (EF008518) | Oui |
| Sorties analogiques configurables (EF008519) | Non |
| Entrée, courant (EF003204) | Non |
| Entrée, tension (EF003205) | Non |
| Entrée, résistance (EF003206) | Non |
| Entrée, thermomètre à résistance (EF003207) | Oui |
| Entrée, thermo-élément (EF003208) | Non |
| Signal d'entrée configurable (EF003209) | Oui |
| Résolution des entrées analogiques (EF003575) | 10 Bit |
| Sortie, courant (EF003212) | Non |
| Sortie, tension (EF003213) | Non |
| Signal de sortie configurable (EF003214) | Non |
| Finition du raccordement électrique (EF003961) | Autre |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Largeur (EF000008) | 6.2 mm |
| Hauteur (EF000040) | 80 mm |
| Profondeur (EF000049) | 94 mm |
