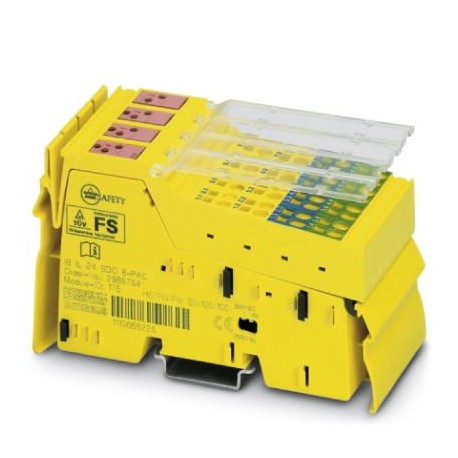

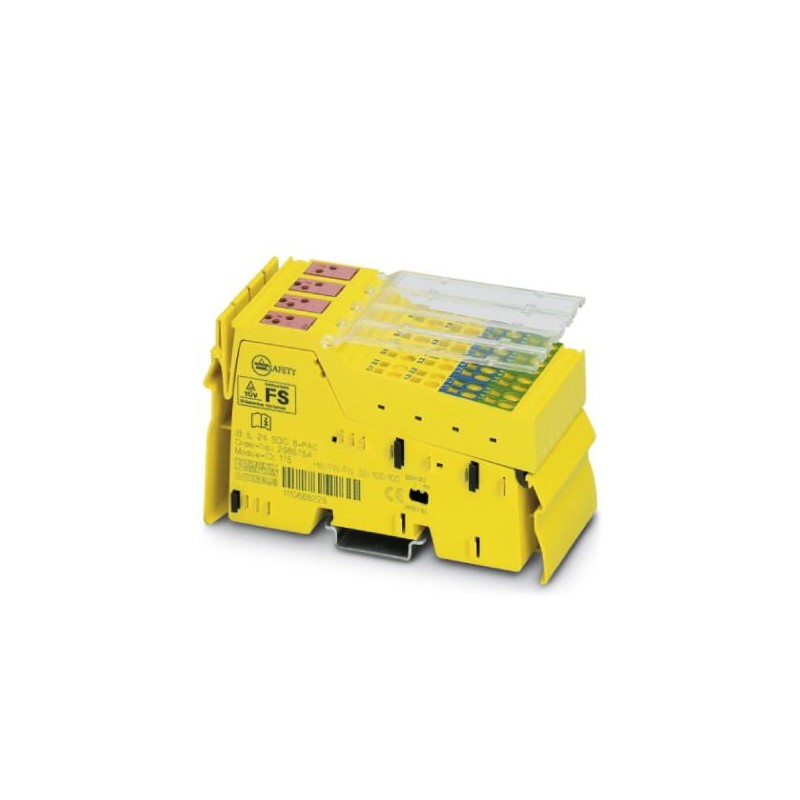

IB IL 24 SDO 8-PAC 2985754 PHOENIX CONTACT el módulo de seguridad
IB IL 24 SDO 8-PAC
2985754
PHOENIX_CONTACT
el módulo de seguridad
Inicio > PHOENIX_CONTACT
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2985754 |
|---|---|
| Unidad de embalaje | 1 |
| Página del catálogo | Página 107 (AX-2009) |
| EAN | 4046356131636 |
| Número de tarifa arancelaria | 85389091 |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Medidas
| Anchura | 48,8 mm |
|---|---|
| Altura | 119,8 mm |
| Profundidad | 71,5 mm |
| Observación acerca de indicaciones de medida | Dimensiones de la carcasa |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 10 % ... 85 % (Tome las medidas adecuadas contra un aumento de la humedad dentro del margen de temperatura permitido.) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 85 % (Tome las medidas adecuadas contra un aumento de la humedad dentro del margen de temperatura permitido.) |
| Presión de aire (servicio) | 80 hPa ... 108 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 66 hPa ... 108 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s / 2 MBit/s |
Salidas digitales
| Denominación Salida | Salidas digitales |
|---|---|
| Tipo de conexión | Conexión por resorte |
| Técnica de conexión | 2, 3, 4 conductores |
| Número de salidas | 8 |
| Denominación de la protección | Protección contra sobrecarga, protección contra cortocircuito de las salidas |
| Tensión de salida | 24 V DC (US - 1 V) |
| Tensión nominal de salida | 24 V DC |
| Corriente de salida máxima por canal | 2 A |
| Corriente de salida máxima por módulo / borne | 3 A |
| Corriente de salida máxima por módulo | 3 A |
| Corriente de salida máxima por grupo | 3 A |
| Carga nominal inductiva | ver datos técnicos de seguridad |
| Carga nominal de lámparas | ver datos técnicos de seguridad |
| Carga nominal resistiva | ver datos técnicos de seguridad |
Alimentación de la electrónica modular
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
|---|---|
| 19,2 V DC ... 30 V DC |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 217,91 g |
| Observación acerca de las indicaciones de peso | con conectores |
| Mensajes de diagnóstico | Cortocircuito / sobrecarga de las salidas digitales Mensaje de error en el código de diagnóstico (bus) e indicación por el LED del módulo |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC (ver datos técnicos de seguridad) |
| Absorción de corriente | máx. 230 mA (ver datos técnicos de seguridad) |
| Denominación | Alimentación del circuito principal (UM) |
| Tensión de alimentación | 24 V DC (ver datos técnicos de seguridad) |
| Denominación | Alimentación del circuito de segmento (US) |
| Tensión de alimentación | 24 V (ver datos técnicos de seguridad) |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Clase de protección | III, IEC 61140, EN 61140, VDE 0140-1 |
Clasificaciones
eCl@ss 4.027250308eCl@ss 4.127250308eCl@ss 5.027250308eCl@ss 5.127242904eCl@ss 6.027242604eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
