IB IL 24 LPSDO 8-PAC
2916024
PHOENIX_CONTACT
1

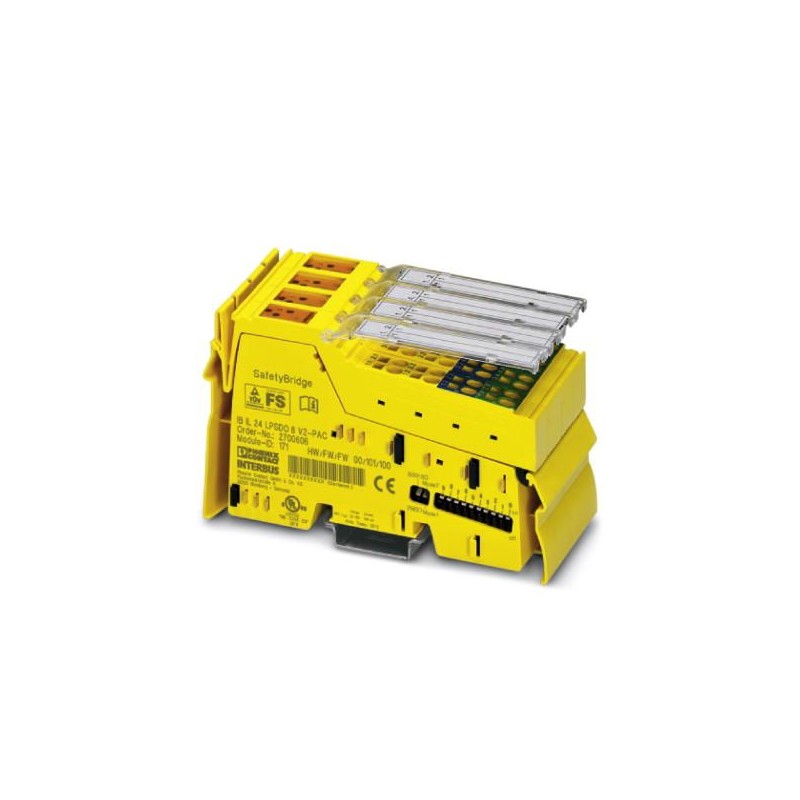

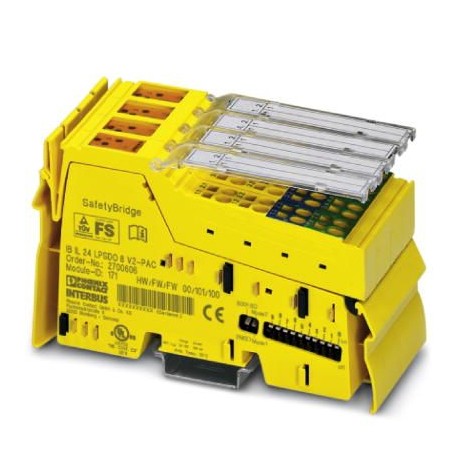

Módulo de salida digital orientado a la seguridad, grado de protección IP20, para el sistema SafetyBridge. El módulo dispone de 4 salidas digitales seguras con una ocupación de dos canales o de 8 salidas digitales seguras con una ocupación de un canal
Seguridad y comunicaciones
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 2916024 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | DNA411 - |
Página del catálogo | Página 43 (AX_2011) |
EAN | 4046356479110 |
Peso por unidad (sin incluir el embalaje) | 246,500 g |
Número de tarifa arancelaria | 85389091 |
País de origen | DE (Alemania) |
Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
---|
Anchura | 48,8 mm |
---|---|
Altura | 119,8 mm |
Profundidad | 71,5 mm |
Observación acerca de indicaciones de medida | Dimensiones de la carcasa |
Temperatura ambiente (servicio) | -25 °C ... 55 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
Humedad de aire admisible (servicio) | 10 % ... 85 % (Tome las medidas adecuadas contra un aumento de la humedad dentro del margen de temperatura permitido.) |
Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 85 % (Tome las medidas adecuadas contra un aumento de la humedad dentro del margen de temperatura permitido.) |
Presión de aire (servicio) | 80 hPa ... 108 kPa (hasta 2000 m por encima de NN) |
Presión de aire (almacenamiento / transporte) | 66 hPa ... 108 kPa (hasta 3500 m por encima de NN) |
Índice de protección | IP20 |
Denominación | Bus local Inline |
---|---|
Número de canales | 2 |
Tipo de conexión | Maniobra de datos Inline |
Velocidad de transmisión | 500 kBit/s / 2 MBit/s |
Denominación Salida | Salidas digitales |
---|---|
Tipo de conexión | Conexión por resorte |
Técnica de conexión | 2, 3, 4 conductores |
Número de salidas | 4 (con ocupación de dos canales) |
8 | |
Denominación de la protección | Protección contra sobrecarga, protección contra cortocircuito de las salidas |
Tensión de salida | 24 V DC (US- 1 V) |
Tensión nominal de salida | 24 V DC |
Corriente de salida | máx. 6 A (Corriente suma de todas las salidas, , -25 °C ... 50 °C) |
máx. 4 A (Corriente suma de todas las salidas, >50 °C ... 55 °C) | |
Corriente de salida máxima por canal | 2 A |
Corriente de salida máxima por grupo | 3 A |
Carga nominal inductiva | ver datos técnicos de seguridad |
Carga nominal de lámparas | ver datos técnicos de seguridad |
Carga nominal resistiva | ver datos técnicos de seguridad |
Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
---|---|
19,2 V DC ... 30 V DC |
Tipo de montaje | Carril |
---|---|
Peso neto | 246,5 g |
Observación acerca de las indicaciones de peso | con conectores |
Mensajes de diagnóstico | Cortocircuito / sobrecarga de las salidas digitales Mensaje de error en el código de diagnóstico (bus) e indicación por el LED del módulo |
Denominación | Suministro de la lógica (UL) |
---|---|
Tensión de alimentación | 7,5 V DC (ver datos técnicos de seguridad) |
Absorción de corriente | máx. 230 mA (ver datos técnicos de seguridad) |
Denominación | Alimentación del circuito principal (UM) |
Tensión de alimentación | 24 V DC (ver datos técnicos de seguridad) |
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
Absorción de corriente | típ. 30 mA (todas las salidas activadas; más la corriente de los actuadores) |
máx. 6,03 A | |
Denominación | Alimentación del circuito de segmento (US) |
Tensión de alimentación | 24 V (ver datos técnicos de seguridad) |
Interconexión con módulos I/O | máx. 3 (módulos de entrada digital seguro) |
---|---|
Memoria lógica | 6 kbyte(s) |
Denominación | IEC 61508 - alta demanda |
---|---|
Safety Integrity Level (SIL) | máx. 3 (de dos canales; dependiente de la parametrización y el circuito) |
Denominación | IEC 61508 - baja demanda |
Safety Integrity Level (SIL) | máx. 3 (de dos canales; dependiente de la parametrización y el circuito) |
Denominación | EN ISO 13849 |
Performance Level (PL) | máx. e (de dos canales; dependiente de la parametrización y el circuito) |
Categoría | máx. 4 (de dos canales; dependiente de la parametrización y el circuito) |
Denominación | EN 62061 |
Safety Integrity Level Claim Limit (SIL CL) | máx. 3 (de dos canales; dependiente de la parametrización y el circuito) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
Sin sustancias peligrosas por encima de los umbrales |
