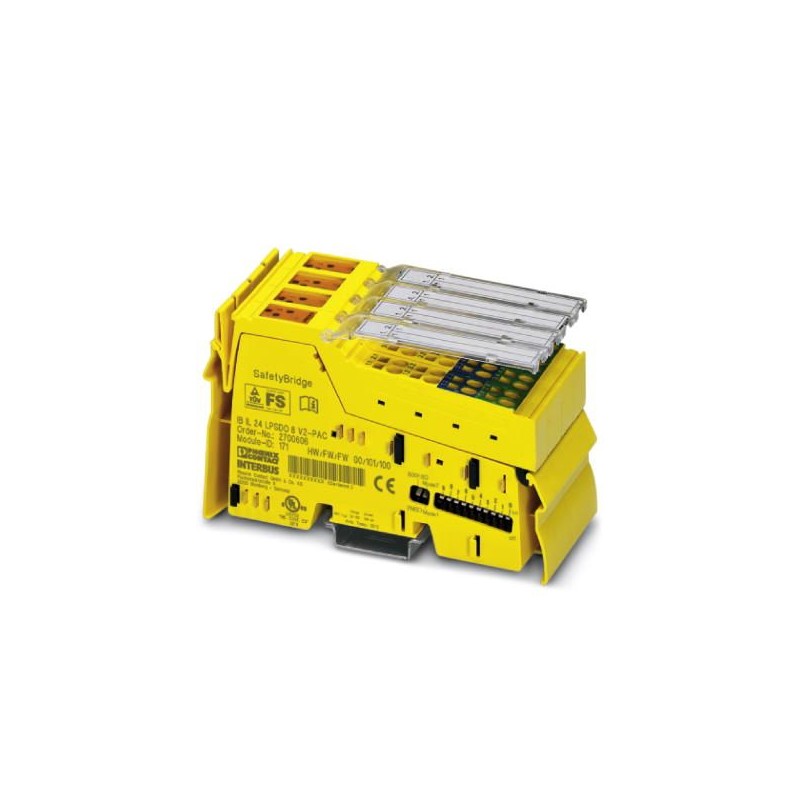

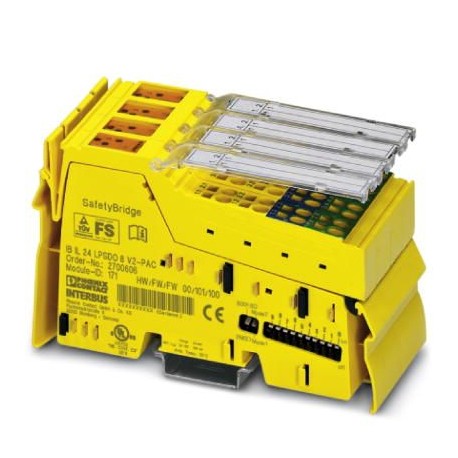

IB IL 24 LPSDO 8-PAC 2916024 PHOENIX CONTACT Sicherheitsmodul
IB IL 24 LPSDO 8-PAC
2916024
PHOENIX_CONTACT
Sicherheitsmodul
Sicherheitsgerichtetes digitales Ausgangsmodul, Schutzart IP20, für das SafetyBridge-System. Das Modul verfügt über 4 sichere digitale Ausgänge mit zweikanaliger Belegung oder 8 sichere digitale Ausgänge mit einkanaliger Belegung
Sicherheit und Kommunikation
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2916024 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 43 (AX-2011) |
| GTIN | 4046356479110 |
| Gewicht pro Stück (exklusive Verpackung) | 246,500 g |
| Gewicht pro Stück (inklusive Verpackung) | 351,300 g |
| Zolltarifnummer | 85389091 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 70 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 85 % (Treffen Sie innerhalb des zulässigen Temperaturbereichs geeignete Maßnahmen gegen erhöhte Luftfeuchtigkeit.) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 85 % (Treffen Sie innerhalb des zulässigen Temperaturbereichs geeignete Maßnahmen gegen erhöhte Luftfeuchtigkeit.) |
| Luftdruck (Betrieb) | 80 hPa ... 108 kPa (bis zu 2000 m üNN) |
| Luftdruck (Lagerung/Transport) | 66 hPa ... 108 kPa (bis zu 3500 m üNN) |
| Schutzart | IP20 |
Schnittstellen
| Benennung | Inline-Lokalbus |
|---|---|
| Anzahl der Kanäle | 2 |
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBit/s / 2 MBit/s |
Digitale Ausgänge
| Benennung Ausgang | Digitale Ausgänge |
|---|---|
| Anschlussart | Zugfederanschluss |
| Anschlusstechnik | 2-, 3-, 4-Leiter |
| Anzahl der Ausgänge | 4 (bei zweikanaliger Belegung) |
| 8 | |
| Schutzbenennung | Überlastschutz, Kurzschlussschutz der Ausgänge |
| Ausgangsspannung | 24 V DC (US- 1 V) |
| Nennausgangsspannung | 24 V DC |
| Ausgangsstrom | max. 6 A (Summenstrom aller Ausgänge, -25 °C ... 50 °C) |
| max. 4 A (Summenstrom aller Ausgänge, >50 °C ... 55 °C) | |
| Maximaler Ausgangsstrom je Kanal | 2 A |
| Maximaler Ausgangsstrom je Gruppe | 3 A |
| Nennlast induktiv | siehe sicherheitstechnische Daten |
| Nennlast Lampen | siehe sicherheitstechnische Daten |
| Nennlast ohmsch | siehe sicherheitstechnische Daten |
Versorgung der Modulelektronik
| Versorgungsspannung | 24 V DC (über Potenzialrangierer) |
|---|---|
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC |
Allgemein
| Montageart | Tragschiene |
|---|---|
| Nettogewicht | 246,5 g |
| Hinweis zu Gewichtsangaben | mit Steckern |
| Diagnose-Meldungen | Kurzschluss / Überlast der digitalen Ausgänge Fehlermeldung im Diagnose-Code (Bus) sowie Anzeige über die LED am Modul |
Inline Potenziale
| Benennung | Versorgung der Logik (UL) |
|---|---|
| Versorgungsspannung | 7,5 V DC (siehe sicherheitstechnische Daten) |
| Stromaufnahme | max. 230 mA (siehe sicherheitstechnische Daten) |
| Benennung | Versorgung des Hauptkreises (UM) |
| Versorgungsspannung | 24 V DC (siehe sicherheitstechnische Daten) |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | typ. 30 mA (alle Ausgänge gesetzt; plus Strom der Aktoren) |
| max. 6,03 A | |
| Benennung | Versorgung des Segmentkreises (US) |
| Versorgungsspannung | 24 V (siehe sicherheitstechnische Daten) |
SafetyBridge Eigenschaften
| Verbindung zu I/O-Modulen | max. 3 (sichere digitale Eingangsmodule) |
|---|---|
| Logikspeicher | 6 kByte |
Sicherheitstechnische Kenngrößen
| Benennung | IEC 61508 - High-Demand |
|---|---|
| Safety Integrity Level (SIL) | max. 3 (zweikanalig; abhängig von Parametrierung und Beschaltung) |
| Benennung | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | max. 3 (zweikanalig; abhängig von Parametrierung und Beschaltung) |
| Benennung | EN ISO 13849 |
| Performance Level (PL) | max. e (zweikanalig; abhängig von Parametrierung und Beschaltung) |
| Kategorie | max. 4 (zweikanalig; abhängig von Parametrierung und Beschaltung) |
| Benennung | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | max. 3 (zweikanalig; abhängig von Parametrierung und Beschaltung) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027240409eCl@ss 4.127240409eCl@ss 5.027250604eCl@ss 5.127242900eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX AUTOMATION DE.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2916024-IB IL 24 LPSDO 8-PAC | 110 Kbytes |
|
