Ver más grande

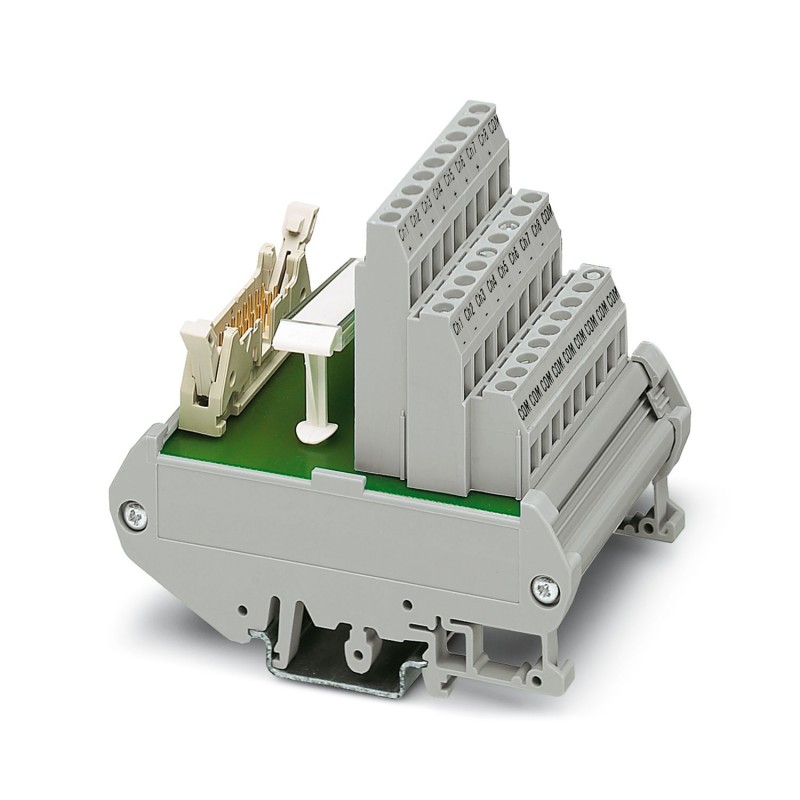

FLKM 16/DV 2304432 PHOENIX CONTACT Módulo de interconexión con enlace 1:1 (conveniente para el mando Delta V)
FLKM 16/DV
2304432
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.
Módulo de interconexión con enlace 1:1 (conveniente para el mando Delta V)
Controladores industriales (PLC) > Módulo de transferencia
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Módulo de transmisión |
| Familia de productos | VARIOFACE |
| Número de polos | 16 |
| Número de canales | 8 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 07 |
| Propiedades de aislamiento: Líneas de fuga y espacios de aire | |
| Aislamiento | Aislamiento funcional |
| Categoría de sobretensión | II |
| Grado de polución | 2 |
| Tensión de servicio (AC) | ≤ 30 V AC |
| Tensión de servicio (DC) | ≤ 60 V DC |
| Corriente (por ramal) | ≤ 1 A |
| Líneas de fuga y espacios de aire | |
| Tensión de aislamiento de dimensionamiento | 63 V |
| Tensión transitoria de dimensionamiento | 0,6 kV (1,2 / 50 μs) |
| Sistema de control compatible EMERSON DeltaV | |
| Tarjeta de E/S adecuada | VE4001S2T2B3 |
| VE4001S2T2B3 Series 2 | |
| VE4001S2T1B3 | |
| VE4002S1T1B3 | |
| VE4002S1T2B3 | |
| VE4002S1T2B3 Series 2 | |
| VE4003S2B4 | |
| VE4005S2B3 | |
| VE4003S2B5 | |
| Conexión 1 (nivel del sistema de control) | |
| Conexión según norma | IEC 60603-13 |
| Tipo de conexión | Conector macho IDC/FLK |
| Número de conexiones | 1 |
| Número de polos | 16 |
| Ciclos de enchufe | > 50 |
| Paso | 2,54 mm |
| Conexión 2 (nivel de campo) | |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
| Número de polos | 16 |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de cable rígida (2 cables con la misma sección) | 0,2 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| 0,25 mm² ... 1,5 mm² (Puntera sin collar aislante) | |
| 0,25 mm² ... 2,5 mm² (Puntera con manguito de plástico) | |
| Sección de cable flexible (2 cables con la misma sección) | 0,2 mm² ... 1,5 mm² |
| 0,25 mm² ... 0,75 mm² (Puntera sin collar aislante) | |
| 0,5 mm² ... 0,5 mm² (Puntera TWIN con collar aislante) | |
| Sección de conductor AWG | 24 ... 12 |
| Par de apriete | 0,5 Nm ... 0,6 Nm |
| Paso | 5,08 mm |
| Indicación de estado disponible | No |
| Dimensiones del artículo | |
| Anchura | 44,5 mm |
| Altura | 89,6 mm |
| Profundidad | 65,9 mm |
| Color | gris (RAL 7042) |
| Tipo de material aislante Carcasa | PVC |
| Condiciones ambientales | |
| Índice de protección (Módulo) | IP00 |
| Índice de protección (Lugar de montaje) | ≥ IP54 |
| Temperatura ambiente (servicio) | -20 °C ... 50 °C |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
| Altitud | ≤ 2000 m |
| UKCA | |
| Certificado | De conformidad con UKCA |
| Líneas de fuga y espacios de aire | |
| Normas/especificaciones | EN IEC 60664-1 |
| Tipo de montaje | Montaje sobre carril DIN |
| Posición para el montaje | discrecional |
| Observación referente al funcionamiento | Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente. |
| Característica | Valor |
|---|---|
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Conexión roscada |
| Ejecución de la conexión eléctrica, control lateral (EF008549) | Terminal de palas |
| Número de polos (EF001391) | 16 |
| Tensión nominal (EF000228) | 30 V |
| Corriente nominal (EF000227) | 1 A |
| Profundidad (EF000049) | 65.9 mm |
| Anchura (EF000008) | 44.5 mm |
| Altura (EF000040) | 89.6 mm |
| Método de montaje (EF000003) | Carril de perfil de sombrero 35 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2304432-FLKM 16/DV | 105 Kbytes |
|
