PHOENIX_CONTACTInterfaceFLKM 16/DV 2304432 PHOENIX CONTACT Module interface

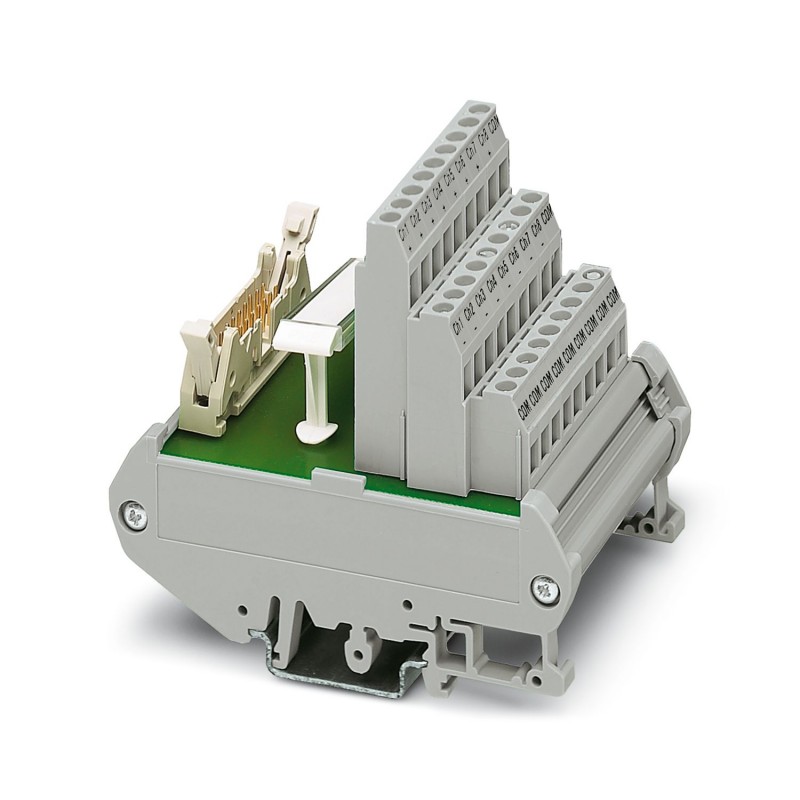

PHOENIX_CONTACT FLKM 16/DV 2304432 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

FLKM 16/DV 2304432 PHOENIX CONTACT Module interface

Référence: FLKM 16/DV

Code: 2304432

Fabricant: PHOENIX_CONTACT

Article à la demande, sans remboursement.

Description:

Module interface
Module d’interconnexion avec liaison 1:1 (pratique pour le contrôleur Delta V)
Module d'interface avec liaison 1:1 (convient à la commande Delta V)

Catégories:

  • Commande industrielle API > Module de transfert
  • PHOENIX_CONTACT > Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 74,34 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 4-5 semaines.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Caractéristiques techniques
Propriétés du produit
Type de produitModule de transmission
Gamme de produitsVARIOFACE
Nombre de pôles16
Nombre de voies8
État de la gestion des données
Révision de l'article07
Propriétés d'isolation: Distances dans l'air et lignes de fuite
IsolantIsolation fonctionnelle
Catégorie de surtensionII
Degré de pollution2
Propriétés électriques
Tension de service (AC)≤ 30 V AC
Tension de service (DC)≤ 60 V DC
Courant (par branche)≤ 1 A
Distances dans l'air et lignes de fuite
Tension d'isolement assignée63 V
Tension de tenue aux chocs assignée0,6 kV (1,2 / 50 μs)
Automate pris en charge EMERSON DeltaV
Carte E/S adaptéeVE4001S2T2B3
VE4001S2T2B3 Series 2
VE4001S2T1B3
VE4002S1T1B3
VE4002S1T2B3
VE4002S1T2B3 Series 2
VE4003S2B4
VE4005S2B3
VE4003S2B5
Caractéristiques de raccordement
Raccordement 1 (niveau de commande)
Connexion selon la normeCEI 60603-13
Type de raccordementIDC/FLK connecteur mâle
Nombre de connexions1
Nombre de pôles16
Cycles d'enfichage> 50
Pas2,54 mm
Raccordement 2 (niveau terrain)
Type de raccordementRaccordement vissé
Longueur à dénuder7 mm
Filetage visM3
Nombre de pôles16
Section de conducteur rigide0,2 mm² ... 4 mm²
Section de câble rigide (2 conducteurs de même section)0,2 mm² ... 1,5 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
0,25 mm² ... 1,5 mm² (Avec embout sans cône d'entrée isolant)
0,25 mm² ... 2,5 mm² (Embout avec cône isolant en plastique)
Section de câble flexible (2 conducteurs de même section)0,2 mm² ... 1,5 mm²
0,25 mm² ... 0,75 mm² (Avec embout sans cône d'entrée isolant)
0,5 mm² ... 0,5 mm² (Embout et cône d'entrée isolant TWIN)
Section conduct. AWG24 ... 12
Couple de serrage0,5 Nm ... 0,6 Nm
Pas5,08 mm
Signalisation
Présence d'un affichage d'étatNon
Dimensions
Dimensions de l'article
Largeur44,5 mm
Hauteur89,6 mm
Profondeur65,9 mm
Indications sur les matériaux
Couleurgris (RAL 7042)
Type d'isolant boîtierPVC
Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protection (Module)IP00
Indice de protection (Emplacement de montage)≥ IP54
Température ambiante (fonctionnement)-20 °C ... 50 °C
Température ambiante (stockage/transport)-20 °C ... 70 °C
Altitude≤ 2000 m
Homologations
UKCA
CertificatConformité UKCA
Normes et spécifications
Distances dans l'air et lignes de fuite
Normes/PrescriptionsEN IEC 60664-1
Montage
Type de montageMontage sur rail DIN
Emplacement pour le montageindifférent
Remarques
Information pour le fonctionnementPour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné.

ETIM for 2304432 Commande industrielle API (EC002780)

Nom de la caractéristiqueFinition raccordement électrique, côté champ (EF005525)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueFinition raccordement électrique, côté commande (EF008549)
Valeur de la caractéristiqueFiche plate
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique16
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique30 V
Nom de la caractéristiqueCourant nominal assigné (EF000227)
Valeur de la caractéristique1 A
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique65.9 mm
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique44.5 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique89.6 mm
Nom de la caractéristiqueType de montage (EF000003)
Valeur de la caractéristiqueProfilé chapeau 35 mm
