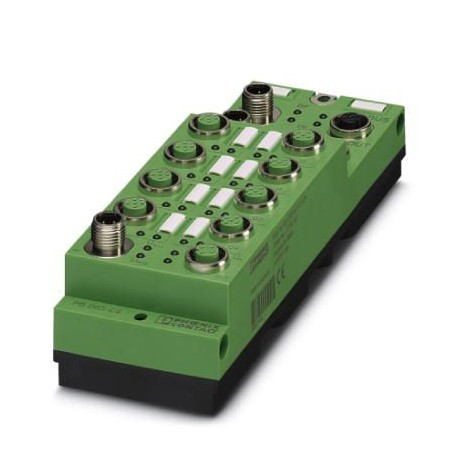

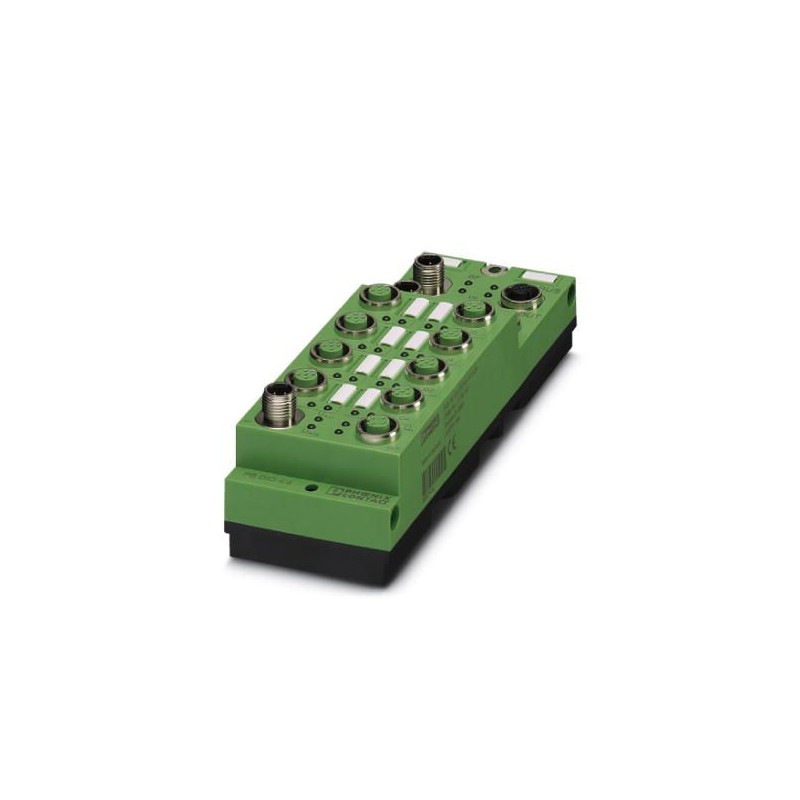

FLS PB M12 DIO 4/4 M12-2A 2736107 PHOENIX CONTACT El equipo Stand-Alone para PROFIBUS tiene 4 entradas digit..
FLS PB M12 DIO 4/4 M12-2A
2736107
PHOENIX_CONTACT
El equipo Stand-Alone para PROFIBUS tiene 4 entradas digitales y 4 salidas digitales, cargable cada una con 2 A. La conexión M12 se efectúa a través de la técnica de conexión rápida. La alimentación de 24 V CC está protegida contra cortocircuitos y sobrecarga.
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2736107 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI4A2 - |
| Página del catálogo | Página 236 (C_6_2017) |
| EAN | 4017918899592 |
| Peso por unidad (sin incluir el embalaje) | 340,000 g |
| Número de tarifa arancelaria | 85389099 |
| País de origen | DE (Alemania) |
Medidas
| Esquema de dimensiones | |
|---|---|
| Anchura | 60 mm |
| Altura | 178 mm |
| Profundidad | 49,3 mm |
| Distancia entre taladros | 168 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (almacenamiento / transporte) | 95 % |
| Presión de aire (servicio) | 80 kPa ... 106 kPa (hasta 2000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP65/IP67 |
Interfaces
| Denominación | PROFIBUS DP |
|---|---|
| Tipo de conexión | 2 conectores enchufables M12 codificados B |
| Denominación punto de conexión | Cable de cobre |
| Velocidad de transmisión | 9,6 kBit/s ... 12 MBit/s (Detección automática de la velocidad en baudios) |
| Física de transmisión | PROFIBUS DP conforme para cable de cobre |
| Ocupación de espacio de direcciones | 1 ... 99, ajustable |
| Número de polos | 5 |
Alimentación de la electrónica modular
| Tipo de conexión | Conector enchufable M12 (codificado A) |
|---|---|
| Denominación | UL |
| Tensión de alimentación | 24 V DC |
| 18 V DC ... 30 V DC (ondulación incluida) |
Potenciales Fieldline
| Alimentación de tensión UL | 24 V DC |
|---|---|
| Alimentación de corriente en UL | máx. 4 A |
| Absorción de corriente de UL | típ. 40 mA |
| máx. 100 mA | |
| Alimentación de tensión US | 24 V DC |
| Alimentación de corriente en US | máx. 4 A |
| Absorción de corriente de US | típ. 5 mA (Más corriente de sensor) |
| máx. 700 mA | |
| Alimentación de tensión UA11 | 24 V DC |
| Alimentación de corriente en UA11 | máx. 4 A |
| Absorción de corriente de UA11 | típ. 6 mA (Más corriente de actuador) |
| máx. 4 A | |
| Alimentación de tensión UA12 | 24 V DC |
| Alimentación de corriente en UA12 | máx. 4 A |
| Absorción de corriente de UA12 | típ. 6 mA (Más corriente de actuador) |
| máx. 4 A |
Entradas digitales
| Denominación Entrada | Entradas digitales |
|---|---|
| Descripción de la entrada | IEC 61131-2 tipo 1 |
| Tipo de conexión | Conector enchufable M12 |
| Técnica de conexión | 2, 3, 4 conductores |
| Número de entradas | 4 |
| Tiempo de filtro | 3 ms |
| Tensión de entrada | 24 V DC |
| Margen de tensión de entrada Señal "0" | -30 V DC ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 13 V DC ... 30 V DC |
Salidas digitales
| Denominación Salida | Salidas digitales |
|---|---|
| Tipo de conexión | Conector enchufable M12 |
| Técnica de conexión | 2, 3 conductores |
| Número de salidas | 4 |
| Denominación de la protección | Protección contra cortocircuito |
| Tensión de salida | 24 V DC |
| Corriente de salida máxima por canal | 2 A |
Separación de potencial
| Trayecto de comprobación | Alimentación de 24 V (lógica de bus) / conexión de bus 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentación de 24 V (lógica de bus) / FE 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (lógica de bus) / entradas digitales (alimentación de sensores / periferia) 500 V AC 50 Hz 1 min. | |
| Alimentación de 24 V (lógica de bus) / salidas digitales (alimentación de actuadores) 500 V AC 50 Hz 1 min. | |
| Conexión de bus / FE 500 V AC 50 Hz 1 min. | |
| Conexión de bus / entradas digitales (alimentación de sensores) 500 V AC 50 Hz 1 min. | |
| Conexión de bus / salidas digitales (alimentación de actuadores) 500 V AC 50 Hz 1 min. | |
| FE / salidas digitales (alimentación de actuadores) 500 V AC 50 Hz 1 min. | |
| FE / entradas digitales (alimentación de sensores) 500 V AC 50 Hz 1 min. | |
| Salidas digitales (alimentación de actuadores) / salidas digitales (alimentación de actuadores) 500 V AC 50 Hz 1 min. |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Clase de protección | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
