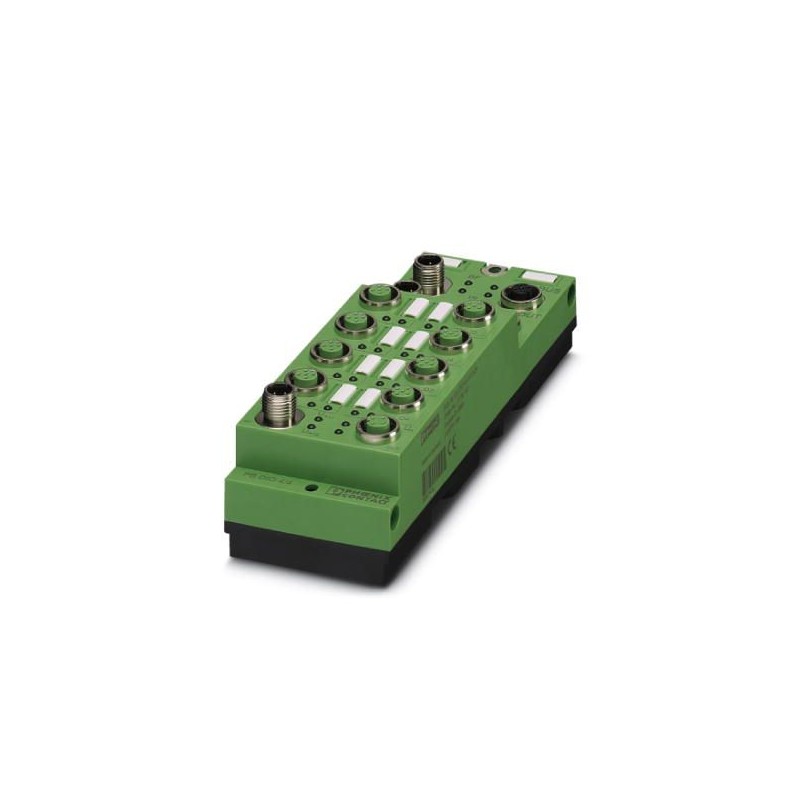

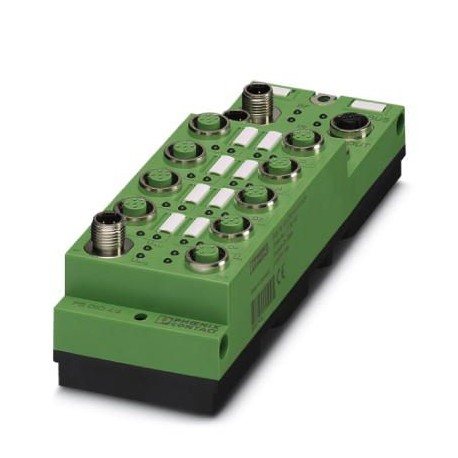

FLS PB M12 DIO 4/4 M12-2A 2736107 PHOENIX CONTACT Appareil E/S décentralisé
FLS PB M12 DIO 4/4 M12-2A
2736107
PHOENIX_CONTACT
Appareil E/S décentralisé
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2736107 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 236 (C-6-2017) |
| GTIN | 4017918899592 |
| Poids par pièce (hors emballage) | 0,340 KGM |
| Numéro du tarif douanier | 85389099 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (stockage/transport) | 95 % |
| Pression atmosphérique (service) | 80 kPa ... 106 kPa (jusqu'à 2000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP65/IP67 |
Interfaces
| Dénomination | PROFIBUS DP |
|---|---|
| Type de raccordement | 2x connecteur M12 détrompage B |
| Désignation point de raccordement | Câble en cuivre |
| Vitesse de transmission | 9,6 kBit/s ... 12 MBit/s (détection automatique des vitesses de transmission) |
| Physique de transmission | Câble en cuivre compatible PROFIBUS DP |
| Affectation emplacement adresse | 1 ... 99, réglable |
| Nombre de pôles | 5 |
Alimentation du bloc électronique
| Type de raccordement | Connecteurs M12, (détrompage A) |
|---|---|
| Dénomination | UL |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 18 V DC ... 30 V DC (ondulation comprise) |
Potentiels Fieldline
| Tension d'alimentation UL | 24 V DC |
|---|---|
| Alimentation électrique sur UL | max. 4 A |
| Consommation de courant provenant de UL | typ. 40 mA |
| max. 100 mA | |
| Tension d'alimentation US | 24 V DC |
| Alimentation électrique sur US | max. 4 A |
| Consommation de courant provenant de US | typ. 5 mA (plus courant pour les capteurs) |
| max. 700 mA | |
| Tension d'alimentation UA11 | 24 V DC |
| Alimentation électrique sur UA11 | max. 4 A |
| Consommation de courant provenant de UA11 | typ. 6 mA (Courant pour actionneurs plus) |
| max. 4 A | |
| Tension d'alimentation UA12 | 24 V DC |
| Alimentation électrique sur UA12 | max. 4 A |
| Consommation de courant provenant de UA12 | typ. 6 mA (Courant pour actionneurs plus) |
| max. 4 A |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Description de l'entrée | CEI 61131-2 type 1 |
| Type de raccordement | Connecteur M12 |
| Technique de raccordement | 2, 3 ou 4 fils |
| Nombre d'entrées | 4 |
| Temps de filtrage | 3 ms |
| Tension d'entrée | 24 V DC |
| Plage de tension d'entrée signal « 0 » | -30 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 13 V DC ... 30 V DC |
Sorties TOR
| Dénomination sortie | Sorties TOR |
|---|---|
| Type de raccordement | Connecteur M12 |
| Technique de raccordement | A 2 ou 3 fils |
| Nombre de sorties | 4 |
| Dénomination de la protection | Protection contre les courts-circuits |
| Tension de sortie | 24 V DC |
| Courant de sortie maximal par canal | 2 A |
Isolation galvanique
| Section contrôlée | Alimentation 24 V (logique de bus) / connecteur de bus 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentation 24 V (logique de bus) / terre fonctionnelle 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (logique de bus) / entrées tout-ou-rien (alimentation des capteurs / périphérie) 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (logique de bus) / sorties tout-ou-rien (alimentation des actionneurs) 500 V AC 50 Hz 1 min. | |
| Connecteur de bus / terre fonctionnelle 500 V AC 50 Hz 1 min. | |
| Connecteur de bus / entrées tout-ou-rien (alimentation des capteurs) 500 V AC 50 Hz 1 min. | |
| Connecteur de bus / sorties tout-ou-rien (alimentation des actionneurs) 500 V AC 50 Hz 1 min. | |
| Terre fonctionnelle / sorties tout-ou-rien (alimentation des actionneurs) 500 V AC 50 Hz 1 min. | |
| Terre fonctionnelle / entrées tout-ou-rien (alimentation des capteurs) 500 V AC 50 Hz 1 min. | |
| Sorties tout-ou-rien (alimentation des actionneurs) / sorties tout-ou-rien (alimentation des actionneurs) 500 V AC 50 Hz 1 min. |
Normes et spécifications
| Connexion selon la norme | CUL |
|---|---|
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2736107-FLS PB M12 DIO 4/4 M12-2A | 171 Kbytes |
|
