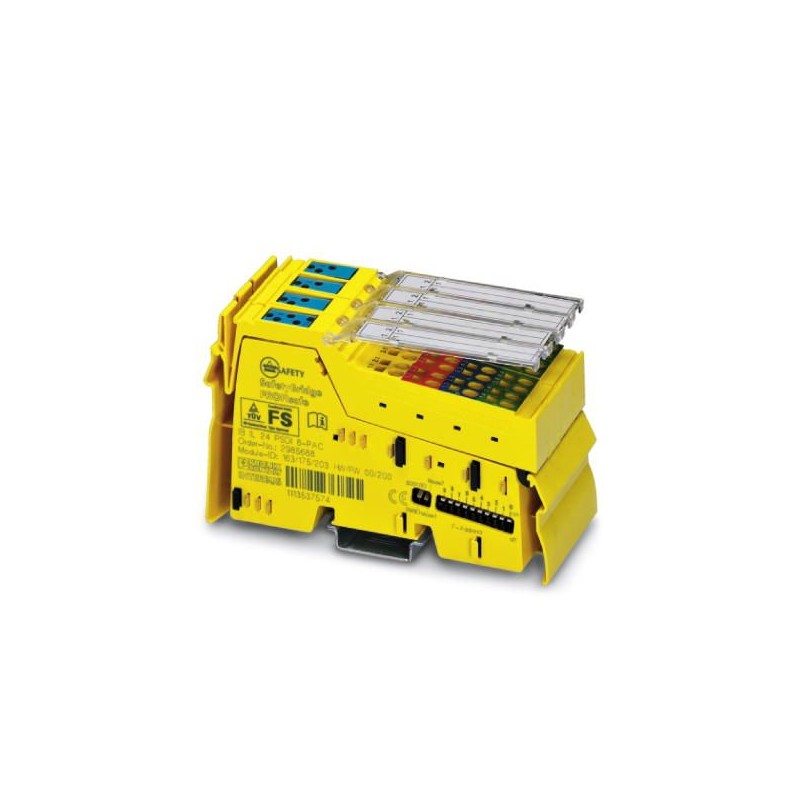

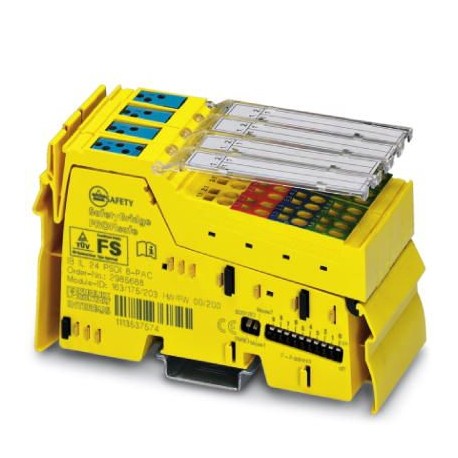

IB IL 24 PSDI 8-PAC 2985688 PHOENIX CONTACT Módulo de entrada digital orientado a la seguridad, tipo de prot..
IB IL 24 PSDI 8-PAC
2985688
PHOENIX_CONTACT
Módulo de entrada digital orientado a la seguridad, tipo de protección IP20, para el sistema de SafetyBridge, INTERBUS-Safety y PROFIsafe. El módulo dispone de cuatro entradas digitales seguras con una ocupación de dos canales o de ocho entradas digitales seguras con una ocupación de un canal
Controladores industriales (PLC) > Módulo de entrada/salida digital de periférico descentralizado de bus de campo
Seguridad y comunicaciones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2985688 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DNA421 - |
| Página del catálogo | Página 297 (C_6_2017) |
| EAN | 4046356131582 |
| Peso por unidad (sin incluir el embalaje) | 349,400 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Medidas
| Anchura | 48,8 mm |
|---|---|
| Altura | 119,8 mm |
| Profundidad | 71,5 mm |
| Observación acerca de indicaciones de medida | Dimensiones de la carcasa |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 70 °C |
| Humedad de aire admisible (servicio) | 10 % ... 85 % (Tome las medidas adecuadas contra un aumento de la humedad dentro del margen de temperatura permitido.) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 85 % (Tome las medidas adecuadas contra un aumento de la humedad dentro del margen de temperatura permitido.) |
| Presión de aire (servicio) | 80 kPa ... 108 kPa (hasta 2000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 66 kPa ... 108 kPa (hasta 3500 m por encima de NN) |
| Índice de protección | IP20 |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s / 2 MBit/s (conmutable) |
Entradas digitales
| Denominación Entrada | Entradas digitales |
|---|---|
| Descripción de la entrada | IEC 61131-2 tipo 3 |
| Tipo de conexión | Conexión por resorte |
| Técnica de conexión | 2, 3, 4 conductores |
| Número de entradas | 4 (con ocupación de dos canales) |
| 8 (con ocupación de un canal) | |
| Tiempo de reacción típico | Véanse datos técnicos |
| Tensión de entrada | 24 V DC (mediante salidas de ciclo UT1 y UT2 o alimentación externa) |
| Margen de tensión de entrada Señal "0" | -3 V DC ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 11 V DC ... 30 V DC |
| Rango de tensión de entrada | -3 V DC ... 30 V DC |
| Corriente de entrada típica por canal | 4,2 mA (con 24 V) |
Alimentación de la electrónica modular
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
|---|---|
| 19,2 V DC ... 30 V DC |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 349,4 g |
| Observación acerca de las indicaciones de peso | con conectores |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC (ver datos técnicos de seguridad) |
| Absorción de corriente | máx. 180 mA |
| Denominación | Alimentación del circuito principal (UM) |
| Tensión de alimentación | 24 V DC |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | típ. 25 mA (más consumo de corriente de las entradas en alimentación mediante las salidas de ciclo, más consumo de corriente de los detectores conectados en alimentación mediante las salidas de ciclo) |
| máx. 825 mA (ver datos técnicos de seguridad) | |
| Denominación | Alimentación del circuito de segmento (US) |
Parámetros técnicos de seguridad
| Denominación | IEC 61508 - alta demanda |
|---|---|
| Safety Integrity Level (SIL) | máx. 3 (de dos canales; dependiente de la parametrización y el circuito) |
| Denominación | IEC 61508 - baja demanda |
| Safety Integrity Level (SIL) | máx. 3 (de dos canales; dependiente de la parametrización y el circuito) |
| Denominación | EN ISO 13849 |
| Performance Level (PL) | máx. e (de dos canales; dependiente de la parametrización y el circuito) |
| Categoría | máx. 4 (de dos canales; dependiente de la parametrización y el circuito) |
| Denominación | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | máx. 3 (de dos canales; dependiente de la parametrización y el circuito) |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027240409eCl@ss 4.127240409eCl@ss 5.027250604eCl@ss 5.127242900eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
| Característica | Valor |
|---|---|
| Tensión de alimentación CC (EF007534) | 19.2 V |
| Tipo de tensión de alimentación (EF002991) | CC |
| Número de entradas digitales (EF001992) | 4 |
| Número de salidas digitales (EF001993) | 0 |
| Entradas digitales configurables (EF008516) | No |
| Salidas digitales configurables (EF008520) | No |
| Tensión de entrada permitida (EF007554) | -3 V |
| Tipo de corriente (entrada) (EF003033) | CC |
| Tipo de salida digital (EF003601) | Ninguno |
| Protección contra cortocircuitos, salidas disponibles (EF003203) | No |
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW Otras (EF003027) | 2 |
| Con interfaz óptica (EF003028) | No |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | No |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | Sí |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | No |
| Estándar inalámbrico Bluetooth (EF007178) | No |
| Estándar de radio WLAN 802.11 (EF007179) | No |
| Estándar de radio GPRS (EF008523) | No |
| Estándar de radio GSM (EF008524) | No |
| Estándar de radio UMTS (EF008525) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Grado de protección (IP) (EF005474) | IP20 |
| Tiempo de retardo con cambio de señal (EF002382) | 0 ms |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | Sí |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
| Anchura (EF000008) | 48.6 mm |
| Altura (EF000040) | 120.11 mm |
| Profundidad (EF000049) | 71.44 mm |
