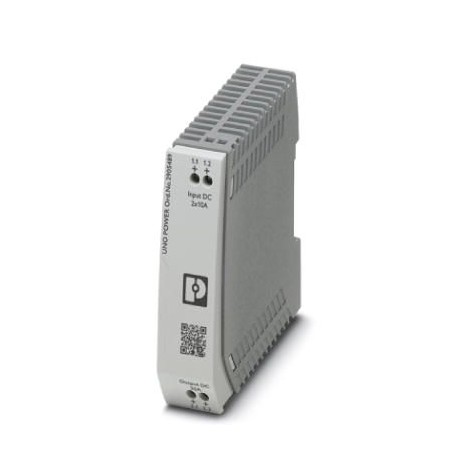

UNO-DIODE/5-24DC/2X10/1X20 2905489 PHOENIX CONTACT Módulo de redundancia
UNO-DIODE/5-24DC/2X10/1X20
2905489
PHOENIX_CONTACT
Módulo de redundancia, 5 V - 24 V DC, 2x 10 A, 1x 20 A.
Fuentes alimentación
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2905489 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CMRU43 - |
| Página del catálogo | Página 267 (C_4_2017) |
| EAN | 4046356954594 |
| Peso por unidad (sin incluir el embalaje) | 200,000 g |
| Número de tarifa arancelaria | 85049091 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Índice de protección | IP20 |
|---|---|
| Temperatura ambiente (servicio) | -25 °C ... 70 °C (> 55 °C Derating: 2,5 %/K) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad del aire máx. admisible (servicio) | ≤ 95 % (a 25 °C, sin condensación) |
| Clase de clima | 3K3 (según EN 60721) |
| Grado de polución | 2 |
Datos de entrada
| Margen de tensión nominal de entrada | 5 V DC ... 24 V DC |
|---|---|
| Rango de tensión de entrada | 4,5 V DC ... 30 V DC |
| Corriente de entrada nominal | 2x 10 A (-25 °C ... 55 °C) |
| 1x 20 A (-25 °C ... 55 °C) |
Datos de salida
| Corriente nominal de salida (IN) | 20 A |
|---|---|
| Derating | 55 °C ... 70 °C (2,5 % / K) |
| Posibilidad de conexión en serie | No |
| Disipación de carga nominal máxima | 5 W (IOUT= 10 A) |
Generalidades
| Peso neto | 0,2 kg |
|---|---|
| Rendimiento | > 97 % |
| Tensión de aislamiento entrada/salida | 1 kV AC (ensayo de tipo) |
| 0,5 kV AC (Ensayo individual) | |
| Clase de protección | III |
| Índice de protección | IP20 |
| MTBF (IEC 61709, SN 29500) | |
| > 60600000 h (40 °C) | |
| Posición para el montaje | Carril horizontal NS 35, EN 60715 |
| Indicaciones de montaje | alineable: horizontal 0 mm, vertical 30 mm |
Datos de conexión Entrada
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 14 |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
Datos de conexión Salida
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 2,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de cable AWG mín. | 24 |
| Sección de cable AWG máx. | 14 |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
Normas y especificaciones
| Compatibilidad electromagnética | Conformidad con la directiva EMC 2014/30/UE |
|---|---|
| Resistencia a interferencias | EN 61000-6-2:2005 |
| Conexión según norma | CUL |
| Normas/especificaciones | EN 61000-4-2 |
| Descarga en contacto | 4 kV (Severidad del ensayo 2) |
| Normas/especificaciones | EN 61000-4-3 |
| Gama de frecuencias | 80 MHz ... 1 GHz |
| Intensidad del campo de prueba | 10 V/m |
| Gama de frecuencias | 1,4 GHz ... 2 GHz |
| Intensidad del campo de prueba | 3 V/m |
| Normas/especificaciones | EN 61000-4-4 |
| Observación | Criterio B |
| Normas/especificaciones | EN 61000-6-3 |
| EN 61000-4-6 | |
| Gama de frecuencias | 0,15 MHz ... 80 MHz |
| Tensión | 10 V (Severidad del ensayo 3) |
| Normas/especificaciones | EN 61000-4-11 |
| Directiva de baja tensión | De conformidad con la directriz NSR 2006/95/CE |
| Norma - Seguridad eléctrica | IEC 60950-1/VDE 0805 (SELV) |
| Norma - Equipamiento de instalaciones de alta intensidad con aparatos eléctricos | EN 50178/VDE 0160 (PELV) |
| Norma - Tensión baja de protección | IEC 60950-1 (SELV) y EN 60204-1 (PELV) |
| Homologaciones UL | UL/C-UL Listed UL 508 |
| UL/C-UL Recognized UL 60950-1 | |
| Choque | 18 ms, 30g, por dirección en espacio (según IEC 60068-2-27) |
| Vibración (servicio) | < 15 Hz, amplitud ±2,5 mm (según IEC 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 mín. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX PROTECCION ES.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2905489-UNO-DIODE/5-24DC/2X10/1X20 | 117 Kbytes |
|
