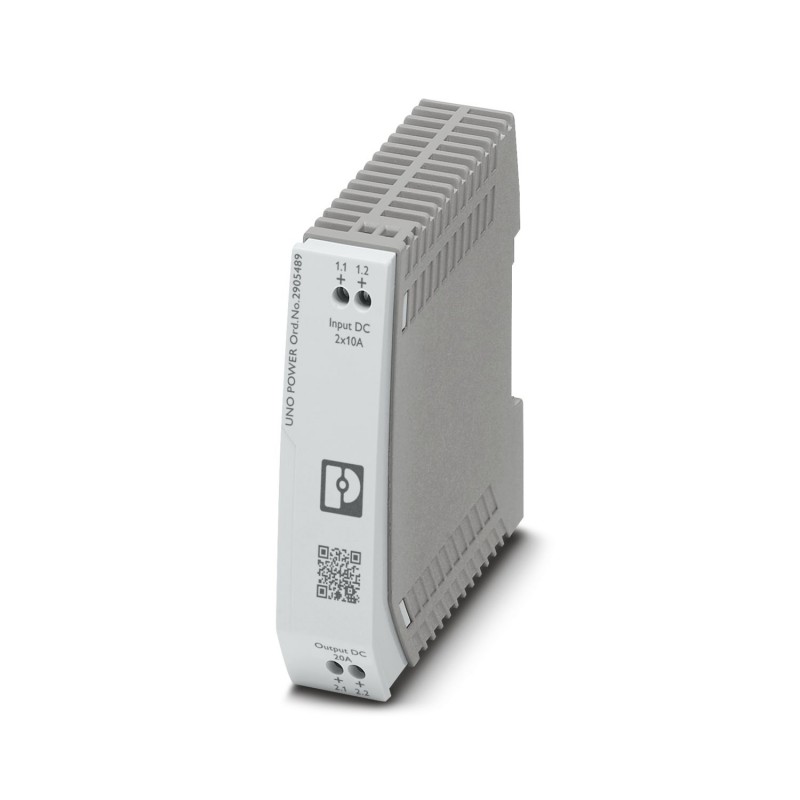

UNO-DIODE/5-24DC/2X10/1X20 2905489 PHOENIX CONTACT Резервные модули Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

UNO-DIODE/5-24DC/2X10/1X20 2905489 PHOENIX CONTACT Резервные модули

UNO-DIODE/5-24DC/2X10/1X20

2905489

PHOENIX_CONTACT

Резервные модули

Подробнее


Источники питания

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Кол-во цена
1+$85.83
2+$80.84
3+$73.51
4+$69.37
6+$65.80
*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

ПРОСМОТРЕННЫЕ ТОВАРЫ


Описание



Коммерческие данные

Код заказа2905489
Упаковочная единица1 stk
ПримечаниеПозаказное производство (возврат невозможен)
Страница каталогаСтр. 267 (C-4-2017)
GTIN4046356954594
Вес/шт. (без упаковки)200,000 GRM

Размеры

Ширина22,5 мм
Высота90 мм
Глубина84 мм

Окружающие условия

Степень защитыIP20
Температура окружающей среды (при эксплуатации)-25 °C ... 70 °C (> 55 °C изменение хар-к: 2,5 %/K)
Температура окружающей среды (хранение/транспорт)-40 °C ... 85 °C
Макс. допустимая отн. влажность воздуха (при эксплуатации)≤ 95 % (При 25 °C, без выпадения конденсата)
Климатический класс3K3 (согласно EN 60721)
Степень загрязнения2

Входные данные

Диапазон номинальных напряжений на входе5 В DC ... 24 В DC
Диапазон входных напряжений4,5 В DC ... 30 В DC
Номинальный входной ток2x 10 A (-25 °C ... 55 °C)
1x 20 A (-25 °C ... 55 °C)

Выходные данные

Номинальный ток на выходе (IN)20 A
Изменение хар-к55 °C ... 70 °C (2,5 % / K)
Возможность последовательного подключенияНет
Рассеиваемая мощность, номинальная нагрузка, макс.5 Вт (IВЫХОД= 10 А)

Общие сведения

Вес нетто0,2 кг
КПД> 97 %
Напряжения изоляции на входе / выходе1 кВ AC (Типовое исп.)
0,5 кВ AC (Выборочное исп.)
Степень защитыIII
IP20
MTBF (IEC 61709, SN 29500)
> 60600000 ч (40 °C)
Монтажное положениегоризонтальная DIN-рейка NS 35, EN 60715
Указания по монтажуприсоединяемый: горизонтально 0 мм, вертикально 30 мм

Характеристики клемм, вход

Тип подключенияВинтовые зажимы
Сечение жесткого проводника мин.0,2 мм²
Сечение жесткого проводника макс.2,5 мм²
Сечение гибкого проводника мин.0,2 мм²
Сечение гибкого проводника макс.2,5 мм²
Сечение проводника AWG, мин.24
Сечение проводника AWG, макс.14
Длина снятия изоляции8 мм
Резьба винтовM3

Характеристики клемм, выход

Тип подключенияВинтовые зажимы
Сечение жесткого проводника мин.0,2 мм²
Сечение жесткого проводника макс.2,5 мм²
Сечение гибкого проводника мин.0,2 мм²
Сечение гибкого проводника макс.2,5 мм²
Сечение проводника AWG, мин.24
Сечение проводника AWG, макс.14
Длина снятия изоляции8 мм
Резьба винтовM3

Стандарты и предписания

Электромагнитная совместимостьСоответствие директиве EMV 2014/30/EU
ПомехоустойчивостьEN 61000-6-2:2005
Подключение согласно стандартуCUL
Стандарты / нормативные документыEN 61000-4-2
Разряд между контактами4 кВ (Уровень контроля 2)
Стандарты / нормативные документыEN 61000-4-3
Диапазон частот80 МГц ... 1 ГГц
Напряженность проверочного поля10 В/м
Диапазон частот1,4 ГГц ... 2 ГГц
Напряженность проверочного поля3 В/м
Стандарты / нормативные документыEN 61000-4-4
ПримечанияКритерий B
Стандарты / нормативные документыEN 61000-6-3
EN 61000-4-6
Диапазон частот0,15 МГц ... 80 МГц
Напряжение10 В (Уровень контроля 3)
Стандарты / нормативные документыEN 61000-4-11
Директива по низкому напряжениюСоответствие Директиве по низкому напряжению 2006/95/ЕС
Стандарт - электробезопасностьМЭК 60950-1/VD 0805 (БСНН)
Стандарт - оснащение силового оборудования электронными средствамиEN 50178/VDE 0160 (PELV)
Стандарт - безопасные малые напряженияМЭК 60950-1 (SELV) и EN 60204-1 (PELV)
Сертификация ULUL/C-UL, зарегистрированный UL 508
UL/C-UL одобренный UL 60950-1
Ударопрочность18 мс, 30г на каждую ось (согласно МЭК 60068-2-27)
Вибрация (при эксплуатации)< 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 2,3г, 90 мин.

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSПериод времени для применения по назначению (EFUP): 25 лет;
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
