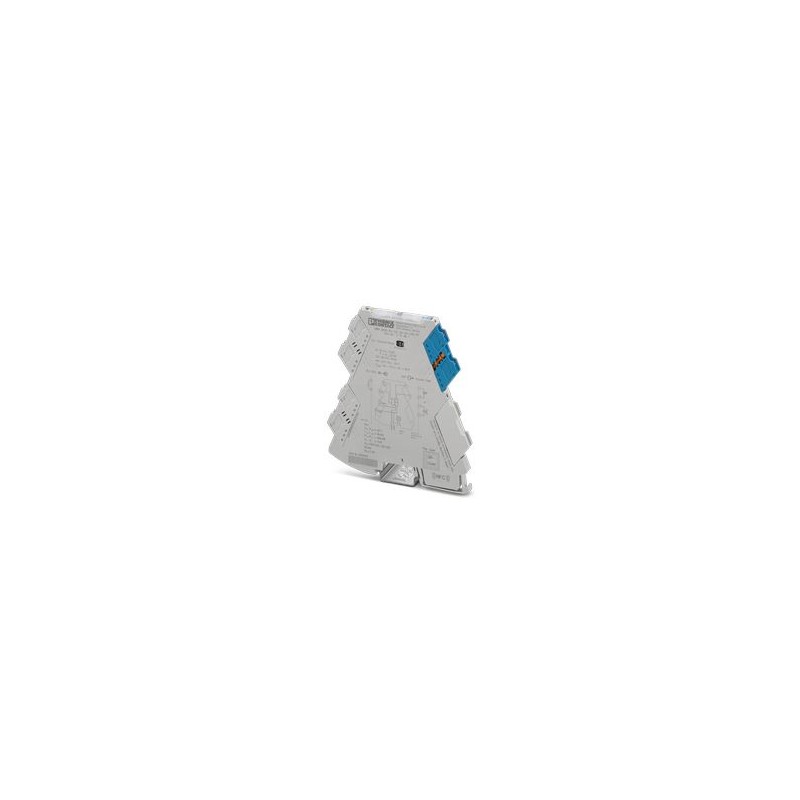

MINI MCR-EX-SD-20-25-LFD-PT 1175897 PHOENIX CONTACT Ex i, Bloque de control de válvulas para activar electro..
MINI MCR-EX-SD-20-25-LFD-PT
1175897
PHOENIX_CONTACT
Ex i, Bloque de control de válvulas para activar electroválvulas con seguridad intrínseca en la zona Ex. tensión en vacío: 20 V, limitación de corriente: 25 mA, Detección de fallo de línea, Safety Integrity Level (SIL, IEC61508): 3, Conexión push-in
Inicio > PHOENIX_CONTACT
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Bloque de control de válvulas |
| Familia de productos | MINI Analog Pro |
Propiedades eléctricas
| Control de línea | Detección de fallo de línea |
| Separación galvánica | |
| Categoría de sobretensión | II (≤ 5000 m) |
| Grado de polución | 2 (≤ 5000 m) |
| Separación galvánica Entrada/alimentación IEC/EN 61010-1 | |
| Normas/especificaciones | IEC/EN 61010-1 |
| Tensión de aislamiento de dimensionamiento | 250 Veff |
| Tensión de prueba | 2,5 kV AC (50 Hz, 60 s) |
| Aislamiento | Aislamiento doble/reforzado |
| Separación galvánica Salida/alimentación, entrada IEC/EN 61010-1 | |
| Normas/especificaciones | IEC/EN 61010-1 |
| Tensión de aislamiento de dimensionamiento | 300 Veff |
| Tensión de prueba | 2,5 kV AC (50 Hz, 60 s) |
| Aislamiento | Aislamiento doble/reforzado |
| Separación galvánica Entrada/salida, alimentación IEC/EN 60079-11 | |
| Normas/especificaciones | IEC/EN 60079-11 |
| Tensión de aislamiento de dimensionamiento | 265 Veff |
| Separación galvánica Entrada/salida, alimentación IEC/EN 60079-7 | |
| Normas/especificaciones | IEC/EN 60079-7 |
| Tensión de aislamiento de dimensionamiento | 251 Veff |
| Alimentación | |
| Tensión nominal de alimentación | 24 V DC |
| Tensión de alimentación | 19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %) |
| Consumo de potencia | < 1 W |
Datos de entrada
| Señal: Lógica | |
| Número de entradas | 1 |
| Nivel de conmutación señal "0" | 0 V DC ... 5 V DC |
| Nivel de conmutación señal "1" | 15 V DC ... 30 V DC |
| Corriente de entrada | < 3 mA |
| Impedancia de entrada | > 1 MΩ (De alta resistencia en caso de avería en la línea de salida) |
| Detección de fallo de línea | < 25 Ω (Cortocircuito) |
| > 10 kΩ (Rotura de cable) | |
Datos de salida
| Notificar: Salida de señalización de errores | |
| Tipo de señal de salida | Salida por transistor a través de T-BUS |
| Señal: Tensión | |
| Descripción de la salida | seguridad intrínseca |
| Número de salidas | 1 |
| Tensión de salida | ≥ 9,6 V DC (25 mA) |
| Resistencia de salida | ≥ 413 Ω (Resistencia interior Ri) |
| Limitación de corriente | > 25 mA (Con detección de fallo de línea) |
| Tiempo de reacción | < 20 ms |
| Tensión en circuito abierto | > 20 V DC |
| Resistente al cortocircuito | sí |
| Detección de fallo de línea | > 10 kΩ (Rotura de cable) |
| < 25 Ω (Cortocircuito) | |
| Conectable/desconectable mediante interruptor DIP | |
Datos de conexión
| Sección de conductor AWG | (Convertido según IEC) |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² (con puntera) |
| 0,14 mm² ... 2,5 mm² (sin puntera) | |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 12 (flexible) |
Datos Ex
| Instalación Ex (EPL) | Gc |
| Div. 2 | |
| Circuitos con seguridad intrínseca (EPL) | Ga |
| Da | |
| Ma | |
| Div. 1 | |
| Datos técnicos de seguridad | |
| Inductancia interna máx. Li | despreciable |
| Capacidad interna máx. Ci | 11 nF |
| Tensión máx. de salida Uo | 24 V |
| Corriente máx. de salida Io | 59 mA |
| Potencia máx. de salida Po | 354 mW |
| Tensión máxima en materia de seguridad Um | 253 V AC |
| 125 V DC | |
| IIA (circuito eléctrico sencillo): Inductancia externa máx. Lo/ Capacidad externa máx. Co | 70 mH / 3,33 µF |
| IIB/IIIC (circuito eléctrico sencillo): Inductancia externa máx. Lo/ Capacidad externa máx. Co | 30 mH / 919 nF |
| IIC (circuito eléctrico sencillo): Inductancia externa máx. Lo/ Capacidad externa máx. Co | 10 mH / 114 nF |
| I (circuito eléctrico sencillo): Inductancia externa máx. Lo/ Capacidad externa máx. Co | 90 mH / 5,23 µF |
Señalización
| Indicación de errores | LED rojo |
Dimensiones
| Anchura | 6,2 mm |
| Altura | 109,81 mm |
| Profundidad | 119,2 mm |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 5 % ... 95 % (sin condensación) |
| Rango de utilización superior (IEC/EN 61010-1) | |
| Rango de altura | > 2000 m ... 3000 m |
| Temperatura ambiente (servicio) | -40 °C ... 63 °C |
| Tensión de aislamiento de dimensionamiento | 300 Veff(Salida/alimentación, entrada) |
| 250 Veff(Entrada / alimentación) | |
| Aislamiento | Aislamiento doble/reforzado |
| Rango de utilización superior (IEC/EN 61010-1) | |
| Rango de altura | > 3000 m ... 4000 m |
| Temperatura ambiente (servicio) | -40 °C ... 56 °C |
| Tensión de aislamiento de dimensionamiento | 300 Veff(Salida/alimentación, entrada) |
| 250 Veff(Entrada / alimentación) | |
| Aislamiento | Aislamiento doble/reforzado |
| Rango de utilización superior (IEC/EN 61010-1) | |
| Rango de altura | > 4000 m ... 5000 m |
| Temperatura ambiente (servicio) | -40 °C ... 49 °C |
| Tensión de aislamiento de dimensionamiento | 150 Veff(Entrada/salida/alimentación) |
| Aislamiento | Aislamiento doble/reforzado |
| Rango de utilización superior (IEC/EN 60079-11) | |
| Rango de altura | > 2000 m ... 3000 m |
| Temperatura ambiente (servicio) | -40 °C ... 63 °C |
| Tensión máxima en materia de seguridad Um | 121 V AC |
| 110 V DC | |
| Tensión de aislamiento de dimensionamiento | 150 Veff(Entrada/salida, alimentación) |
| Rango de utilización superior (IEC/EN 60079-11) | |
| Rango de altura | > 3000 m ... 4000 m |
| Temperatura ambiente (servicio) | -40 °C ... 56 °C |
| Tensión máxima en materia de seguridad Um | 33 V AC/DC |
| Tensión de aislamiento de dimensionamiento | 60 Veff(Entrada/salida, alimentación) |
| Rango de utilización superior (IEC/EN 60079-11) | |
| Rango de altura | > 4000 m ... 5000 m |
| Temperatura ambiente (servicio) | -40 °C ... 49 °C |
| Tensión máxima en materia de seguridad Um | 33 V AC/DC |
| Tensión de aislamiento de dimensionamiento | 60 Veff(Entrada/salida, alimentación) |
| Rango de utilización superior (IEC/EN 60079-7) | |
| Rango de altura | > 2000 m ... 3000 m |
| Temperatura ambiente (servicio) | -40 °C ... 63 °C |
| Tensión de aislamiento de dimensionamiento | 162 Veff(Entrada/salida, alimentación) |
| Rango de utilización superior (IEC/EN 60079-7) | |
| Rango de altura | > 3000 m ... 4000 m |
| Temperatura ambiente (servicio) | -40 °C ... 56 °C |
| Tensión de aislamiento de dimensionamiento | 60 Veff(Entrada/salida, alimentación) |
| Rango de utilización superior (IEC/EN 60079-7) | |
| Rango de altura | > 4000 m ... 5000 m |
| Temperatura ambiente (servicio) | -40 °C ... 49 °C |
| Tensión de aislamiento de dimensionamiento | 60 Veff(Entrada/salida, alimentación) |
Homologaciones
| CE | |
| Certificado | Conformidad CE |
| ATEX | |
| Marcado | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex ec [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| Certificado | TÜV 21 ATEX 8651 X |
| IECEx | |
| Marcado | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| [Ex ia Ma] I | |
| Certificado | IECEx TUR 21.0043 X |
| UKCA Ex (UKEX) | |
| Marcado | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex ec [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| Certificado | TÜV 21 UKEX 7021 X |
| CCC / China-Ex | |
| Marcado | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| Certificado | 2023122310116238 |
| UL, EE. UU. / Canadá | |
| Marcado | UL 61010-2-201 |
| Safety Integrity Level (SIL, IEC 61508) | |
| Marcado | 3 |
Datos CEM
| Resistencia a interferencias | IEC/EN 61000-6-2 |
| IEC/EN 61326-3-2 | |
| Compatibilidad electromagnética | Comprobación según las siguientes normas y prescripciones: EN 61326-1 uso en el ámbito industrial, NAMUR NE 21 |
| Emisión de interferencias | IEC/EN 61000-6-4 |
Normas y especificaciones
| GB Standard | |
| Normas/especificaciones | GB/T 3836.1 |
| GB/T 3836.3 | |
| GB/T 3836.4 | |
