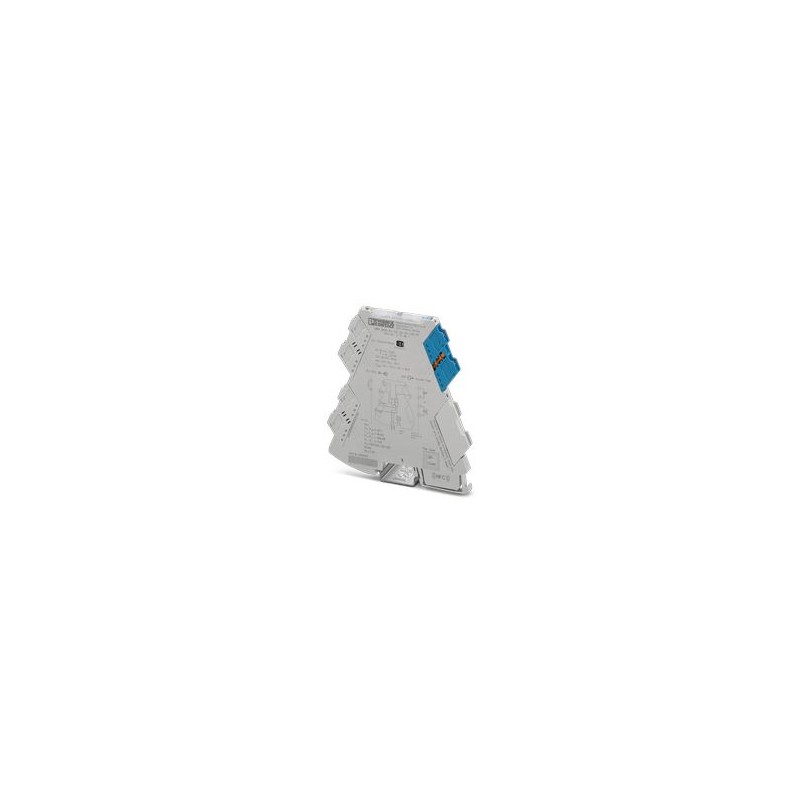

MINI MCR-EX-SD-20-25-LFD-PT 1175897 PHOENIX CONTACT Ex i, Bloc de commande de vanne pour l’utilisation d’éle..
MINI MCR-EX-SD-20-25-LFD-PT
1175897
PHOENIX_CONTACT
Ex i, Bloc de commande de vanne pour l’utilisation d’électrovannes à sécurité intrinsèque dans la zone Ex. Tension à vide : 20 V, limitation de courant : 25 mA, Détection de défaut de ligne, Niveau d’intégrité de sécurité (SIL, IEC61508) : 3, Raccordement instantané
Ex i-Bloc de commande de vanne pour le pilotage d'électrovannes à sécurité intrinsèque dans une zone ATEX. tension en circuit ouvert: 20 V DC, limitation de courant: 25 mA, Configuration standard, Détection de défaut de ligne, Safety Integrity Level (SIL, IEC 61508): 3, Raccordement Push-in
Home > PHOENIX_CONTACT
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲En savoir plus
▲Caractéristiques techniques
Propriétés du produit
| Type de produit | Bloc de commande de vanne |
| Gamme de produits | MINI Analog Pro |
Propriétés électriques
| Surveillance de la ligne | Détection de défaut de ligne |
| Isolation galvanique | |
| Catégorie de surtension | II (≤ 5000 m) |
| Degré de pollution | 2 (≤ 5000 m) |
| Isolation galvanique Entrée/alimentation CEI/EN 61010-1 | |
| Normes/Prescriptions | CEI/EN 61010-1 |
| Tension d'isolement assignée | 250 Veff |
| Tension d'essai | 2,5 kV AC (50 Hz, 60 s) |
| Isolant | isolation double / renforcée |
| Isolation galvanique Sortie/alimentation, entrée CEI/EN 61010-1 | |
| Normes/Prescriptions | CEI/EN 61010-1 |
| Tension d'isolement assignée | 300 Veff |
| Tension d'essai | 2,5 kV AC (50 Hz, 60 s) |
| Isolant | isolation double / renforcée |
| Isolation galvanique Entrée/sortie, alimentation CEI/EN 60079-11 | |
| Normes/Prescriptions | CEI/EN 60079-11 |
| Tension d'isolement assignée | 265 Veff |
| Isolation galvanique Entrée/sortie, alimentation CEI/EN 60079-7 | |
| Normes/Prescriptions | CEI/EN 60079-7 |
| Tension d'isolement assignée | 251 Veff |
| Alimentation | |
| Tension nominale d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %) |
| Consommation de puissance | < 1 W |
Données d'entrée
| Signal: Logique | |
| Nombre d'entrées | 1 |
| Niveau commut. signal « 0 » | 0 V DC ... 5 V DC |
| Niveau commut. signal « 1 » | 15 V DC ... 30 V DC |
| Courant d'entrée | < 3 mA |
| Impédance d'entrée | > 1 MΩ (à haute impédance en cas de défaut de ligne sur la sortie) |
| Détection de défaut de ligne | < 25 Ω (Court-circuit) |
| > 10 kΩ (Rupture de ligne) | |
Données de sortie
| Signaler: Sortie de signalisation de défaut | |
| Type du signal de sortie | Sortie transistor via T-BUS |
| Signal: Tension | |
| Description de la sortie | à sécurité intrinsèque |
| Nombre de sorties | 1 |
| Tension de sortie | ≥ 9,6 V DC (25 mA) |
| Résistance de sortie | ≥ 413 Ω (Résistance interne Ri) |
| Limitation du courant | > 25 mA (avec détection de défaut de ligne) |
| Temps de réponse | < 20 ms |
| Tension de marche à vide | > 20 V DC |
| Protection contre les courts-circuits | oui |
| Détection de défaut de ligne | > 10 kΩ (Rupture de ligne) |
| < 25 Ω (Court-circuit) | |
| activé/désactivé via commutateur DIP | |
Caractéristiques de raccordement
| Section du conducteur AWG | (conversion selon CEI) |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 10 mm |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² (avec embout) |
| 0,14 mm² ... 2,5 mm² (sans embout) | |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 (souple) |
Données Ex
| Installation Ex (EPL) | Gc |
| Div. 2 | |
| Circuits électriques Ex i (EPL) | Ga |
| Da | |
| Ma | |
| Div. 1 | |
| Données relatives à la technique de sécurité | |
| Inductance interne max. Li | négligeable |
| Capacité interne max. Ci | 11 nF |
| Tension de sortie max. Uo | 24 V |
| Courant de sortie max. Io | 59 mA |
| Puissance de sortie max. Po | 354 mW |
| Tension maximale de sécurité Um | 253 V AC |
| 125 V DC | |
| IIA (circuit simple): Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 70 mH / 3,33 µF |
| IIB/IIIC (circuit simple): Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 30 mH / 919 nF |
| IIC (circuit simple): Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 10 mH / 114 nF |
| I (circuit simple): Inductance extérieure maximale Lo / Capacité extérieure maximale Co | 90 mH / 5,23 µF |
Signalisation
| Affichage des défauts | LED rouge |
Dimensions
| Largeur | 6,2 mm |
| Hauteur | 109,81 mm |
| Profondeur | 119,2 mm |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % (pas de condensation) |
| Hauteur d'utilisation (CEI/EN 61010-1) | |
| Plage de hauteurs | > 2000 m ... 3000 m |
| Température ambiante (fonctionnement) | -40 °C ... 63 °C |
| Tension d'isolement assignée | 300 Veff(Sortie/alimentation, entrée) |
| 250 Veff(Entrée / alimentation) | |
| Isolant | isolation double / renforcée |
| Hauteur d'utilisation (CEI/EN 61010-1) | |
| Plage de hauteurs | > 3000 m ... 4000 m |
| Température ambiante (fonctionnement) | -40 °C ... 56 °C |
| Tension d'isolement assignée | 300 Veff(Sortie/alimentation, entrée) |
| 250 Veff(Entrée / alimentation) | |
| Isolant | isolation double / renforcée |
| Hauteur d'utilisation (CEI/EN 61010-1) | |
| Plage de hauteurs | > 4000 m ... 5000 m |
| Température ambiante (fonctionnement) | -40 °C ... 49 °C |
| Tension d'isolement assignée | 150 Veff(Entrée/sortie/alimentation) |
| Isolant | isolation double / renforcée |
| Hauteur d'utilisation (CEI/EN 60079-11) | |
| Plage de hauteurs | > 2000 m ... 3000 m |
| Température ambiante (fonctionnement) | -40 °C ... 63 °C |
| Tension maximale de sécurité Um | 121 V AC |
| 110 V DC | |
| Tension d'isolement assignée | 150 Veff(Entrée/sortie, alimentation) |
| Hauteur d'utilisation (CEI/EN 60079-11) | |
| Plage de hauteurs | > 3000 m ... 4000 m |
| Température ambiante (fonctionnement) | -40 °C ... 56 °C |
| Tension maximale de sécurité Um | 33 V AC/DC |
| Tension d'isolement assignée | 60 Veff(Entrée/sortie, alimentation) |
| Hauteur d'utilisation (CEI/EN 60079-11) | |
| Plage de hauteurs | > 4000 m ... 5000 m |
| Température ambiante (fonctionnement) | -40 °C ... 49 °C |
| Tension maximale de sécurité Um | 33 V AC/DC |
| Tension d'isolement assignée | 60 Veff(Entrée/sortie, alimentation) |
| Hauteur d'utilisation (CEI/EN 60079-7) | |
| Plage de hauteurs | > 2000 m ... 3000 m |
| Température ambiante (fonctionnement) | -40 °C ... 63 °C |
| Tension d'isolement assignée | 162 Veff(Entrée/sortie, alimentation) |
| Hauteur d'utilisation (CEI/EN 60079-7) | |
| Plage de hauteurs | > 3000 m ... 4000 m |
| Température ambiante (fonctionnement) | -40 °C ... 56 °C |
| Tension d'isolement assignée | 60 Veff(Entrée/sortie, alimentation) |
| Hauteur d'utilisation (CEI/EN 60079-7) | |
| Plage de hauteurs | > 4000 m ... 5000 m |
| Température ambiante (fonctionnement) | -40 °C ... 49 °C |
| Tension d'isolement assignée | 60 Veff(Entrée/sortie, alimentation) |
Homologations
| CE | |
| Certificat | Conformité CE |
| ATEX | |
| Repérage | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex ec [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| Certificat | TÜV 21 ATEX 8651 X |
| IECEx | |
| Repérage | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| [Ex ia Ma] I | |
| Certificat | IECEx TUR 21.0043 X |
| UKCA Ex (UKEX) | |
| Repérage | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex ec [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| Certificat | TÜV 21 UKEX 7021 X |
| CCC / China-Ex | |
| Repérage | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex ec [ia Ga] IIC T4 Gc | |
| Certificat | 2023122310116238 |
| UL, USA / Canada | |
| Repérage | UL 61010-2-201 |
| Safety Integrity Level (SIL, IEC 61508) | |
| Repérage | 3 |
Données CEM
| Immunité | CEI/EN 61000-6-2 |
| CEI/EN 61326-3-2 | |
| Compatibilité électromagnétique | Contrôlé selon les normes et dispositions suivantes : EN 61326-1 utilisation dans le secteur industriel, NAMUR NE 21 |
| Emission | CEI/EN 61000-6-4 |
Normes et spécifications
| GB Standard | |
| Normes/Prescriptions | GB/T 3836.1 |
| GB/T 3836.3 | |
| GB/T 3836.4 | |
