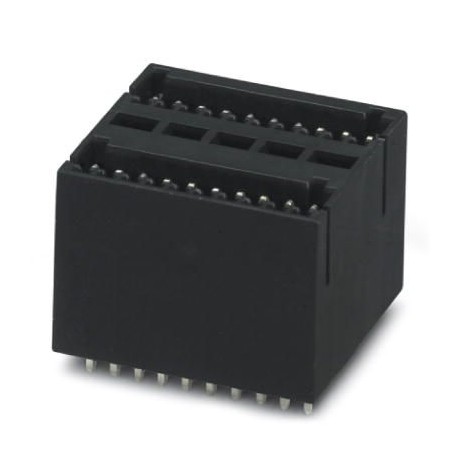

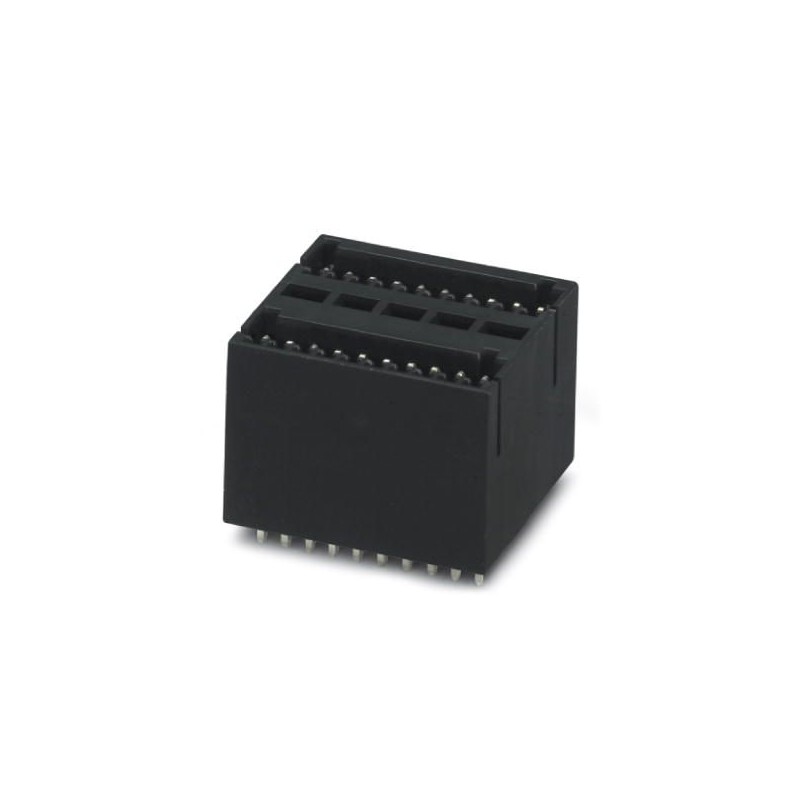

MCDV 0,5/ 9-G1-2,5 HT BK 1961313 PHOENIX CONTACT Conector enchufable para placa de circ. impreso
MCDV 0,5/ 9-G1-2,5 HT BK
1961313
PHOENIX_CONTACT
50
Conector enchufable para placa de circ. impreso
Carcasa base placa de circuito impreso, sección nominal: 0,5 mm², color: negro, corriente nominal: 4 A, tensión de dimensionamiento (III/2): 160 V, superficie contactos: Estaño, tipo de contacto: Macho, Número de potenciales: 18, Número de filas: 2,Número de polos por fila: 9, número de conexiones: 18, familia de artículos: MCDV 0,5/..-G1-HT, paso: 2,5 mm, montaje: Soldar THR, disposición de pines: Disposición de pines lineal, longitud del pin [P]: 3,5 mm, Stecksystem: MICRO COMBICON - FK-MC 0,5, Bloqueo: sin, tipo de embalaje: empaquetado en caja, Componente estándar de plástico resistente a altas temperaturas; adecuado para procesos de soldadura por reflujo. Para obtener información para el usuario y recomendaciones de diseño sobre la tecnología Through Hole Reflow, consulte bajo: "Descargas"
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1961313 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAADGB - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 79 (CC_2005) |
| EAN | 4017918912635 |
| Peso por unidad (sin incluir el embalaje) | 9,290 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 21,9 mm |
|---|---|
| Paso | 2,5 mm |
| Media a | 20 mm |
| Altura [ h ] | 17,5 mm |
| Altura de construcción | 18 mm |
| Longitud de la patilla de soldar | 3,5 mm |
| Dimensiones de patilla | 0,8 x 0,8 mm |
| Separación entre vástagos | 2,50 mm |
| Longitud | 21,9 mm |
Generalidades
| Familia de artículos | MCDV 0,5/..-G1-HT |
|---|---|
| Grupo material aislante | IIIa |
| Tensión transitoria de dimensionamiento (III/3) | 1,5 kV |
| Tensión transitoria de dimensionamiento (III/2) | 2,5 kV |
| Tensión transitoria de dimensionamiento (II/2) | 2,5 kV |
| Tensión de dimensionamiento (III/3) | 32 V |
| Tensión de dimensionamiento (III/2) | 160 V |
| Tensión de dimensionamiento (II/2) | 160 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 4 A |
| Corriente de carga máxima | 4 A |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
| Color | negro |
| Número de polos | 9 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
