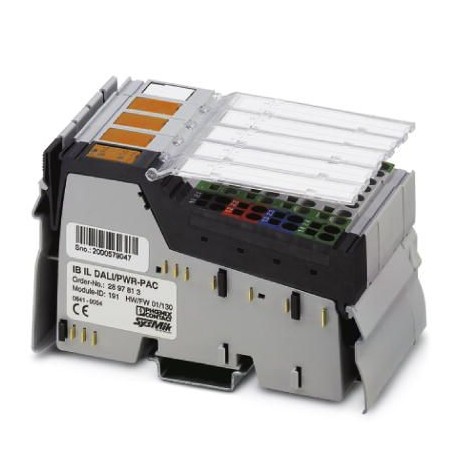

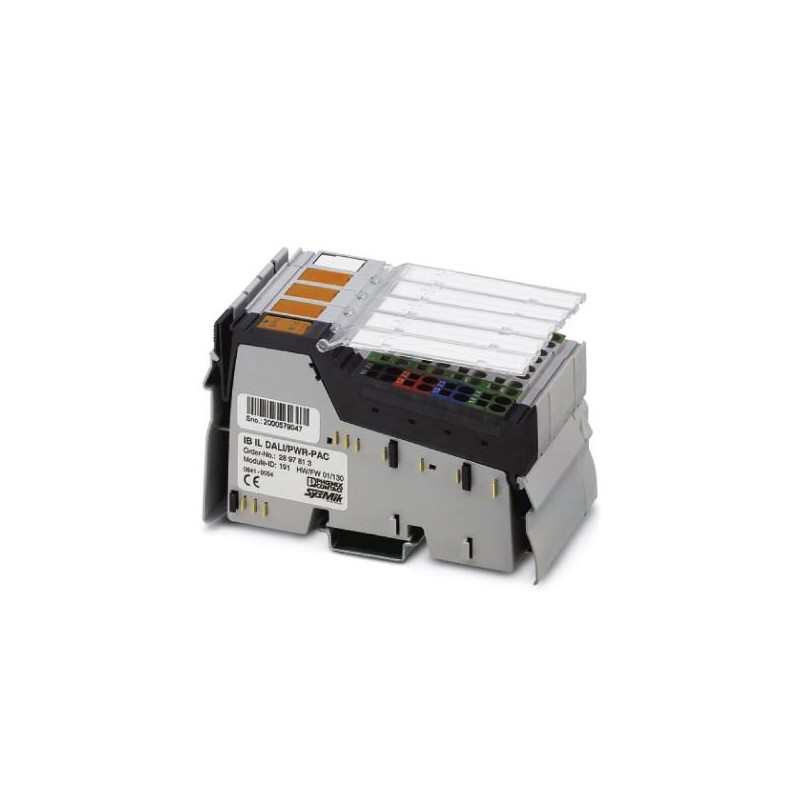

IB IL DALI/PWR-PAC 2897813 PHOENIX CONTACT Módulo de comunicación
IB IL DALI/PWR-PAC
2897813
PHOENIX_CONTACT
Inline, Maestro DALI, unidad de red DALI integrada, separación galvánica segura, velocidad de transmisión en el bus local: 500 kBit/s, índice de protection: IP20, incluidos conectores Inline y campos de rotulación
Sistemas de control
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2897813 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI153 - |
| Página del catálogo | Página 174 (C_6_2017) |
| EAN | 4046356133067 |
| Peso por unidad (sin incluir el embalaje) | 286,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Medidas
| Esquema de dimensiones | |
|---|---|
| Anchura | 48,8 mm |
| Altura | 119,8 mm |
| Profundidad | 71,5 mm |
| Observación acerca de indicaciones de medida | Dimensiones de la carcasa |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C (Tenga en cuenta el derating al emplear bornes de ampliación DALI.) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
| Presión de aire (servicio) | 80 kPa ... 106 kPa (hasta 2000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
Datos de conexión
| Denominación | Conectores Inline |
|---|---|
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido mín. | 0,2 mm² |
| Sección de conductor rígido máx. | 1,5 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 1,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 16 |
| Longitud a desaislar | 8 mm |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
| Denominación | DALI |
| Tipo de conexión | Conector Inline |
| Tensión de alimentación | típ. 14 V DC (Tensión bus) |
| Capacidad de corriente | máx. 128 mA (Carga de bus; ¡tenga en cuenta el derating al emplear bornes de ampliación DALI!) |
| Corriente de salida en caso de cortocircuito | máx. 250 mA |
| Velocidad de transmisión | 1200 Bit/s |
| Denominación de la protección | Bus protegido hasta máx. 250 V AC |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 286 g |
| Observación acerca de las indicaciones de peso | con conectores |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | máx. 38 mA |
| Denominación | Alimentación del circuito principal (UM) |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| 19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | máx. 441 mA |
| Denominación | Tensión de alimentación DALI UDALI |
| Alimentación de corriente | máx. 512 mA |
| Absorción de corriente | 126 mA |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX AUTOMATIZACION ES.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2897813-IB IL DALI/PWR-PAC | 119 Kbytes |
|
