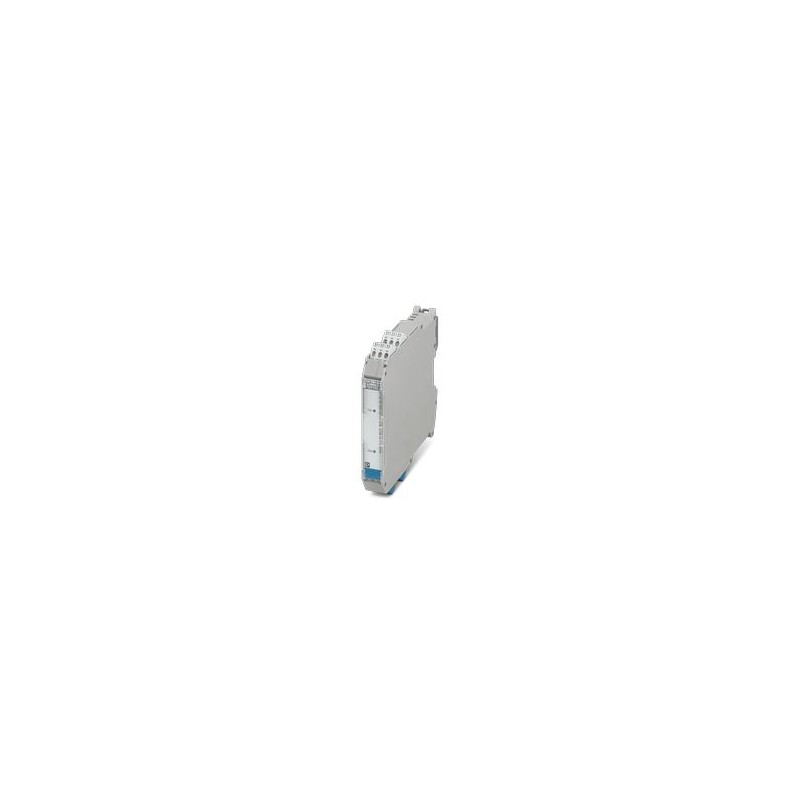

MACX MCR-EX-AP-2SD-25-35-LP 1291176 PHOENIX CONTACT Ex i-Bloque de control de válvulas para activar válvulas..
MACX MCR-EX-AP-2SD-25-35-LP
1291176
PHOENIX_CONTACT
Ex i-Bloque de control de válvulas para activar válvulas magnéticas Ex i, transmisores de alarma o indicadores con seguridad intrínseca instalados en la zona Ex. número de canales: 2, Configuración estándar, Loop-powered, Separación de 4 vías, Safety Integrity Level (SIL, IEC 61508): 3, Conexión por tornillo
Sensores > Amplificador de aislamiento
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Generalidades | Las condiciones de montaje influyen en la temperatura ambiente. Tenga en cuenta las "Instrucciones de instalación del armario de control". |
Propiedades del artículo
| Tipo de producto | Bloque de control de válvulas |
| Familia de productos | MACX Analog |
| Número de canales | 2 |
Propiedades eléctricas
| Número de canales | 2 |
| Separación galvánica | Separación de 4 vías |
| Protección contra inversión de polaridad | Sí |
| Separación galvánica Entrada/salida IEC/EN 60079-11 | |
| Normas/especificaciones | IEC/EN 60079-11 |
| Tensión de aislamiento de dimensionamiento | 375 VPP |
| Separación galvánica Salida 1 / salida 2 | |
| Tensión de prueba | 500 V (50 Hz, 60 s) |
| Separación galvánica Entrada 1 / entrada 2 | |
| Tensión de prueba | 350 V (50 Hz, 60 s) |
| Alimentación | |
| Tensión de alimentación | alimentada por bucle, no es necesaria ninguna alimentación externa |
| Consumo de potencia | 0,5 W (+ (lAx 37 mW/mA)) |
Datos de entrada
| Señal: Digital | |
| Nivel de conmutación señal "0" | 0 V ... 5 V |
| Nivel de conmutación señal "1" | 18 V ... 31,2 V |
Datos de salida
| Conmutar: Digital | |
| Descripción de la salida | seguridad intrínseca |
| Tiempo de conexión típico | ≤ 18 ms |
| Tiempo de desconexión típico | ≤ 50 ms |
| Frecuencia de conmutación | ≤ 10 Hz |
Datos de conexión
| Sección de conductor AWG | (Convertido según IEC) |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 7 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor AWG | 24 ... 14 |
Datos Ex
| Instalación Ex (EPL) | Gc |
| Circuitos con seguridad intrínseca (EPL) | Ga |
| Da | |
| Ma | |
| Datos técnicos de seguridad: Valores máximos por salida | |
| Inductancia interna máx. Li | despreciable |
| Capacidad interna máx. Ci | 1,1 nF |
| Tensión máx. de salida Uo | 27,6 V |
| Corriente máx. de salida Io | 110 mA (Ex ia) |
| 50 mA (Ex ib) | |
| Potencia máx. de salida Po | 760 mW |
| Tensión máxima en materia de seguridad Um | 253 V AC |
| IIA (circuito eléctrico sencillo): Inductancia externa máx. Lo/ Capacidad externa máx. Co | 100 mH / 2,22 µF |
| IIB (circuito eléctrico sencillo): Inductancia externa máx. Lo/ Capacidad externa máx. Co | 9 mH / 667 nF |
| IIC (circuito eléctrico sencillo): Inductancia externa máx. Lo/ Capacidad externa máx. Co | 1,2 mH / 85 nF |
| I (circuito eléctrico sencillo): Inductancia externa máx. Lo/ Capacidad externa máx. Co | 100 mH / 3,5 µF |
| Datos técnicos de seguridad: Valores máximos con dos salidas conmutadas en paralelo | |
| Inductancia interna máx. Li | despreciable |
| Capacidad interna máx. Ci | 2,2 nF |
| Tensión máx. de salida Uo | 27,6 V |
| Corriente máx. de salida Io | 220 mA (Ex ia) |
| 100 mA (Ex ib) | |
| Potencia máx. de salida Po | 1520 mW |
| Tensión máxima en materia de seguridad Um | 253 V AC |
| IIA (circuito eléctrico sencillo): Inductancia externa máx. Lo/ Capacidad externa máx. Co | 25 mH / 2,22 µF |
| IIB/IIIC (circuito eléctrico sencillo): Inductancia externa máx. Lo/ Capacidad externa máx. Co | 1,8 mH / 665 nF |
| I (circuito eléctrico sencillo): Inductancia externa máx. Lo/ Capacidad externa máx. Co | 40 mH / 3,5 µF |
Señalización
| Indicación de estado | LED amarillo / por canal |
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 17,5 mm |
| Altura | 112,5 mm |
| Profundidad | 113,7 mm |
| Profundidad NS 35/7,5 | 114,5 mm (encajado sobre carril DIN NS 35/7,5 según EN 60715) |
Datos del material
| Clase de inflamabilidad según UL 94 | V0 |
| Material carcasa | Poliamida (PA 6.6) |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 (Bornes) |
| IP30 (Carcasa) | |
| Temperatura ambiente (servicio) | -20 °C ... 70 °C (Equipo individual: posición de montaje discrecional) |
| -20 °C ... 50 °C (Montaje en grupos: carril DIN vertical sin circulación del aire) | |
| -20 °C ... 60 °C (Montaje en grupos: carril DIN vertical con circulación del aire) | |
| -20 °C ... 60 °C (Montaje en grupos: carril DIN horizontal sin circulación del aire) | |
| -20 °C ... 65 °C (Montaje en grupos: carril DIN horizontal con circulación del aire) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m |
| Humedad de aire admisible (servicio) | ≤ 95 % (sin condensación) |
Homologaciones
| ATEX | |
| Marcado | II (1) G [Ex ia Ga] IIC |
| II (1) D [Ex ia Da] IIIC | |
| II 3 (1) G Ex nA [ia Ga] IIC T4 Gc | |
| I (M1) [Ex ia Ma] I | |
| IECEx | |
| Marcado | [Ex ia Ga] IIC |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC T4 Gc | |
| [Ex ia Ma] I | |
| Safety Integrity Level (SIL, IEC 61508) | |
| Marcado | 3 |
Datos CEM
| Compatibilidad electromagnética | Comprobación según las siguientes normas y prescripciones: EN 61326-1 uso en el ámbito industrial, NAMUR NE 21 |
Normas y especificaciones
| Separación galvánica | Separación de 4 vías |
Montaje
| Tipo de montaje | NS 35/15, NS 35/7,5 |
| Posición para el montaje | vertical, horizontal |
| Característica | Valor |
|---|---|
| Número de rangos de entrada -60 mV ... +60 mV (EF006927) | 0 |
| Número de rangos de entrada -100 mV ... +100 mV (EF006912) | 0 |
| Número de rangos de entrada -300 mV ... +300 mV (EF006920) | 0 |
| Número de rangos de entrada -500 mV ... +500 mV (EF006926) | 0 |
| Número de rangos de entrada -1 V ... +1 V (EF006906) | 0 |
| Número de rangos de entrada -2 V ... +2 V (EF006913) | 0 |
| Número de rangos de entrada -2,5 V ... +2,5 V (EF006915) | 0 |
| Número de rangos de entrada -5 V ... +5 V (EF006923) | 0 |
| Número de rangos de entrada -10 V ... +10 V (EF006909) | 0 |
| Número de rangos de entrada -20 V ... +20 V (EF006917) | 0 |
| Número de rangos de entrada 0 mV ... 60 mV (EF006905) | 0 |
| Número de rangos de entrada 0 mV ... 100 mV (EF006893) | 0 |
| Número de rangos de entrada 0 mV ... 200 mV (EF006898) | 0 |
| Número de rangos de entrada 0 mV ... 300 mV (EF006901) | 0 |
| Número de rangos de entrada 0 mV ... 500 mV (EF006904) | 0 |
| Número de rangos de entrada 0 V ... 1 V (EF006890) | 0 |
| Número de rangos de entrada 0 V ... 2 V (EF006894) | 0 |
| Número de rangos de entrada 0 V ... 2,5 V (EF006895) | 0 |
| Número de rangos de entrada 0 V ... 5 V (EF006903) | 0 |
| Número de rangos de entrada 0 V ... 10 V (EF006892) | 0 |
| Número de rangos de entrada 0 V ... 20 V (EF006897) | 0 |
| Número de rangos de entrada 0 V ... 24 V (EF006899) | 0 |
| Número de rangos de entrada 0 V ... 30 V (EF006900) | 0 |
| Número de rangos de entrada 1 V ... 5 V (EF006907) | 0 |
| Número de rangos de entrada 2 V ... 10 V (EF006914) | 0 |
| Número de rangos de entrada +5 V ... -5 V (EF006889) | 0 |
| Número de rangos de entrada +10 V ... -10 V (EF006888) | 0 |
| Número de rangos de entrada 5 V ... 0 V (EF006924) | 0 |
| Número de rangos de entrada 5 V ... 1 V (EF006925) | 0 |
| Número de rangos de entrada 10 V ... 0 V (EF006910) | 0 |
| Número de rangos de entrada 10 V ... 2 V (EF006911) | 0 |
| Número de rangos de entrada 0 mA ... 5 mA (EF006902) | 0 |
| Número de rangos de entrada 0 mA ... 10 mA (EF006891) | 0 |
| Número de rangos de entrada 0 mA ... 20 mA (EF006896) | 0 |
| Número de rangos de entrada 4 mA ... 20 mA (EF006921) | 0 |
| Número de rangos de entrada -5 mA ... +5 mA (EF006922) | 0 |
| Número de rangos de entrada -10 mA ... +10 mA (EF006908) | 0 |
| Número de rangos de entrada -20 mA ... +20 mA (EF006916) | 0 |
| Número de rangos de entrada 20 mA ... 0 mA (EF006918) | 0 |
| Número de rangos de entrada 20 mA ... 4 mA (EF006919) | 0 |
| Número de rangos de salida -60 mA ... +60 mV (EF006880) | 0 |
| Número de rangos de salida -100 mA ... +100 mV (EF006865) | 0 |
| Número de rangos de salida -300 mA ... +300 mV (EF006873) | 0 |
| Número de rangos de salida -500 mA ... +500 mV (EF006879) | 0 |
| Número de rangos de salida -1 V ... +1 V (EF006859) | 0 |
| Número de rangos de salida -2 V ... +2 V (EF006866) | 0 |
| Número de rangos de salida -2,5 V ... +2,5 V (EF006868) | 0 |
| Número de rangos de salida -5 V ... +5 V (EF006876) | 0 |
| Número de rangos de salida -10 V ... +10 V (EF006862) | 0 |
| Número de rangos de salida -20 V ... +20 V (EF006870) | 0 |
| Número de rangos de salida 0 mA ... 60 mV (EF006858) | 0 |
| Número de rangos de salida 0 mA ... 100 mV (EF006846) | 0 |
| Número de rangos de salida 0 mA ... 200 mV (EF006851) | 0 |
| Número de rangos de salida 0 mA ... 300 mV (EF006854) | 0 |
| Número de rangos de salida 0 mA ... 500 mV (EF006857) | 0 |
| Número de rangos de salida 0 V ... 1 V (EF006843) | 0 |
| Número de rangos de salida 0 V ... 2 V (EF006847) | 0 |
| Número de rangos de salida 0 V ... 2,5 V (EF006848) | 0 |
| Número de rangos de salida 0 V ... 5 V (EF006856) | 0 |
| Número de rangos de salida 0 V ... 10 V (EF006845) | 0 |
| Número de rangos de salida 0 V ... 20 V (EF006850) | 0 |
| Número de rangos de salida 0 V ... 24 V (EF006852) | 0 |
| Número de rangos de salida 0 V ... 30 V (EF006853) | 0 |
| Número de rangos de salida 1 V ... 5 V (EF006860) | 0 |
| Número de rangos de salida 2 V ... 10 V (EF006867) | 0 |
| Número de rangos de salida +5 V ... -5 V (EF006842) | 0 |
| Número de rangos de salida +10 V ... -10 V (EF006841) | 0 |
| Número de rangos de salida 5 V ... 0 V (EF006877) | 0 |
| Número de rangos de salida 5 V ... 1 V (EF006878) | 0 |
| Número de rangos de salida 10 V ... 0 V (EF006863) | 0 |
| Número de rangos de salida 10 V ... 2 V (EF006864) | 0 |
| Número de rangos de salida 0 mA ... 5 mA (EF006855) | 0 |
| Número de rangos de salida 0 mA ... 10 mA (EF006844) | 0 |
| Número de rangos de salida 0 mA ... 20 mA (EF006849) | 0 |
| Número de rangos de salida 4 mA ... 20 mA (EF006874) | 0 |
| Número de rangos de salida -5 mA ... +5 mA (EF006875) | 0 |
| Número de rangos de salida -10 mA ... +10 mA (EF006861) | 0 |
| Número de rangos de salida -20 mA ... +20 mA (EF006869) | 0 |
| Número de rangos de salida 20 mA ... 0 mA (EF006871) | 0 |
| Número de rangos de salida 20 mA ... 4 mA (EF006872) | 0 |
| Número de canales (EF000259) | 2 |
| Salida de mensaje de fallo (EF007499) | No |
| Intrínsecamente seguro según EN 60947-5-6 NAMUR (EF007112) | No |
| Altura (EF000040) | 112.5 mm |
| Anchura (EF000008) | 17.5 mm |
| Profundidad (EF000049) | 113.7 mm |
| Consumo de energía (EF000346) | 0.5 W |
| Temperatura de operatividad (EF002393) | -20 °C |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Método de montaje (EF000003) | Carril de montaje rápido |
| Grado de protección (IP) (EF005474) | IP20 |
