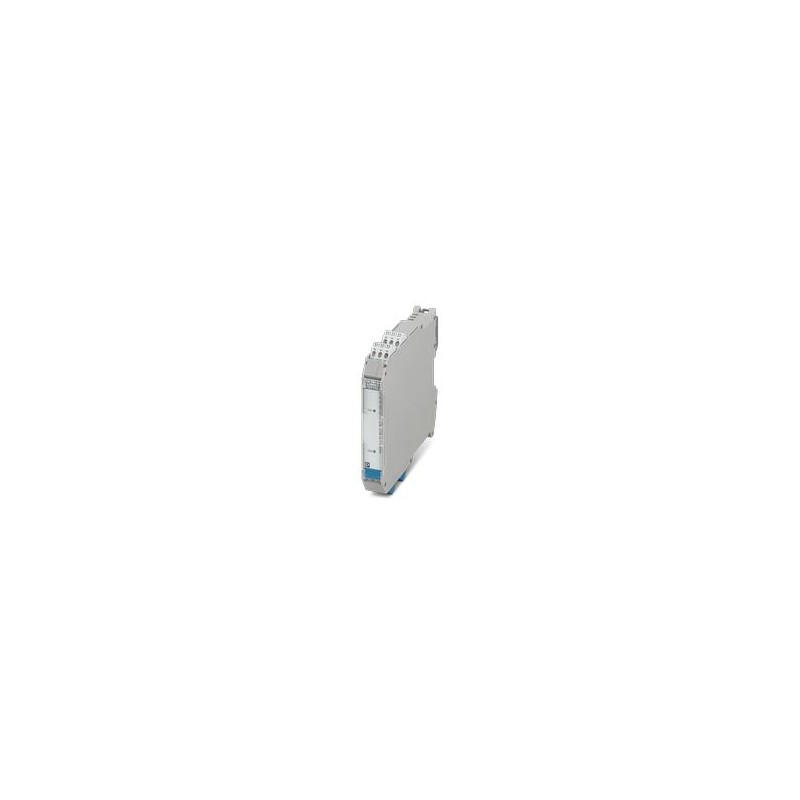

MACX MCR-EX-AP-2SD-25-35-LP

1291176

PHOENIX_CONTACT

Bloc de commande Ex i-Valve pour activer les vannes magnétiques Ex i, les émetteurs d’alarme ou les indicateurs de sécurité intrinsèque installés dans la zone Ex. Configuration standard, alimentation en boucle, séparation à 4 voies, niveau d’intégrité de sécurité (SIL, IEC 61508) : 3, connexion à vis

Ex i, bloc de commande de vanne pour l’activation de vannes magnétiques Ex i, d’émetteurs d’alarme ou d’indicateurs de sécurité intrinsèque installés dans la zone Ex. 2 canaux, Alimentation en boucle, Séparation à 4 voies, Niveau d’intégrité de sécurité (SIL, IEC61508) : 3, Raccord vissé

Ex i-Bloc de commande de vannes pour le pilotage à sécurité intrinsèque des électrovannes à sécurité intrinsèque, des dispositifs d'alarmes ou des afficheurs installés en zone ATEX. Configuration standard, auto-alimenté, Isolation 4 voies, Safety Integrity Level (SIL, IEC 61508): 3, Raccordement vissé

Plus de détails


Détecteurs > Amplificateur séparateur

Interface

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $489.34
Prix unitaire: $489.34
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Caractéristiques techniques
Remarques
GénéralitésLes conditions de montage influencent la température ambiante.
Veuillez respecter la « Notice d'installation de l'armoire électrique ».
Propriétés du produit
Type de produitBloc de commande de vanne
Gamme de produitsMACX Analog
Nombre de voies2
Propriétés électriques
Nombre de voies2
Isolation galvaniqueIsolation 4 voies
Protection contre l'inversion de polaritéoui
Isolation galvanique Entrée/sortie CEI/EN 60079-11
Normes/PrescriptionsCEI/EN 60079-11
Tension d'isolement assignée375 VCC
Isolation galvanique Sortie 1 / Sortie 2
Tension d'essai500 V (50 Hz, 60 s)
Isolation galvanique Entrée 1 / entrée 2
Tension d'essai350 V (50 Hz, 60 s)
Alimentation
Plage de tension d'alimentationalimentation par boucle, aucune alimentation externe nécessaire
Consommation de puissance0,5 W (+ (lAx 37 mW/mA))
Données d'entrée
Signal: Numérique
Niveau commut. signal « 0 »0 V ... 5 V
Niveau commut. signal « 1 »18 V ... 31,2 V
Données de sortie
Commutation: Numérique
Description de la sortieà sécurité intrinsèque
Temps d'enclenchement typique≤ 18 ms
Temps de coupure typique≤ 50 ms
Fréquence de commutation≤ 10 Hz
Caractéristiques de raccordement
Section du conducteur AWG(conversion selon CEI)
Type de raccordementRaccordement vissé
Longueur à dénuder7 mm
Filetage visM3
Section de conducteur rigide0,2 mm² ... 2,5 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section conduct. AWG24 ... 14
Données Ex
Installation Ex (EPL)Gc
Circuits électriques Ex i (EPL)Ga
Da
Ma
Données relatives à la technique de sécurité: Valeurs maximales par sortie
Inductance interne max. Linégligeable
Capacité interne max. Ci1,1 nF
Tension de sortie max. Uo27,6 V
Courant de sortie max. Io110 mA (Ex ia)
50 mA (Ex ib)
Puissance de sortie max. Po760 mW
Tension maximale de sécurité Um253 V AC
IIA (circuit simple): Inductance extérieure maximale Lo / Capacité extérieure maximale Co100 mH / 2,22 µF
IIB (circuit simple): Inductance extérieure maximale Lo / Capacité extérieure maximale Co9 mH / 667 nF
IIC (circuit simple): Inductance extérieure maximale Lo / Capacité extérieure maximale Co1,2 mH / 85 nF
I (circuit simple): Inductance extérieure maximale Lo / Capacité extérieure maximale Co100 mH / 3,5 µF
Données relatives à la technique de sécurité: Valeurs maximales en cas de deux sorties connectées en parallèle
Inductance interne max. Linégligeable
Capacité interne max. Ci2,2 nF
Tension de sortie max. Uo27,6 V
Courant de sortie max. Io220 mA (Ex ia)
100 mA (Ex ib)
Puissance de sortie max. Po1520 mW
Tension maximale de sécurité Um253 V AC
IIA (circuit simple): Inductance extérieure maximale Lo / Capacité extérieure maximale Co25 mH / 2,22 µF
IIB/IIIC (circuit simple): Inductance extérieure maximale Lo / Capacité extérieure maximale Co1,8 mH / 665 nF
I (circuit simple): Inductance extérieure maximale Lo / Capacité extérieure maximale Co40 mH / 3,5 µF
Signalisation
Affichage d'étatLED jaune/par canal
Dimensions
Dessin cotékrbhdfxwui.jpg
Largeur17,5 mm
Hauteur112,5 mm
Profondeur113,7 mm
Profondeur NS 35/7,5114,5 mm (Enclenché sur un rail DIN NS 35/7,5, conforme à la norme EN 60715)
Indications sur les matériaux
Classe d'inflammabilité selon UL 94V0
Matériau du boîtierPolyamide (PA 6.6)
Conditions environnementales et de durée de vie
Conditions ambiantes
Indice de protectionIP20 (Blocs de jonction)
IP30 (Boîtiers)
Température ambiante (fonctionnement)-20 °C ... 70 °C (Appareil individuel : position de montage au choix)
-20 °C ... 50 °C (Montage groupé : rail DIN vertical sans circulation d'air)
-20 °C ... 60 °C (Montage groupé : rail DIN vertical avec circulation d'air)
-20 °C ... 60 °C (Montage groupé : rail DIN horizontal sans circulation d'air)
-20 °C ... 65 °C (Montage groupé : rail DIN horizontal avec circulation d'air)
Température ambiante (stockage/transport)-40 °C ... 80 °C
Altitude≤ 2000 m
Humidité de l'air admissible (fonctionnement)≤ 95 % (pas de condensation)
Homologations
ATEX
Repérage II (1) G [Ex ia Ga] IIC
 II (1) D [Ex ia Da] IIIC
 II 3 (1) G Ex nA [ia Ga] IIC T4 Gc
 I (M1) [Ex ia Ma] I
IECEx
Repérage[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex nA [ia Ga] IIC T4 Gc
[Ex ia Ma] I
Safety Integrity Level (SIL, IEC 61508)
Repérage3
Données CEM
Compatibilité électromagnétiqueContrôlé selon les normes et dispositions suivantes : EN 61326-1 utilisation dans le secteur industriel, NAMUR NE 21
Normes et spécifications
Isolation galvaniqueIsolation 4 voies
Montage
Type de montageNS 35/15, NS 35/7,5
Emplacement pour le montagevertical, horizontal

ETIM for 1291176 Détecteurs (EC002653)
Caractéristique Valeur
Nombre de plages d'entrée -60 mV ... +60 mV (EF006927) 0
Nombre de plages d'entrée -100 mV ... +100 mV (EF006912) 0
Nombre de plages d'entrée -300 mV ... +300 mV (EF006920) 0
Nombre de plages d'entrée -500 mV ... +500 mV (EF006926) 0
Nombre de plages d'entrée -1 V ... +1 V (EF006906) 0
Nombre de plages d'entrée -2 V ... +2 V (EF006913) 0
Nombre de plages d'entrée -2,5 V ... +2,5 V (EF006915) 0
Nombre de plages d'entrée -5 V ... +5 V (EF006923) 0
Nombre de plages d'entrée -10 V ... +10 V (EF006909) 0
Nombre de plages d'entrée -20 V ... +20 V (EF006917) 0
Nombre de plages d'entrée 0 mV ... 60 mV (EF006905) 0
Nombre de plages d'entrée 0 mV ... 100 mV (EF006893) 0
Nombre de plages d'entrée 0 mV ... 200 mV (EF006898) 0
Nombre de plages d'entrée 0 mV ... 300 mV (EF006901) 0
Nombre de plages d'entrée 0 mV ... 500 mV (EF006904) 0
Nombre de plages d'entrée 0 V ... 1 V (EF006890) 0
Nombre de plages d'entrée 0 V ... 2 V (EF006894) 0
Nombre de plages d'entrée 0 V ... 2,5 V (EF006895) 0
Nombre de plages d'entrée 0 V ... 5 V (EF006903) 0
Nombre de plages d'entrée 0 V ... 10 V (EF006892) 0
Nombre de plages d'entrée 0 V ... 20 V (EF006897) 0
Nombre de plages d'entrée 0 V ... 24 V (EF006899) 0
Nombre de plages d'entrée 0 V ... 30 V (EF006900) 0
Nombre de plages d'entrée 1 V ... 5 V (EF006907) 0
Nombre de plages d'entrée 2 V ... 10 V (EF006914) 0
Nombre de plages d'entrée +5 V ... -5 V (EF006889) 0
Nombre de plages d'entrée +10 V ... -10 V (EF006888) 0
Nombre de plages d'entrée 5 V ... 0 V (EF006924) 0
Nombre de plages d'entrée 5 V ... 1 V (EF006925) 0
Nombre de plages d'entrée 10 V ... 0 V (EF006910) 0
Nombre de plages d'entrée 10 V ... 2 V (EF006911) 0
Nombre de plages d'entrée 0 mA ... 5 mA (EF006902) 0
Nombre de plages d'entrée 0 mA ... 10 mA (EF006891) 0
Nombre de plages d'entrée 0 mA ... 20 mA (EF006896) 0
Nombre de plages d'entrée 4 mA ... 20 mA (EF006921) 0
Nombre de plages d'entrée -5 mA ... +5 mA (EF006922) 0
Nombre de plages d'entrée -10 mA ... +10 mA (EF006908) 0
Nombre de plages d'entrée -20 mA ... +20 mA (EF006916) 0
Nombre de plages d'entrée 20 mA ... 0 mA (EF006918) 0
Nombre de plages d'entrée 20 mA ... 4 mA (EF006919) 0
Nombre de plages de sortie -60 mV ... +60 mV (EF006880) 0
Nombre de plages de sortie -100 mV ... +100 mV (EF006865) 0
Nombre de plages de sortie -300 mV ... +300 mV (EF006873) 0
Nombre de plages de sortie -500 mV ... +500 mV (EF006879) 0
Nombre de plages de sortie -1 V ... +1 V (EF006859) 0
Nombre de plages de sortie -2 V ... +2 V (EF006866) 0
Nombre de plages de sortie -2,5 V ... +2,5 V (EF006868) 0
Nombre de plages de sortie -5 V ... +5 V (EF006876) 0
Nombre de plages de sortie -10 V ... +10 V (EF006862) 0
Nombre de plages de sortie -20 V ... +20 V (EF006870) 0
Nombre de plages de sortie 0 mV ... 60 mV (EF006858) 0
Nombre de plages de sortie 0 mV ... 100 mV (EF006846) 0
Nombre de plages de sortie 0 mV ... 200 mV (EF006851) 0
Nombre de plages de sortie 0 mV ... 300 mV (EF006854) 0
Nombre de plages de sortie 0 mV ... 500 mV (EF006857) 0
Nombre de plages de sortie 0 V ... 1 V (EF006843) 0
Nombre de plages de sortie 0 V ... 2 V (EF006847) 0
Nombre de plages de sortie 0 V ... 2,5 V (EF006848) 0
Nombre de plages de sortie 0 V ... 5 V (EF006856) 0
Nombre de plages de sortie 0 V ... 10 V (EF006845) 0
Nombre de plages de sortie 0 V ... 20 V (EF006850) 0
Nombre de plages de sortie 0 V ... 24 V (EF006852) 0
Nombre de plages de sortie 0 V ... 30 V (EF006853) 0
Nombre de plages de sortie 1 V ... 5 V (EF006860) 0
Nombre de plages de sortie 2 V ... 10 V (EF006867) 0
Nombre de plages de sortie +5 V ... -5 V (EF006842) 0
Nombre de plages de sortie +10 V ... -10 V (EF006841) 0
Nombre de plages de sortie 5 V ... 0 V (EF006877) 0
Nombre de plages de sortie 5 V ... 1 V (EF006878) 0
Nombre de plages de sortie 10 V ... 0 V (EF006863) 0
Nombre de plages de sortie 10 V ... 2 V (EF006864) 0
Nombre de plages de sortie 0 mA ... 5 mA (EF006855) 0
Nombre de plages de sortie 0 mA ... 10 mA (EF006844) 0
Nombre de plages de sortie 0 mA ... 20 mA (EF006849) 0
Nombre de plages de sortie 4 mA ... 20 mA (EF006874) 0
Nombre de plages de sortie -5 mA ... +5 mA (EF006875) 0
Nombre de plages de sortie -10 mA ... +10 mA (EF006861) 0
Nombre de plages de sortie -20 mA ... +20 mA (EF006869) 0
Nombre de plages de sortie 20 mA ... 0 mA (EF006871) 0
Nombre de plages de sortie 20 mA ... 4 mA (EF006872) 0
Nombre de canaux (EF000259) 2
Sortie de signalisation de défaut (EF007499) Non
À sécurité intrinsèque selon EN 60947-5-6 NAMUR (EF007112) Non
Hauteur (EF000040) 112.5 mm
Largeur (EF000008) 17.5 mm
Profondeur (EF000049) 113.7 mm
Puissance absorbée (EF000346) 0.5 W
Température de fonctionnement (EF002393) -20 °C
Finition du raccordement électrique (EF003961) Borne à vis
Type de montage (EF000003) Barre profilée fixation à vis
Classe de protection (IP) (EF005474) IP20
