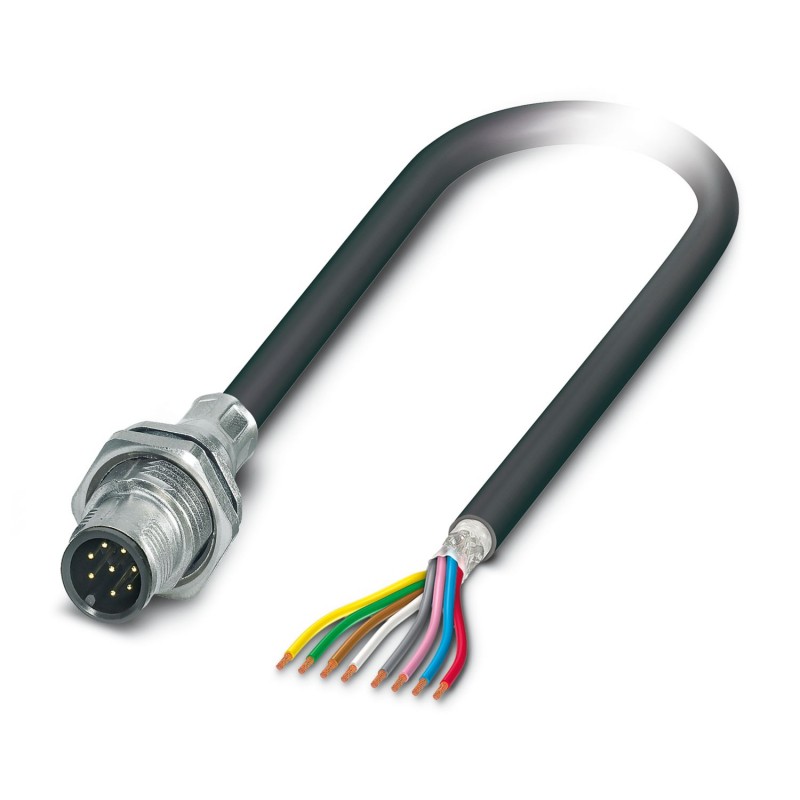

SACCBP-MS-8CON-M16/1,0-PUR SCO 1419425 PHOENIX CONTACT Conect. enchuf. para apar. pared poster., Universal, ..
SACCBP-MS-8CON-M16/1,0-PUR SCO
1419425
PHOENIX_CONTACT
Conect. enchuf. para apar. pared poster., Universal, 8-polos, PUR sin halógenos, negro grisáceo RAL 7021, apantallado, Conector macho, recto, M12-SPEEDCON, A-codificación, a extremo de cable libre, Conexión de cable, longitud de cable: 1 m, 0,25 mm², PUR sin halógenos negro, se espera que este artículo no contenga plomo a partir del primer trimestre de 2027 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
Conect. enchuf. para apar. pared poster., Universal, 8-polos, PUR sin halógenos, negro grisáceo RAL 7021, apantallado, Conector macho, recto, M12-SPEEDCON, codificación: A, a extremo de cable libre, Montaje en pared trasera, M16 x 1,5, Conexión de cable, longitud de cable: 1 m, 0,25 mm², PUR sin halógenos negro, Producto alternativo según RoHS II sin excepción 6c (Pb <. 0,1 %) código de art.: 1239256
Conectores > Conductor circular, de montaje (con cable)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Observación referente al funcionamiento | Los valores eléctricos y mecánicos indicados requieren una pareja de conectores enchufables correctamente montados y bloqueados. Si el conector enchufable está desbloqueado y existe el peligro de contaminación, debe cerrarse el conector enchufable con un capuchón > IP54. Además, se deben considerar influencias por conductores, líneas o montaje de placas de circuito impreso. |
| Indicación de pedido: | La contratuerca está incluida en el volumen de suministro |
| Tipo de montaje | Montaje en pared trasera M16 x 1,5 con tuerca plana |
| Indicaciones de montaje | con tuerca plana |
| Tipo de producto | Conectores circulares (lado del equipo) |
| Tipo de sensor | Universal |
| Número de polos | 8 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Codificación | A |
| Tipo de rosca | M12 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 11 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material junta | FKM |
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PA 6.6 |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Envoltura exterior, material | PUR |
| Material Conductor | Conductor Cu desnudo |
| Tensión transitoria de dimensionamiento | 0,8 kV |
| Resistencia de contacto | ≤ 3 mΩ |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 30 V |
| Corriente nominal IN | 2 A |
| Resistencia máx. del conductor | 78 Ω/km |
| Conexión de conductores | |
| Tipo de conexión | Conexión de cable |
| Tipo de conexión del contacto | Macho |
| Sección de conductor | 8x 0,25 mm² (conductor de señales) |
| Par de apriete | 3 Nm ... 4 Nm (por el lado de montaje) |
| Datos mecánicos | |
| Ciclos de enchufe | > 100 |
| Ciclos de flexión máx. | 2000000 |
| Conexión 1 | |
| Construcción cabecera | Conector macho |
| Salida de cables cabecera | recto |
| Tipo de rosca cabecera | M12 |
| Tipo de bloqueo cabecera | SPEEDCON |
| Codificación | A |
| Conexión 2 | |
| Construcción cabecera | extremo de cable libre |
| Longitud del cable | 1 m |
| PUR sin halógenos negro [PUR] | |
| Esquema de dimensiones |  |
| Peso del cable | 53 kg/km |
| UL AWM Style | 20549 / 10493 (80 °C/300 V) |
| Número de polos | 8 |
| Apantallado | sí |
| Tipo de cable | PUR sin halógenos negro [PUR] |
| Construcción del conductor cable de señales | 32x 0,10 mm |
| Línea de señales AWG | 24 |
| Sección de línea | 8x 0,25 mm² (conductor de señales) |
| Diámetro de conductor incl. aislamiento | 1,17 mm ±0,02 mm |
| Diámetro exterior del cable | 5,90 mm ±0,2 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | negro grisáceo RAL 7021 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PP |
| Conductor individual, color | marrón, blanco, verde, amarillo, gris, rosa, azul, rojo |
| Grosor de pared Aislamiento | aprox. 0,20 mm |
| Grosor de pared Envoltura exterior | aprox. 0,50 mm |
| Cableado total | 8 conductores alrededor de relleno como alma |
| Cubierta visual de pantalla | 85 % |
| Resistencia máx. del conductor | ≤ 78 Ω/km (a 20 °C) |
| Resistencia de aislamiento | ≥ 1 GΩ*km (a 20 °C) |
| Tensión nominal Cable | ≤ 300 V AC |
| Tensión de prueba | ≥ 3000 V AC (Prueba spark) |
| Tensión de prueba Conductor/Pantalla | ≥ 2000,00 V AC (Durante 60 s) |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Menor radio de flexión, montaje fijo | 30 mm |
| Menor radio de flexión, montaje móvil | 59 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 2000000, Radio de flexión: 10 x D, Trayecto de avance: 10 m, Velocidad de avance: 3 m/s, Aceleración: 10 m/s² |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| según IEC 60754-1 | |
| Resistencia a las llamas | según UL FT-2 |
| según UL 758/1581 (horizontal) | |
| según UL 758/1581 FT2 | |
| según DIN EN 60332-2-2 (20 s) | |
| Resistencia al aceite | según IEC 60811-404 |
| Otras resistencias | resistente a la hidrólisis y a los microbios |
| resistente al agua del mar | |
| con poco desgaste | |
| condicional resistente a los rayos UV (según DIN EN ISO 4892-2-A) | |
| Características especiales | apto para cadenas portacables |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -25 °C ... 80 °C (Cable, disposiCión móvil) | |
| Condiciones ambientales | |
| Índice de protección | IP67 (En estado enchufado) |
| IP65 (En estado enchufado) | |
| IP65/IP67 | |
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (macho / hembra) |
| -40 °C ... 85 °C (sin accionamiento mecánico) | |
| -25 °C ... 85 °C (Cable, disposiCión móvil) | |
| -40 °C ... 85 °C (cable, disposición fija) | |
| M12 | |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | IEC 61076-2-101 |
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 8 |
| Tipo de carcasa (EF006980) | Recto |
| Corriente nominal In (EF008250) | 2 A |
| Temperatura ambiente (EF002386) | -25 °C |
| Tensión nominal (EF000228) | 30 V |
| Categoría de sobretensión (EF006785) | II |
| Grado de contaminación (EF006786) | 3 |
| Material de recubrimiento del contacto (EF004020) | Oro |
| Material de carcasa (EF001596) | Plástico |
| Material del anillo roscado (EF012304) | Otros |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP67 |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Armadura (EF000881) | Sí |
| Con indicación de estado (EF001602) | No |
