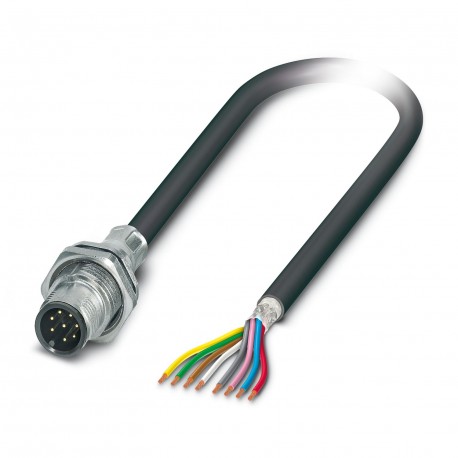

SACCBP-MS-8CON-M16/1,0-PUR SCO 1419425 PHOENIX CONTACT Einbausteckverbinder
SACCBP-MS-8CON-M16/1,0-PUR SCO
1419425
PHOENIX_CONTACT
Einbausteckverbinder
Konect. Stecker. apar sein. Posterwand., Universal, 8-polig, halogenfreies PUR, grauschwarz RAL 7021, geschirmt, Stecker, gerade, M12-SPEEDCON, Kodierung: A, am freien Kabelende, Rückseitiger Anschluss, M16 x 1,5, Kabelanschluss, Kabellänge: 1 m, 0,25 mm², halogenfreies PUR schwarz, Alternativprodukt gemäß RoHS II ohne Ausnahme 6c (Pb< 0,1%) Artikelnummer: 1239256
Gerätesteckverbinder Hinterwand, Universal, 8-polig, PUR halogenfrei, schwarzgrau RAL 7021, geschirmt, Stift, gerade, M12-SPEEDCON, Kodierung: A, auf freies Leitungsende, Hinterwandmontage, M16 x 1,5, Kabelanschluss, Kabellänge: 1 m, 0,25 mm2, PUR halogenfrei schwarz, Alternativprodukt nach RoHS II ohne Ausnahme 6c (Pb < 0,1 %) Art.-Nr.: 1239256
Steckverbinder > Rundsteckverbinder, Einbau (mit Leitung)
Feldgeräte Verbindung
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Hinweis zum Betrieb | Die angegebenen elektrischen und mechanischen Daten setzen ein korrekt verriegeltes und montiertes Steckverbinderpaar voraus. Ist der Steckverbinder unverriegelt und besteht die Gefahr von Verschmutzung, so ist der Steckverbinder durch eine Schutzkappe >IP54 zu verschließen. Einflüsse durch Litzen, Leitungen oder Leiterplattenmontage sind zusätzlich zu berücksichtigen. |
| Bestellhinweis: | Kontermutter ist im Lieferumfang enthalten |
| Montageart | Hinterwandmontage M16 x 1,5 mit Flachmutter |
| Montagehinweis | mit Flachmutter |
| Produkttyp | Rundsteckverbinder (geräteseitig) |
| Sensorart | Universal |
| Polzahl | 8 |
| Anzahl der Kabelabgänge | 1 |
| Geschirmt | ja |
| Kodierung | A |
| Gewindeart | M12 |
| Datenpflegestand | |
| Artikelrevision | 11 |
| Isolationseigenschaften | |
| Überspannungskategorie | II |
| Verschmutzungsgrad | 3 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Dichtung | FKM |
| Material Kontakt | CuZn |
| Material Kontaktoberfläche | Au |
| Material Kontaktträger | PA 6.6 |
| Material Verschraubung | Zinkdruckguss, vernickelt |
| Außenmantel, Material | PUR |
| Material Leiter | blanke Cu-Litze |
| Bemessungsstoßspannung | 0,8 kV |
| Durchgangswiderstand | ≤ 3 mΩ |
| Isolationswiderstand | ≥ 100 MΩ |
| Nennspannung UN | 30 V |
| Nennstrom IN | 2 A |
| Leiterwiderstand max. | 78 Ω/km |
| Leiteranschluss | |
| Anschlussart | Kabelanschluss |
| Kontaktart | Stift |
| Leiterquerschnitt | 8x 0,25 mm² (Signalleitung) |
| Anzugsdrehmoment | 3 Nm ... 4 Nm (Einbauseitig) |
| Mechanische Daten | |
| Steckzyklen | > 100 |
| Biegezyklen maximal | 2000000 |
| Anschluss 1 | |
| Bauform Kopf | Stift |
| Kabelabgang Kopf | gerade |
| Gewindeart Kopf | M12 |
| Verriegelungsart Kopf | SPEEDCON |
| Kodierung | A |
| Anschluss 2 | |
| Bauform Kopf | freies Leitungsende |
| Leitungslänge | 1 m |
| PUR halogenfrei schwarz [PUR] | |
| Maßzeichnung |  |
| Leitungsgewicht | 53 kg/km |
| UL AWM Style | 20549 / 10493 (80 °C / 300 V) |
| Polzahl | 8 |
| Geschirmt | ja |
| Leitungstyp | PUR halogenfrei schwarz [PUR] |
| Leiteraufbau Signalleitung | 32x 0,10 mm |
| AWG Signalleitung | 24 |
| Leitungsquerschnitt | 8x 0,25 mm² (Signalleitung) |
| Aderdurchmesser inklusive Isolierung | 1,17 mm ±0,02 mm |
| Leitungsaußendurchmesser | 5,90 mm ±0,2 mm |
| Außenmantel, Material | PUR |
| Außenmantel, Farbe | schwarzgrau RAL 7021 |
| Material Leiter | blanke Cu-Litze |
| Material Aderisolation | PP |
| Einzelader, Farbe | braun, weiß, grün, gelb, grau, rosa, blau, rot |
| Wandstärke Isolierung | ca. 0,20 mm |
| Wandstärke Außenmantel | ca. 0,50 mm |
| Gesamtverseilung | 8 Adern um Füller zur Seele |
| Optische Schirmbedeckung | 85 % |
| Leiterwiderstand max. | ≤ 78 Ω/km (bei 20 °C) |
| Isolationswiderstand | ≥ 1 GΩ*km (bei 20 °C) |
| Nennspannung Kabel | ≤ 300 V AC |
| Prüfspannung | ≥ 3000 V AC (Spark Test) |
| Prüfspannung Ader/Schirm | ≥ 2000,00 V AC (für 60 s) |
| Mindestbiegeradius, fest verlegt | 5 x D |
| Mindestbiegeradius, flexibel verlegt | 10 x D |
| Kleinster Biegeradius, fest verlegt | 30 mm |
| Kleinster Biegeradius, beweglich verlegt | 59 mm |
| Dynamische Belastbarkeit (Biegen) | Biegezyklen maximal: 2000000, Biegeradius: 10 x D, Verfahrweg: 10 m, Verfahrgeschwindigkeit: 3 m/s, Beschleunigung: 10 m/s² |
| Halogenfreiheit | nach DIN VDE 0472 Teil 815 |
| nach IEC 60754-1 | |
| Flammwidrigkeit | nach UL FT-2 |
| nach UL 758/1581 (horizontal) | |
| nach UL 758/1581 FT2 | |
| nach DIN EN 60332-2-2 (20 s) | |
| Ölbeständigkeit | nach IEC 60811-404 |
| Sonstige Beständigkeit | hydrolyse- und mikrobenbeständig |
| beständig gegen Seewasser | |
| abriebsarm | |
| bedingt UV beständig (nach DIN EN ISO 4892-2-A) | |
| Besondere Eigenschaften | schleppkettentauglich |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (Kabel, feste Verlegung) |
| -25 °C ... 80 °C (Kabel, bewegliche Verlegung) | |
| Umgebungsbedingungen | |
| Schutzart | IP67 (in gestecktem Zustand) |
| IP65 (in gestecktem Zustand) | |
| IP65/IP67 | |
| Umgebungstemperatur (Betrieb) | -25 °C ... 85 °C (Stecker/Buchse) |
| -40 °C ... 85 °C (ohne mechanische Betätigung) | |
| -25 °C ... 85 °C (Kabel, bewegliche Verlegung) | |
| -40 °C ... 85 °C (Kabel, feste Verlegung) | |
| M12 | |
| Normbezeichnung | M12-Steckverbinder |
| Normen/Bestimmungen | IEC 61076-2-101 |
| Merkmal | Wert |
|---|---|
| Kontaktausführung (EF001587) | sonstige |
| Anzahl der Datenkontakte (EF012232) | 0 |
| Anzahl der Leistungskontakte (EF012216) | 0 |
| Anzahl der Steuerkontakte (EF012217) | 8 |
| Ausführung des Gehäuses (EF006980) | gerade |
| Bemessungsstrom In (EF008250) | 2 A |
| Umgebungstemperatur (EF002386) | -25 °C |
| Bemessungsspannung (EF000228) | 30 V |
| Überspannungskategorie (EF006785) | II |
| Verschmutzungsgrad (EF006786) | 3 |
| Werkstoff der Kontaktbeschichtung (EF004020) | Gold |
| Werkstoff des Gehäuses (EF001596) | Kunststoff |
| Werkstoff des Gewinderings (EF012304) | sonstige |
| Art der Verriegelung (EF000208) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Mit Schutzleiter (EF007468) | Nein |
| Schutzart (IP), montiert (EF007466) | IP67 |
| Min. Anzahl der Steckzyklen (EF012212) | 100 |
| Geschirmt (EF000881) | Ja |
| Mit Statusanzeige (EF001602) | Nein |
