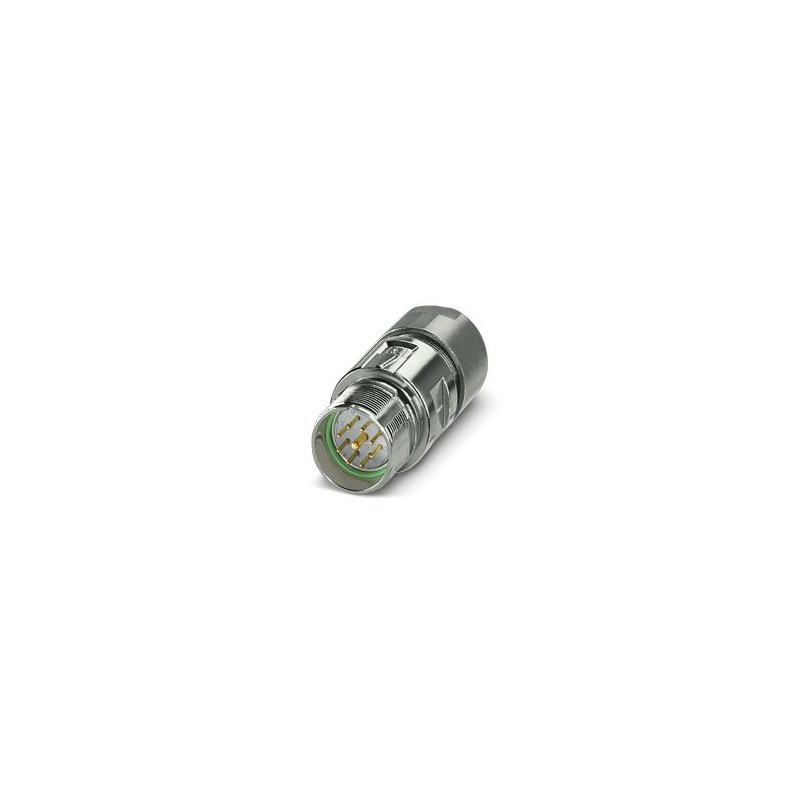

M23-09P1N1290DUS 1467235 PHOENIX CONTACT M23, Conector de acoplamiento, serie: M23 PRO, recto, apantallado: ..
M23-09P1N1290DUS
1467235
PHOENIX_CONTACT
M23, Conector de acoplamiento, serie: M23 PRO, recto, apantallado: sí, para bloqueo rápido ONECLICK y estándar, Nº de polos: 8+1, Sentido de giro: Estándar, tipo de conexión del contacto: Macho, Conexión por soldadura, rango de diámetro de cable: 3 mm ... 15 mm, codificación: N, El artículo no contiene plomo según la directiva RoHS II sin la excepción 6c (Pb< 0,1 %)
M23, Conector de unión, serie: M23 PRO, recto, apantallado: sí, Para bloqueo rápido estándar y ONECLICK, No. de polos: 8+1, Sentido de rotación: estándar, Tipo de conexión de contacto: Enchufe, Conexión de soldadura, Diámetro del cable: 3 mm 15 mm, codificación: N, El artículo está libre de plomo según RoHS II sin excepción 6c (Pb < 0,1 %)
Conectores > Conector redondo, montaje en campo (conector industrial)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Notas generales | Tenga en cuenta la curva de devaluación. |
| Advertencia de seguridad | |
| Instrucciones de seguridad | ADVERTENCIA: Los conectores no deben conectarse o desconectarse bajo carga. El incumplimiento de la misma y el uso de la misma de acuerdo con la normativa puede provocar daños a personas y/o bienes. |
| • ADVERTENCIA: Opere solo productos en perfectas condiciones. Revise regularmente los productos en busca de daños. Retire inmediatamente los productos defectuosos. Reemplace los productos dañados. El artículo no se puede reparar. | |
| • ADVERTENCIA: Haga que el producto sea instalado y operado solo por personal eléctrico calificado de acuerdo con las siguientes instrucciones de seguridad. Los especialistas deben estar familiarizados con los conceptos básicos de la ingeniería eléctrica y deben ser capaces de reconocer y evitar peligros. El símbolo correspondiente en el embalaje indica que se requiere la intervención de personal eléctrico cualificado. | |
| • Los productos son adecuados para las áreas de montaje de sistemas, control y montaje de aparatos eléctricos. | |
| • Al operar el conector al aire libre, estos entornos deben protegerse de las influencias ambientales. | |
| • Los productos empaquetados no deben manipularse ni abrirse incorrectamente. | |
| • Utilice únicamente los enchufes especificados en las normas especificadas en los datos técnicos (por ejemplo, los que figuran en los accesorios del producto en el sitio web de phoenixcontact.com/products). | |
| • Si utiliza el producto directamente junto con productos de terceros, usted es totalmente responsable de ello. | |
| • Para voltajes de funcionamiento > 50 VCA, las carcasas de los conectores conductores deben estar conectadas a tierra | |
| • Asegúrese de que la conexión a tierra de protección u operación esté correctamente acoplada. | |
| • Para agrupar diferentes circuitos eléctricos en un cable y/o conector, se aplican VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3 | |
| • Utilice únicamente la herramienta recomendada por Phoenix Contact | |
| • Observe las instrucciones de instalación/documentos de diseño del producto en el área de descargas de la web en phoenixcontact.com/products. | |
| • Utilice el conector solo en el estado completamente acoplado y bloqueado. | |
| • Asegúrese de que la carga de tracción no supere los límites establecidos por la norma al tender el cable. | |
| • Tenga en cuenta el radio de curvatura mínimo del cable. Coloque el cable sin retorcerlo. | |
| • El conector se calentará durante el funcionamiento normal. Dependiendo de las condiciones ambientales, la superficie del conector puede calentarse continuamente. En este caso, el usuario es responsable de la aplicación de las instrucciones de seguridad (por ejemplo, DIN EN ISO 13732-1:2008-12). | |
| Tipo de producto | Conectores circulares (lado del cable) |
| Cuerpo aislante | |
| Codificación | N |
| Material aislante del cuerpo | PBT |
| Ciclos de maniobra | 100 |
| Enlace | Conexión de soldadura |
| Tipo de conmutación de contactos | Espina |
| aplicación | Señal |
| No. de postes | 9 |
| Sentido de giro | estándar |
| Plan de inserción | 8+1 |
| Diámetro de contactoContactos de alimentación | 2 milímetros |
| Sección de alambreContactos de alimentaciónMin. | 0,08 mm² |
| Sección de alambreContactos de alimentaciónMáximo. | 2,5 mm² |
| Dimensionamiento de la corrienteContactos de alimentación | 20 A |
| nota | a una sección de conexión máx. |
| Tensión nominal | 300 V |
| Dimensionamiento de la tensión de impulso | 2,5 kV |
| Categoría de sobretensión | Ii |
| Grado de contaminación | 3 |
| Diámetro de contactoContactos de señal | 1 milímetro |
| Sección de alambreContactos de señalMin. | 0,08 mm² |
| Sección de alambreContactos de señalMáximo. | 1 mm² |
| Corriente nominal para cada contacto de señal | 8 A |
| nota | a una sección de conexión máx. |
| Contacto de señal de voltaje nominal | 300 V |
| Dimensionamiento de la tensión de impulso | 2,5 kV |
| Categoría de sobretensión | Ii |
| Grado de contaminación | 3 |
| Altura de instalación | 2000 m |
| custodia | |
| Material de la carcasa | GD-Zn |
| Tipo de sujeción | Para bloqueo rápido estándar y ONECLICK |
| Atornillar Pg | sin |
| Grado de protección (activado) | IP66 / IP68 (2 m / 24 h) |
| Tipo de subproceso | M23 |
| Foca | |
| Diámetro exterior del conductor | 3 mm ... 15 mm (Sello universal) |
| Material de la junta | FKM |
| Condiciones ambientales | |
| Temperatura ambiente (en funcionamiento) | -40 °C ... 105 °C (ver reducción de potencia) |
| Posición elevada | 2000 m |
| Temperatura constante | 125 °C (DIN EN 60512-9-2 / 1000 h) |
| Característica | Valor |
|---|---|
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Para cables con un diámetro exterior (EF009475) | 3 mm |
| Temperatura ambiente (EF002386) | -40 °C |
| Mecanismo de bloqueo (EF000208) | Otros |
| Con conductor de protección (EF007468) | No |
| Armadura (EF000881) | No |
| Con indicación de estado (EF001602) | No |
