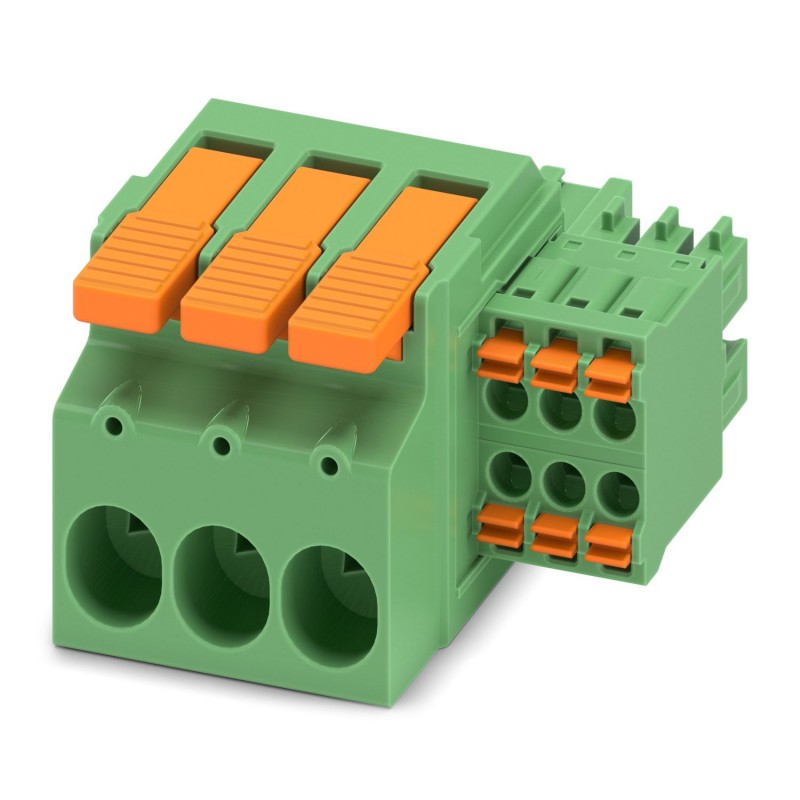

LPCH 6/ 3+6-ST-7,62 1716954 PHOENIX CONTACT Conector híbrido para placa de circuito impreso, sección nominal..
LPCH 6/ 3+6-ST-7,62
1716954
PHOENIX_CONTACT
25
Conector híbrido para placa de circuito impreso, sección nominal: 6 mm², color: verde, corriente nominal: 41 A, 8 A, tensión nominal (III/2): 1000 V, superficie de contacto: Sn, tipo de conexión del contacto: Hembra, número de potenciales: 9, número de filas: 1, número de polos: 9, número de conexiones: 9, familia de artículos: LPCH 6/..+6-ST, paso: 7,62 mm, tipo de conexión: Conexión push-in de palanca, dirección de conexión conductor/placa de circuito impreso: 0 °, sistema enchufable: COMBICON PC 6 hybrid, bloqueo: sin, tipo de sujeción: sin, tipo de embalaje: empaquetado en caja
Conector híbrido de PCB, sección transversal nominal: 6 mm2, color: verde, corriente nominal: 41 A, 8 A, voltaje de dimensionamiento (III/2): 1000 V, superficie de contacto: Sn, tipo de conexión de contacto: Hembra, número de potenciales: 9, número de filas: 1, número de polos: 9, número de conexiones: 9, serie de productos: LPCH 6/.. +6-ST, paso de paso: 7,62 mm, tipo de conexión: Conexión de empuje con palanca, dirección de conexión conductor/placa: 0 °, sistema de enchufe: COMBICON PC 6 híbrido, bloqueo: ninguno, tipo de fijación: ninguno, tipo de envase: empaquetado en caja
Conectores > Conector de cable para conector de circuito impreso
Conectores PCB
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Conector híbrido para PCB |
| Familia de productos | LPCH 6/.. +6-ST |
| Línea de productos | Conectores COMBICON L |
| Número de polos | 9 |
| Paso | 7,62 mm |
| Número de conexiones | 9 |
| Número de filas | 1 |
| Número de potenciales | 9 |
| Estado de mantenimiento de datos | |
| Revisión de artículos | 05 |
| Corriente nominal IN | 41 A |
| Tensión nominal UN | 1000 V |
| Resistividad de masa | 0,42 mΩ |
| Tensión de dimensionamiento (III/3) | 800 V |
| Dimensionamiento de la tensión de impulso (III/3) | 8 kV |
| Tensión de dimensionamiento (III/2) | 1000 V |
| Dimensionamiento de la tensión de impulso (III/2) | 8 kV |
| Tensión de dimensionamiento (II/2) | 1000 V |
| Dimensionamiento de la tensión de impulso (II/2) | 6 kilociclos |
| Tecnología de conexión | |
| Sistema de conectores | COMBICON PC 6 híbrido |
| Sección nominal | 6 mm² |
| Tipo de conexión de contacto | hembra |
| Obstrucción | |
| Tipo de sujeción | ausente |
| Brida de fijación | ausente |
| Conexión por conductor de alimentación | |
| Enlace | Conexión por empuje con palanca |
| Dirección de conexión del conductor a la dirección de inserción | 0 ° |
| Sección transversal del conductor rígido | 0,75 mm² ... 10 mm² |
| Sección transversal flexible del conductor | 0,75 mm² ... 6 mm² |
| Sección transversal del conductor AWG | 18 ... 8 |
| Sección transversal de conductor flexible con terminal de cable sin collar de plástico | 0,75 mm² ... 6 mm² |
| Sección transversal de conductor flexible con lengüeta montada y collar de plástico | 0,75 mm² ... 6 mm² |
| Medidor de amortiguación a x b / diámetro | 4,3 mm x 4,0 mm / 4,0 mm |
| Longitud de la sección a pelar | 18 mm |
| Conexión conductor de señal | |
| Enlace | Conexión de resorte a presión |
| Dirección de conexión del conductor a la dirección de inserción | 0 ° |
| Sección transversal del conductor rígido | 0,2 mm² ... 1,5 mm² |
| Sección transversal flexible del conductor | 0,2 mm² ... 1,5 mm² |
| Sección transversal del conductor AWG | 24 ... 16 |
| Sección transversal de conductor flexible con terminal de cable sin collar de plástico | 0,25 mm² ... 1,5 mm² |
| Sección transversal de conductor flexible con lengüeta montada y collar de plástico | 0,25 mm² ... 1 mm² |
| Medidor de amortiguación a x b / diámetro | 2,4 mm x 1,5 mm / 1,5 mm |
| Longitud de la sección a pelar | 10 milímetros |
| Información sobre el material - contactos | |
| nota | Cumple con WEEE/RoHS, sin materiales roscados según IEC 60068-2-82/JEDEC JESD 201 |
| Material de contacto | Aleación de Cu |
| Acabado superficial | Estañado galvánico |
| Superficie metálica, punto de conexión (capa superficial) | Estaño (4 - 8 μm Sn) |
| Zona de contacto de la superficie metálica (capa superficial) | Estaño (4 - 8 μm Sn) |
| Información material - caso | |
| Color (Estuche) | Verde (6021) |
| Material aislante | PA GF |
| Grupo de materiales aislantes | El |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Datos de material - elemento de accionamiento | |
| Color (elemento de accionamiento) | Naranja (2003) |
| Material aislante | PA GF |
| Grupo de materiales aislantes | El |
| CTI según IEC 60112 | 600 |
| Clase de combustibilidad según UL 94 | V0 |
| Nota para la operación | De acuerdo con la norma DIN EN 61984, los conectores COMBICON son conectores sin alimentación conmutable (COC). Para un uso adecuado al previsto, no deben encenderse ni desconectarse mientras estén todavía activos o bajo carga. |
| Dibujo acotado |  |
| Paso | 7,62 mm |
| Anchura [w] | 36,49 mm |
| Altura [h] | 35,65 mm |
| Longitud [l] | 48 milímetros |
| Conexión de conductores | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba superada |
| Prueba de integridad y estabilidad del conductor | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba superada |
| Prueba de integridad y estabilidad del conductor | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba superada |
| Conexión y desconexión repetidas | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba superada |
| Ensayo de tracción | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sección transversal del conductor/tipo de conductor/valor nominal de la fuerza de tracción/valor real | 0,75 mm² / rígido / > 30 N |
| 0,75 mm² / flexible / > 30 N | |
| 10 mm² / rígido / > 90 N | |
| 6 mm² / flexible / > 80 N | |
| Ensayo de tracción | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sección transversal del conductor/tipo de conductor/valor nominal de la fuerza de tracción/valor real | 0,2 mm² / rígido / > 10 N |
| 0,2 mm² / flexible / > 10 N | |
| 1,5 mm² / rígido / > 40 N | |
| 1,5 mm² / flexible / > 40 N | |
| Fuerza de inserción/tracción | |
| Resultado | Prueba superada |
| Número de ciclos | 25 |
| Fuerza de inserción por poste aprox. | 7 N |
| Fuerza de tracción por poste aprox. | 4 N |
| Soporte de contacto en uso | |
| Especificación de la prueba | DIN EN 60512-15-1:2009-03 |
| Ámbitos de aplicación de los titulares de contactos Aplicación >20 N | Prueba superada |
| Resistencia de las letras | |
| Especificación de la prueba | DIN EN 60068-2-70:1996-07 |
| Resultado | Prueba superada |
| Polarización y codificación | |
| Especificación de la prueba | DIN EN 60512-13-5:2006-11 |
| Resultado | Prueba superada |
| Inspección visual | |
| Especificación de la prueba | DIN EN 60512-1-1:2003-01 |
| Resultado | Prueba superada |
| Control dimensional | |
| Especificación de la prueba | DIN EN 60512-1-2:2003-01 |
| Resultado | Prueba superada |
| Prueba térmica Grupo de control C | |
| Especificación de la prueba | DIN EN 60512-5-1:2003-01 |
| Número de postes probados | 4 |
| Resistencia de aislamiento | |
| Especificación de la prueba | DIN EN 60512-3-1:2003-01 |
| Resistencia de aislamiento entre polos contiguos | > 5 MΩ |
| Ciclo de temperatura | |
| Especificación de la prueba | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultado | Prueba superada |
| Distancias de altura libre y de superficie Energía | |
| Especificación de la prueba | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de materiales aislantes | El |
| Resistencia a corrientes superficiales (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión nominal de aislamiento (III/3) | 800 V |
| Tensión nominal de impulso (III/3) | 8 kV |
| Valor libre mínimo - gama no homogénea (III/3) | 8 milímetros |
| Valor mínimo de fuga (III/3) | 10 milímetros |
| Tensión nominal de aislamiento (III/2) | 1000 V |
| Tensión nominal de impulso (III/2) | 8 kV |
| Valor mínimo de fuga - rango no homogéneo (III/2) | 8 milímetros |
| Valor mínimo de fuga (III/2) | 8 milímetros |
| Tensión nominal de aislamiento (II/2) | 1000 V |
| Tensión nominal de impulso (II/2) | 6 kilociclos |
| Valor mínimo de fuga - rango no homogéneo (II/2) | 5,5 mm |
| Valor mínimo de fuga (II/2) | 5,5 mm |
| Distancias de altura libre y de superficie Señal | |
| Especificación de la prueba | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Grupo de materiales aislantes | El |
| Resistencia a corrientes superficiales (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensión nominal de aislamiento (III/3) | 160 V |
| Tensión nominal de impulso (III/3) | 2,5 kV |
| Valor libre mínimo - gama no homogénea (III/3) | 1,5 mm |
| Valor mínimo de fuga (III/3) | 2 milímetros |
| Tensión nominal de aislamiento (III/2) | 160 V |
| Tensión nominal de impulso (III/2) | 2,5 kV |
| Valor mínimo de fuga - rango no homogéneo (III/2) | 1,5 mm |
| Valor mínimo de fuga (III/2) | 1,5 mm |
| Tensión nominal de aislamiento (II/2) | 320 V |
| Tensión nominal de impulso (II/2) | 2,5 kV |
| Valor mínimo de fuga - rango no homogéneo (II/2) | 1,5 mm |
| Valor mínimo de fuga (II/2) | 1,6 mm |
| Prueba de vibración | |
| Especificación de la prueba | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frecuencia | 10 - 150 - 10 Hz |
| Velocidad de barrido | 1 octava/min |
| Amplitud | 0,35 mm (10 Hz ... 60,1 Hz) |
| Aceleración | 5g (60,1 Hz ... 150 Hz) |
| Duración de la prueba por eje | 2,5 h |
| Instrucciones de la prueba | Ejes X, Y y Z |
| Control de vida eléctrica | |
| Especificación de la prueba | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tensión de impulso vertical sobre el nivel del mar | 7,3 kV |
| Resistividad de masa R1 | 0,42 mΩ |
| Resistividad de masa R2 | 0,46 mΩ |
| Ciclos de maniobra | 25 |
| Resistencia de aislamiento entre polos contiguos | > 5 MΩ |
| Climatizador | |
| Especificación de la prueba | DIN EN ISO 6988:1997-03 |
| Estrés debido a la corrosión | 0,2 dm3SABER2en 300 dm3/40 °C/1 ciclo |
| Estrés por efecto del calor | 100 °C/168 h |
| Voltaje fijo de CA | 3,31 kV |
| Condiciones ambientales | |
| Temperatura ambiente (en funcionamiento) | -40 °C ... 105 °C (dependiendo de la curva de reducción) |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 70 °C |
| Humedad relativa (transporte y almacenamiento) | 30 % ... 70 % |
| Temperatura ambiente (montaje) | -5 °C ... 100 °C |
| Embalaje | Embalado en cartón |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 3 |
| Número de filas de contactos de enchufe (EF006935) | 1 |
| Medida de la rejilla de los contactos (EF007326) | 7.62 mm |
| Dimensión modular de las conexiones (EF006827) | 7.62 mm |
| Corriente nominal In (EF008250) | 41 A |
| Tensión nominal (EF000228) | 1000 V |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.75 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.75 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.75 mm² |
| Sección de conductor conectable (EF007343) | 10 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Material de recubrimiento del contacto (EF004020) | Estaño |
| Material del contacto (EF007544) | Cobre |
| Material del cuerpo aislante (EF007543) | Otros |
| Material de carcasa (EF001596) | Otros |
| Color de la carcasa (EF000136) | Verde |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura de operatividad (EF002393) | -40 °C |
