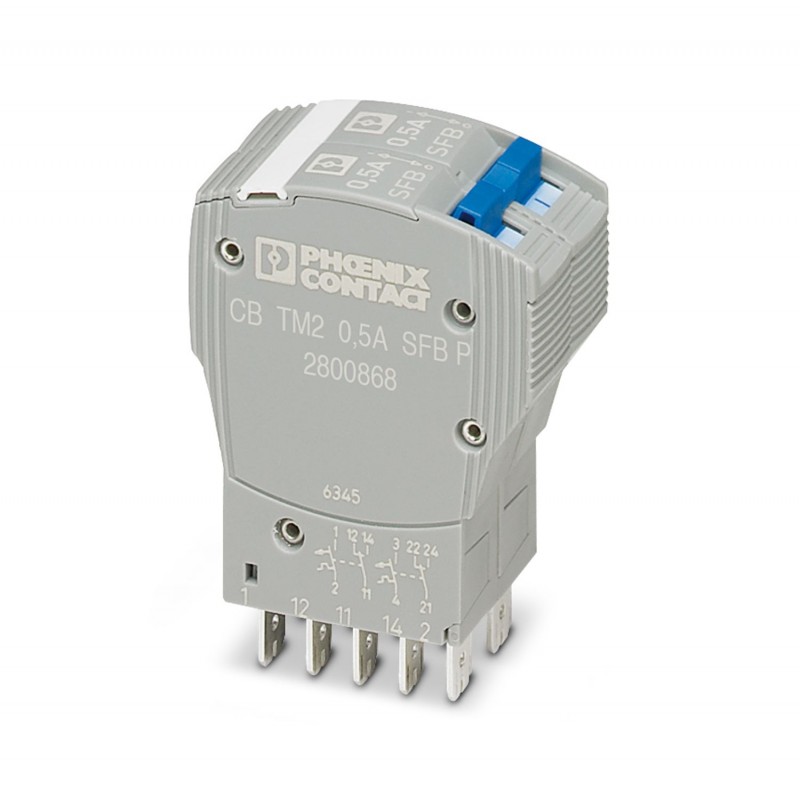

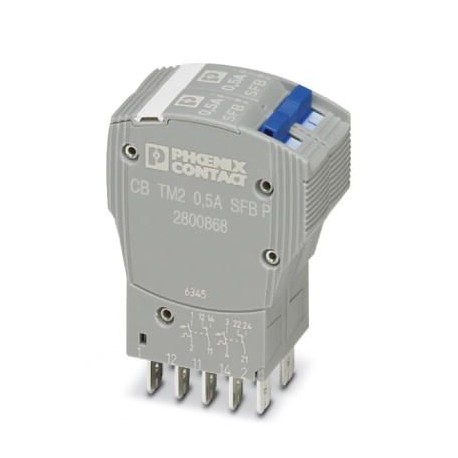

CB TM2 0.5A SFB P 2800868 PHOENIX CONTACT Interrup. protec. termomagnéticos, 2 polos, curva caract. activ. S..
CB TM2 0.5A SFB P
2800868
PHOENIX_CONTACT
Interrup. protec. termomagnéticos, 2 polos, curva caract. activ. SFB, 2 contactos invertidos, conector para elemento base.
Disyuntores, fusibles > Interruptor de protección
Protección sobretensiones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Generalidades | Para una instalación en serie, la corriente nominal podrá conducirse solo al 80 % o tiene que sobredimensionarse de modo correspondiente. |
| Tipo de producto | Interruptores de protección de aparatos, termomagnéticos |
| Familia de productos | CB TM |
| Construcción | Macho |
| Número de polos | 2 |
| Número de canales | 1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 06 |
| Propiedades de aislamiento | |
| Grado de polución | 2 |
| Tipo de fusible | Fusible automático |
| Generalidades | |
| Tensión nominal | 80 V DC (IEC 60934) |
| 80 V DC (UL 1077) | |
| 80 V DC (UL 508 - con zócalo de enchufe) | |
| Tensión asignada de aislamiento Ui | 277 V AC (UL 1077) |
| 250 V AC (IEC 60934) | |
| Corriente asignada IN | 0,5 A (IEC 60934) |
| Carga inductiva según UL 1077 | |
| 0,5 A DC (Carga poco inductiva según UL 1077) | |
| 0,5 A DC (Carga inductiva según UL 508, con zócalo de enchufe) | |
| 0,5 A DC (Carga poco inductiva según UL 508, con zócalo de enchufe) | |
| Tensión transitoria de dimensionamiento | 2,5 kV (aislamiento reforzado en zona de sujeción) |
| Resistencia de aislamiento Riso | > 100 MΩ (500 VDC) |
| Circuito de corriente auxiliar | 277 V AC / 0,5 A (inducc. mínima) |
| 277 V AC / 1 A (inducc. mín., 2000 periodicidad de cambio de estado máx.) | |
| 50 V DC / 1 A (inducc. mínima) | |
| Tipo de accionamiento | Modelo S |
| Tipo de disparo | TM (termomagnético) |
| Grado de disparo | Disparo libre (positivo) |
| Resistencia del equipo | 4,9 Ω |
| Fusible previo necesario | ≥ 15 A (I > Icn) |
| Capcidad de ruptura asignada en cortocircuito Icn | 600 A (80 V DC) |
| Capacidad de ruptura en cortocircuito | 1000 A AC (277 V AC) |
| 1000 A DC (50 V DC) | |
| Rigidez dieléctrica | 3000 V AC (Rango de accionamiento) |
| 1500 V AC (Circuito principal a auxiliar) | |
| 1500 V AC (Circuito principal abierto) | |
| 1000 V AC (Circuito auxiliar abierto) | |
| 1500 V AC (Polo a polo) | |
| Periodicidades de cambio de estado máximas | 6000 (240 V AC / 1 x In) |
| 3000 (80 V DC / 1 x In) | |
| Fusible | SFB |
| Potencia disipada | 1,25 W (en el servicio nominal por canal) |
| Caída de tensión | 2,5 V (para 1 x In) |
| Contacto auxiliar | |
| Tensión de servicio mínima UmínDC | 10 V |
| Tensión de servicio máxima Umáx.DC | 240 V |
| Tensión de servicio máxima Umáx.AC | 240 V |
| Corriente de servicio mínima Imín | 10 mA |
| Corriente de servicio máxima Imáx. | 1 A |
| Tipo de conexión | enchufable |
| Tipo de conexión | enchufable |
| Esquema de dimensiones |  |
| Anchura | 24,6 mm |
| Altura | 45 mm |
| Profundidad | 52 mm |
| Color | gris (RAL 7042) |
| negro (RAL 9005) | |
| Clase de inflamabilidad según UL 94 | V-0 |
| Grupo material aislante | II |
| Datos mecánicos | |
| Pared lateral abierta | No |
| Condiciones ambientales | |
| Índice de protección | IP30 (Rango de accionamiento) |
| Temperatura ambiente (servicio) | -30 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Comprobación de humedad | 240 h, 95 % RH, 40 °C |
| Choques (en servicio) | 30g (IEC 60068-2-27, prueba Ea) |
| Vibración (en servicio) | 8g (IEC 60068-2-6, Test Fc) |
| Homologación UL | |
| Marcado | UL Listed UL 508 |
| UL/C-UL Recognized UL 1077 | |
| CSA | |
| Marcado | CSA CAN/CSA-C22.2 No. 235-04 |
| Homologación para la construcción naval | |
| Marcado | DNV GL |
| Normas/disposiciones | EN 60934 |
| Tipo de montaje | en elemento de base |
| Característica | Valor |
|---|---|
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | Otros |
| Número de polos (EF001391) | 2 |
| Método de construcción (EF000767) | Toma |
| Anchura (EF000008) | 24.6 mm |
| Altura (EF000040) | 45 mm |
| Profundidad (EF000049) | 52 mm |
| Método de montaje (EF000003) | Otros |
| Tensión de funcionamiento (EF000111) | 80 V |
| Intensidad nominal (EF000001) | 0.5 A |
| Limitación de corriente activa x IN (EF011922) | 0 |
| Tipo de fusible (EF011923) | Otros |
| Con contacto de telecomunicación (EF000422) | No |
| Temperatura ambiente durante el funcionamiento (EF007515) | -30 °C |
