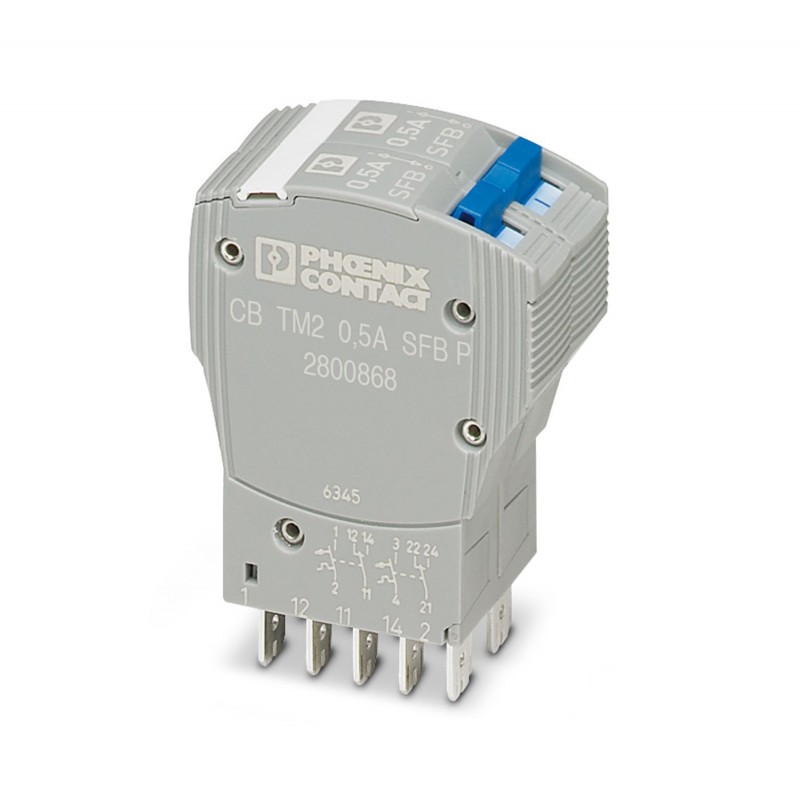

CB TM2 0.5A SFB P 2800868 PHOENIX CONTACT Disjoncteur de protection d'appareils thermomagnétique
CB TM2 0.5A SFB P
2800868
PHOENIX_CONTACT
Disjoncteur de protection d'appareils thermomagnétique
Interruption. Protec. thermomagnétique, 2 pôles, caractère courbe. activ. SFB, 2 contacts inversés, connecteur pour élément de base.
Support de protection d'appareil thermomagnétique, 2 pôles, ligne de caractéristique de déclenchement SFB, 2 contacts inverseurs, connecteur mâle pour élément de base.
Appareils de protection des installations, des équipements et des personnes > Disjoncteur d'appareillage
Protection surtensions
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Généralités | En cas de montage en série, l'intensité nominale de l'appareil ne doit pas dépasser 80 %, ou elle doit être surdimensionnée en conséquence. |
| Type de produit | Disjoncteur de protection d'appareils, thermomagnétique |
| Gamme de produits | CB TM |
| Type | Connecteur mâle |
| Nombre de pôles | 2 |
| Nombre de voies | 1 |
| État de la gestion des données | |
| Révision de l'article | 06 |
| Propriétés d'isolation | |
| Degré de pollution | 2 |
| Type de fusible | Disjoncteur |
| Généralités | |
| Tension de référence | 80 V DC (CEI 60934) |
| 80 V DC (UL 1077) | |
| 80 V DC (UL 508 - avec embase enfichable) | |
| Tension assignée d'isolement Ui | 277 V AC (UL 1077) |
| 250 V AC (CEI 60934) | |
| Courant de référence IN | 0,5 A (CEI 60934) |
| charge inductive selon UL 1077 | |
| 0,5 A DC (charge à faible induction selon UL 1077) | |
| 0,5 A DC (charge inductive selon UL 508 - avec embase enfichable) | |
| 0,5 A DC (charge à faible induction selon UL 508 - avec embase enfichable) | |
| Tension de tenue aux chocs assignée | 2,5 kV (Isolation renforcée dans la zone de manœuvre) |
| Résistance d'isolement Riso | > 100 MΩ (500 V DC) |
| Circuit auxiliaire | 277 V AC / 0,5 A (à faible induction) |
| 277 V AC / 1 A (à faible induction, 2000 cycles maxi) | |
| 50 V DC / 1 A (à faible induction) | |
| Type d'actionnement | Type S |
| Mode de déclenchement | TM (thermomagnétique) |
| Degré de déclenchement | Déclenchement libre (positif) |
| Résistance appareil | 4,9 Ω |
| Fusible requis en amont | ≥ 15 A (I > Icn) |
| Pouvoir de coupure assigné de court-circuit Icn | 600 A (80 V DC) |
| Pouvoir de coupure de court-circuit | 1000 A AC (277 V AC) |
| 1000 A DC (50 V DC) | |
| Rigidité diélectrique | 3000 V AC (Zone de manœuvre) |
| 1500 V AC (Circuit principal/auxiliaire) | |
| 1500 V AC (Circuit principal ouvert) | |
| 1000 V AC (Circuit auxiliaire ouvert) | |
| 1500 V AC (Pôle à pôle) | |
| Nombre de cycles maxi | 6000 (240 V AC / 1 x In) |
| 3000 (80 V DC / 1 x In) | |
| Fusible | SFB |
| Puissance dissipée | 1,25 W (en régime nominal par canal) |
| Chute de tension | 2,5 V (pour 1 x In) |
| Contact auxiliaire | |
| Tension de service minimale UminDC | 10 V |
| Tension de service maximale UmaxDC | 240 V |
| Tension de service maximale UmaxAC | 240 V |
| Courant de service minimal Imin | 10 mA |
| Courant de service maximal Imax | 1 A |
| Type de raccordement | enfichable |
| Type de raccordement | enfichable |
| Dessin coté |  |
| Largeur | 24,6 mm |
| Hauteur | 45 mm |
| Profondeur | 52 mm |
| Couleur | gris (RAL 7042) |
| noir (RAL 9005) | |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Groupe d'isolant | II |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Conditions ambiantes | |
| Indice de protection | IP30 (Zone de manœuvre) |
| Température ambiante (fonctionnement) | -30 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Test hygrométrique | 240 h, 95 % RH, 40 °C |
| Choc (fonctionnement) | 30g (CEI 60068-2-27, test Ea) |
| Vibration (fonctionnement) | 8g (CEI 60068-2-6, test Fc) |
| Homologation UL | |
| Repérage | UL Listed UL 508 |
| UL/C-UL Recognized UL 1077 | |
| CSA | |
| Repérage | CSA CAN/CSA-C22.2 No. 235-04 |
| Homologation construction navale | |
| Repérage | DNV GL |
| Normes/prescriptions | EN 60934 |
| Type de montage | sur embase |
| Caractéristique | Valeur |
|---|---|
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | Autre |
| Nombre de pôles (EF001391) | 2 |
| Type de construction (EF000767) | Prise |
| Largeur (EF000008) | 24.6 mm |
| Hauteur (EF000040) | 45 mm |
| Profondeur (EF000049) | 52 mm |
| Type de montage (EF000003) | Autre |
| Tension de fonctionnement (EF000111) | 80 V |
| Courant nominal (EF000001) | 0.5 A |
| Limitation de l'intensité active x IN (EF011922) | 0 |
| Type de fusible (EF011923) | Autre |
| Avec contact de signalisation à distance (EF000422) | Non |
| Température ambiante en fonctionnement (EF007515) | -30 °C |
