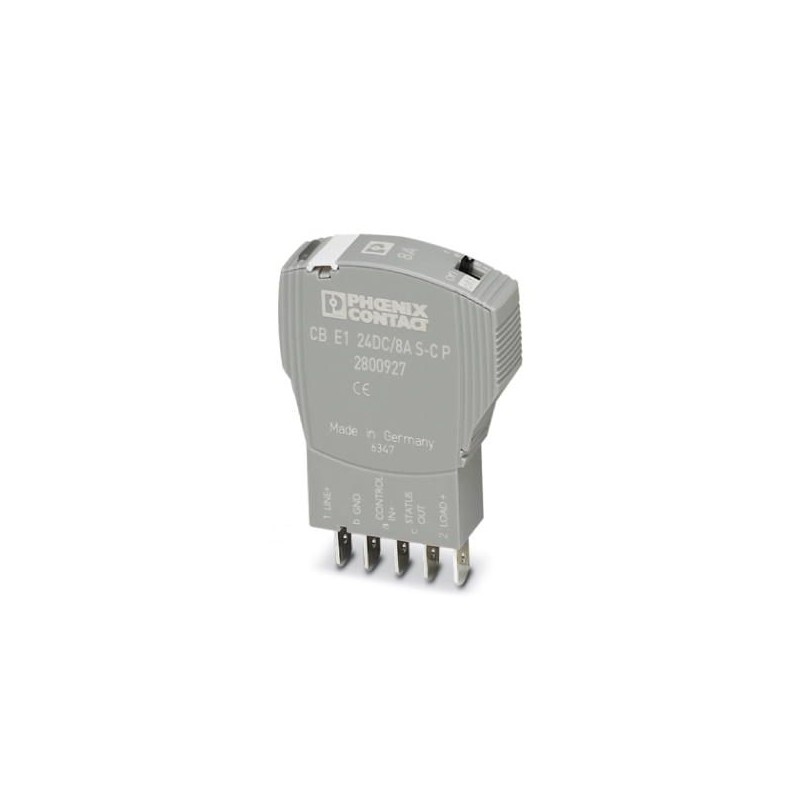

CB E1 24DC/8A S-C P 2800927 PHOENIX CONTACT Interrup. protec. electrónico, 1 polo, limitador de corriente ac..
CB E1 24DC/8A S-C P
2800927
PHOENIX_CONTACT
Interrup. protec. electrónico, 1 polo, limitador de corriente activo, salida de estado y entrada de control, conector para elemento de base.
Disyuntores, fusibles > Interruptor de protección
Protección sobretensiones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2800927 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CLA134 - |
| Página del catálogo | Página 323 (C_4_2017) |
| EAN | 4046356690836 |
| Peso por unidad (sin incluir el embalaje) | 37,100 g |
| Número de tarifa arancelaria | 85362010 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 50 °C (sin condensación) |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Comprobación de humedad | 96 h, 95 % RH, 40 °C |
| Vibración (en servicio) | 3g (Según IEC 60068-2-6, prueba Fc) |
| Índice de protección | IP30 (Rango de accionamiento) |
Generalidades
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Tipo de montaje | en elemento de base |
| Color | gris |
| Número de polos | 1 |
| Grado de polución | 2 |
| Construcción | Macho |
Datos eléctricos
| Tipo de fusible | electrónico |
|---|---|
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Tensión de servicio | 24 V DC |
| 18 V DC ... 30 V DC | |
| Corriente nominal IN | 8 A |
| Tensión asignada de aislamiento Ui | 30 V (Circuito de carga) |
| Limitación de corriente activa | típ. 1,25 x IN |
| Corriente de reposo I0 | típ. 8 mA (en estado conectado) |
| típ. 11 mA (con salida de estado) | |
| Potencia disipada | 1,06 W (en funcionamiento nominal) |
| Derating de temperatura | 7,2 A (a 50 °C) |
| Tipo de disparo | E (electrónico) |
| Fusible previo necesario | No necesario, elemento de seguridad integrado |
| Rigidez dieléctrica | máx. 30 V DC (Circuito de carga) |
| Caída de tensión | 120 mV (con IN) |
| Tiempo de desconexión circuito de carga | 80 ms (véase la curva característica de tiempo/corriente) |
| Desconexión de subtensión del circuito de carga | < 14 V (típ. APAG.) |
| > 17 V (típ. CON.) | |
| carga máx. capacitiva circuito de carga | 20000 µF |
| Tensión de salida salida de estado | 24 V DC |
| Corriente de salida salida de estado | máx. 0,2 A (Resistente a cortocircuitos) |
| Tensión de entrada entrada de reinicio | máx. 30 V DC |
| Absorción de corriente entrada de reinicio | típ. 2,6 mA (con 24 V DC) |
| Tipo de contacto del contacto auxiliar | Salida de señal con conmutación a positivo |
Normas y especificaciones
| Normas/disposiciones | UL 2367 Reconocidos por UL |
|---|---|
| UL 508 Incluidos en la lista UL/C-UL | |
| EMV EN 61000-6-3 Emisión de ruido | |
| EMV EN 61000-6-2 Inmunidad a interferencias |
Clasificaciones
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
| Característica | Valor |
|---|---|
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | Otros |
| Número de polos (EF001391) | 1 |
| Método de construcción (EF000767) | Toma |
| Anchura (EF000008) | 12.3 mm |
| Altura (EF000040) | 45 mm |
| Profundidad (EF000049) | 52 mm |
| Método de montaje (EF000003) | Otros |
| Tensión de funcionamiento (EF000111) | 30 V |
| Intensidad nominal (EF000001) | 8 A |
| Limitación de corriente activa x IN (EF011922) | 1.25 |
| Tipo de fusible (EF011923) | Electrónico |
| Fail-Safe-Element (EF011924) | 15 A |
| Tiempo de desconexión (EF011925) | 0.08 ms |
| Carga capacitiva máx. (EF011926) | 0.02 µF |
| Con contacto de telecomunicación (EF000422) | No |
| Temperatura ambiente durante el funcionamiento (EF007515) | -25 °C |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN CONTRA SOBRETENSIONES PHOENIX ES.pdf | 10 Mbytes |
|
| PHOENIX CONTACT-2800927-CB E1 24DC/8A S-C P | 549 Kbytes |
|
