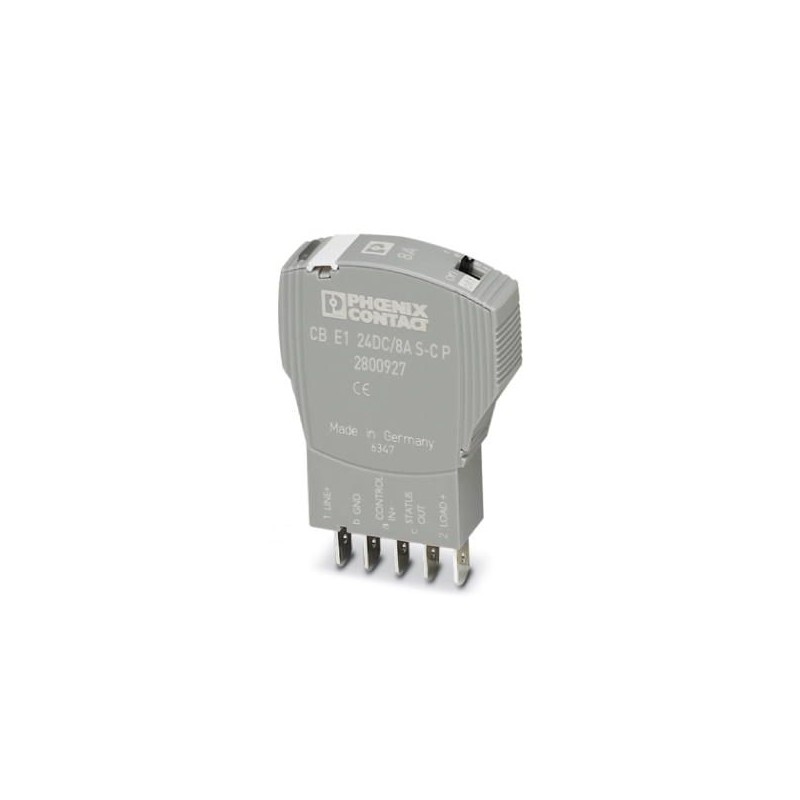

CB E1 24DC/8A S-C P 2800927 PHOENIX CONTACT Elektronischer Geräteschutzschalter, 1-polig, aktive Strombegren..
CB E1 24DC/8A S-C P
2800927
PHOENIX_CONTACT
Elektronischer Geräteschutzschalter, 1-polig, aktive Strombegrenzung, Statusausgang und Steuereingang, Stecker für Basiselement.
Unterbrechung. Elektronik, 1-polig, aktiver Strombegrenzer, Statusausgang und Steuereingang, Anschluss für Basiselement.
Schutzschaltgeräte, Sicherungen > Geräteschutzschalter
Überspannungsschutz
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Allgemein
| Brennbarkeitsklasse nach UL 94 | V0 |
|---|---|
| Montageart | auf Basiselement |
| Farbe | grau |
| Polzahl | 1 |
| Verschmutzungsgrad | 2 |
| Bauform | Stecker |
Elektrische Daten
| Sicherungstyp | elektronisch |
|---|---|
| Bemessungsstoßspannung | 0,5 kV |
| Betriebsspannung | 24 V DC |
| 18 V DC ... 30 V DC | |
| Nennstrom IN | 8 A |
| Bemessungsisolationsspannung Ui | 30 V (Lastkreis) |
| Erforderliche Vorsicherung | nicht erforderlich, integriertes Fail-Safe-Element |
| Aktive Strombegrenzung | typ. 1,25 x IN |
| Kontaktausführung | ohne galvanische Trennung |
| Ruhestrom I0 | typ. 8 mA (im eingeschalteten Zustand) |
| typ. 11 mA (mit Statusausgang) | |
| Verlustleistung | 1,06 W (im Nennbetrieb) |
| Temperaturderating | 7,2 A (bei 50 °C) |
| Auslöseart | E (elektronisch) |
| Spannungsfestigkeit | max. 30 V DC (Lastkreis) |
| Spannungsfall | 120 mV (bei IN) |
| Kontaktausführung | ohne galvanische Trennung |
| Abschaltzeit Lastkreis | 80 ms (siehe Zeit/Strom-Kennlinie) |
| Unterspannungsabschaltung Lastkreis | < 14 V (typ. AUS) |
| > 17 V (typ. EIN) | |
| Max. kapazitive Last Lastkreis | 20000 µF |
| Ausgangsspannung Statusausgang | 24 V DC |
| Ausgangsstrom Statusausgang | max. 0,2 A (Kurzschlussfest) |
| Eingangsspannung Reseteingang | max. 30 V DC |
| Stromaufnahme Reseteingang | typ. 2,6 mA (bei 24 V DC) |
| Kontaktart des Hilfskontaktes | Plusschaltender Signalausgang |
Maße
| Höhe | 45 mm |
|---|---|
| Breite | 12,3 mm |
| Tiefe | 52 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 50 °C (keine Betauung) |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Feuchtigkeitsprüfung | 96h, 95% RH, 40 °C |
| Schutzart | IP30 (Betätigungsbereich) |
Normen und Bestimmungen
| Normen/Bestimmungen | UL 2367 UL Recognized |
|---|---|
| UL 508 UL/C-UL Listed | |
| EMV EN 61000-6-3 Störaussendung | |
| EMV EN 61000-6-2 Störfestigkeit |
| Merkmal | Wert |
|---|---|
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | sonstige |
| Polzahl (EF001391) | 1 |
| Bauform (EF000767) | Stecker |
| Breite (EF000008) | 12.3 mm |
| Höhe (EF000040) | 45 mm |
| Tiefe (EF000049) | 52 mm |
| Montageart (EF000003) | sonstige |
| Betriebsspannung (EF000111) | 30 V |
| Nennstrom (EF000001) | 8 A |
| Aktive Strombegrenzung x IN (EF011922) | 1.25 |
| Sicherungstyp (EF011923) | elektronisch |
| Fail-Safe-Element (EF011924) | 15 A |
| Abschaltzeit (EF011925) | 0.08 ms |
| Max. kapazitive Last (EF011926) | 0.02 µF |
| Mit Fernmeldekontakt (EF000422) | Nein |
| Umgebungstemperatur während des Betriebs (EF007515) | -25 °C |
