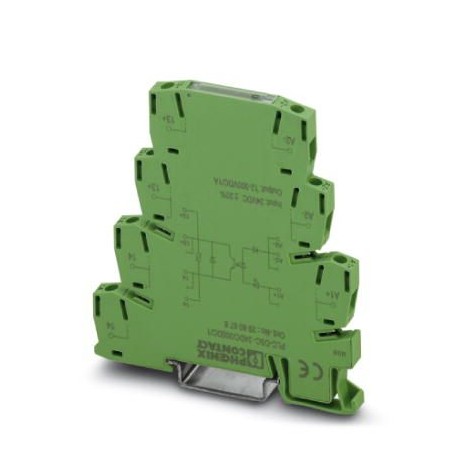

PLC-OSP-120AC/300DC/ 1 2980872 PHOENIX CONTACT Módulo de relés de estado sólido
PLC-OSP-120AC/300DC/ 1
2980872
PHOENIX_CONTACT
Módulo de relés de estado sólido
Inicio > PHOENIX_CONTACT
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2980872 |
|---|---|
| Unidad de embalaje | 1 |
| Página del catálogo | Página 352 (C-7-2013) |
| EAN | 4046356051606 |
| Número de tarifa arancelaria | 85364900 |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Datos de entrada
| Tensión nominal de entrada UN | 120 V AC |
|---|---|
| Margen de tensión de entrada referido a UN | 0,8 ... 1,1 |
| Rango de tensión de entrada | 96 V AC ... 132 V AC |
| Umbral de conmutación Señal "0" referido a UN | ≤ 0,4 |
| Umbral de conmutación Señal "1" referido a UN | ≥ 0,8 |
| Corriente de entrada típica a UN | 5,6 mA |
| Tiempo de conexión típico | 19 ms |
| Tiempo de desconexión típico | 6 ms |
| Indicación de la tensión de servicio | LED amarillo |
| Denominación de la protección | Puente rectificador |
| Circuito de protección/componente de protección | Puente rectificador |
| Frecuencia de transmisión | 10 Hz |
Datos de salida
| Denominación | Datos de salida |
|---|---|
| Gama de tensión de salida | 12 V DC ... 300 V DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre puntos de embornaje iguales de módulos contiguos. Un puenteado de potencial se efectúa en ese caso con FBST 8-PLC...o...FBST 500...) |
| Corriente constante límite | 1 A (ver curva derating) |
| Caída de tensión con corriente constante límite máxima | < 500 mV |
| Denominación de la protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Circuito de protección/componente de protección | Diodo contra inv. de polaridad |
| Varistor |
Datos de conexión lado de entrada
| Denominación Conexión | Lado de entrada |
|---|---|
| Tipo de conexión | Conexión por resorte |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Datos de conexión lado de salida
| Denominación Conexión | Lado de salida |
|---|---|
| Tipo de conexión | Conexión por resorte |
| Longitud a desaislar | 8 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| Sección de conductor AWG | 26 ... 14 |
Generalidades
| Posición para el montaje | discrecional |
|---|---|
| Indicaciones de montaje | Alineables sin separación |
| Modo operativo | Tiempo de trabajo 100 % |
| Clase de combustibilidad según UL 94 | V0 |
| Denominación | Normas / especificaciones |
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
Normas y especificaciones
| Conexión según norma | CUL |
|---|---|
| Denominación | Normas / especificaciones |
| Normas/especificaciones | IEC 60664 |
| EN 50178 | |
| Tensión de aislamiento de dimensionamiento | 300 V |
| Tensión transitoria de dimensionamiento | 2,5 kV |
| Aislamiento | Aislamiento básico |
| Grado de polución | 2 |
| Categoría de sobretensiones | III |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371001eCl@ss 5.127371001eCl@ss 6.027371604eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| Ficha técnica 1: 2980872 - PLC-OSP-120AC/300DC/ 1 | 189 Kbytes |
 |
| Catálogo completo 1: 2980872 - PLC-OSP-120AC/300DC/ 1 | 16 Mbytes |
|
