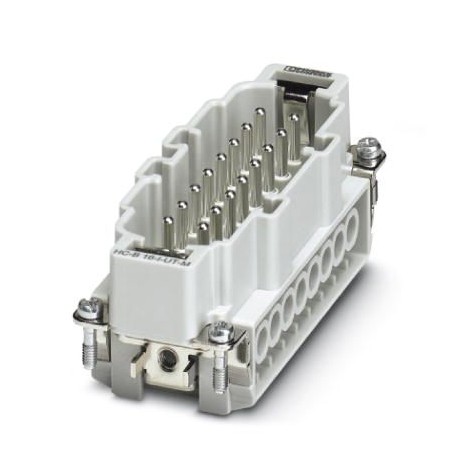

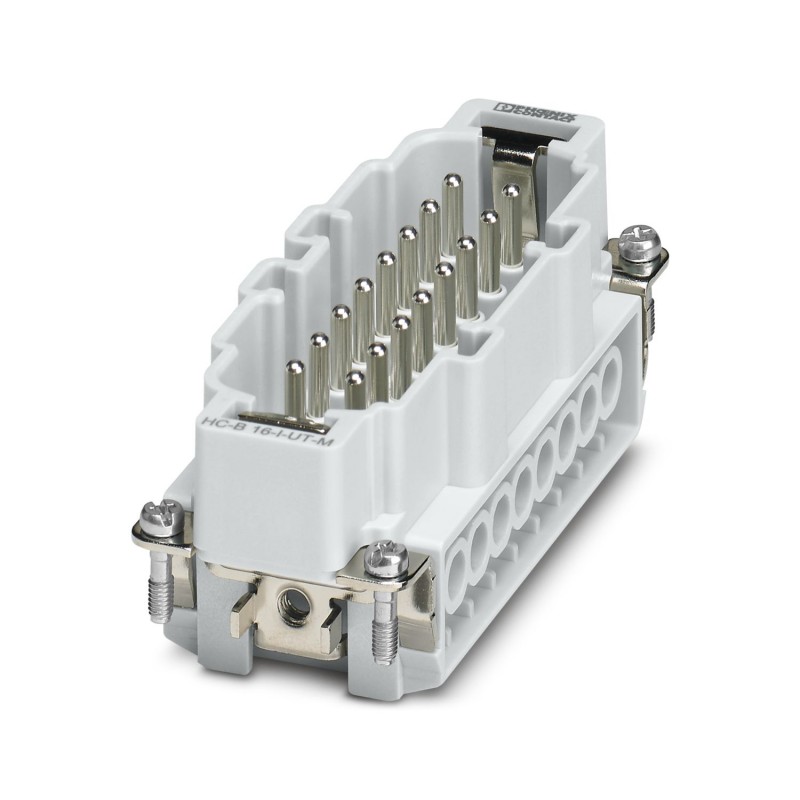

HC-B 16-I-UT-M-32 1584871 PHOENIX CONTACT Inserto de contactos, número de polos: 16+PE, tamaño: B16, Macho, ..
HC-B 16-I-UT-M-32
1584871
PHOENIX_CONTACT
Inserto de contactos, número de polos: 16+PE, tamaño: B16, Macho, Conexión por tornillo, 500 V, 16 A, 0,5 mm² ... 2,5 mm²
Inserción de contacto, número de posiciones: 16+PE, tamaño: B16, Pin, Conexión por tornillo, 500 V, 16 A, 0,5 mm2... 2,5 mm2
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1584871 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF7ABC - |
| Página del catálogo | Página 539 (C_2_2017) |
| EAN | 4046356156080 |
| Peso por unidad (sin incluir el embalaje) | 83,600 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | CN (China) |
Generalidades
| Observación | Para carcasa HEAVYCON ADVANCE del modelo B16 y carcasa HEAVYCON del modelo B16 / B32. Las conexiones enchufables deben accionarse sólo sin carga/tensión. |
|---|---|
| Los conectores deben accionarse sólo sin carga/tensión. | |
| Técnica de conexión | Conexión por tornillo |
| Par de apriete | 0,5 Nm ... 0,8 Nm |
| Cuchilla de destornillador | 0,5 x 3,5 mm |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| N.º polos | 16+PE |
| Ciclos de enchufe | ≥ 500 |
| Tamaño | B16 |
| Numeración de contacto | 17 - 32 |
| Sección de conexión | 0,5 mm² ... 2,5 mm² (válido para conductores flexibles con puntera) |
| Sección de conexión AWG | 20 ... 14 |
| Longitud a desaislar del conductor individual | 8 mm |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Los conectores deben accionarse sólo sin carga/tensión. |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
|---|
Datos del material
| Material contacto | Aleación de cobre |
|---|---|
| Material superficie del contacto | Ag |
| Material soporte de contactos | PC |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 500 V |
|---|---|
| Tensión transitoria de dimensionamiento | 6 kV |
| Corriente asignada | 20 A |
Normas y especificaciones
| Conexión según norma | CSA |
|---|---|
| Normas de construcción y ensayo | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Característica | Valor |
|---|---|
| Número de contactos de potencia (EF012216) | 16 |
| Número de contactos de control (EF012217) | 0 |
| Inserto de contactos sin contactos (EF007324) | No |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 16 |
| Diámetro del contacto del enchufe (EF007320) | 2.5 mm |
| Material del inserto del conector (EF007545) | Termoplástico |
| Corriente nominal In (EF008250) | 16 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 500 V |
| Picos de tensión nominal (EF002993) | 6 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.5 mm² |
| Sección de conductor conectable (EF007343) | 0.5 mm² |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material del inserto de contacto (EF008521) | Termoplástico |
| Material del contacto (EF007544) | Otras aleaciones de cobre |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | Sí |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Anchura (EF000008) | 34 mm |
| Altura (EF000040) | 32 mm |
| Profundidad (EF000049) | 84 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO ACCESO PARA ARMARIO DE CONTROL PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-1584871-HC-B 16-I-UT-M-32 | 128 Kbytes |
|
