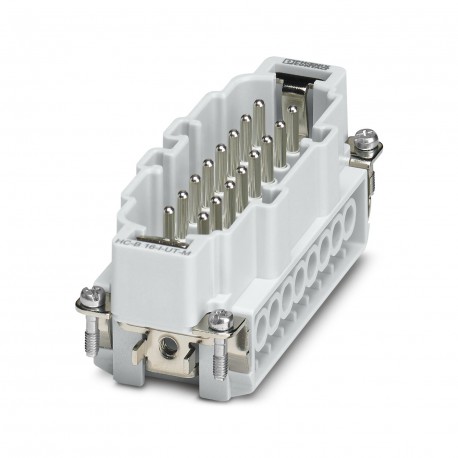

HC-B 16-I-UT-M-32 1584871 PHOENIX CONTACT Inserto contatti
HC-B 16-I-UT-M-32
1584871
PHOENIX_CONTACT
Inserto contatti
Inserto portacontatti, Numero di poli: 16+PE, Grandezza: B16, Maschio, Collegamento a vite, 500 V, 16 A, 0,5 mm² ... 2,5 millimetri²
Inserimento contatto, numero di posizioni: 16+PE, dimensione: B16, perno, connessione a vite, 500 V, 16 A, 0,5 mm2... 2,5 mm2
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1584871 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF7ABC - |
| Pagina catalogo | Pagina 539 (C_2_2017) |
| GTIN | 4046356156080 |
| Peso per pezzo (confezione esclusa) | 83,600 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | CN (Cina) |
Generalità
| Nota | Per custodia HEAVYCON-ADVANCE serie B16 e HEAVYCON serie B16 / B32. I connettori possono essere estratti solo in assenza di carico/tensione. |
|---|---|
| I connettori possono essere estratti solo in assenza di carico/tensione. | |
| Tecnica di connessione | Connessione a vite |
| Coppia di serraggio | 0,5 Nm ... 0,8 Nm |
| Cacciavite | 0,5 x 3,5 mm |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| N. poli | 16+PE |
| Cicli di manovra | ≥ 500 |
| Dimensioni | B16 |
| Numerazione contatto | 17 - 32 |
| Sezione di collegamento | 0,5 mm² ... 2,5 mm² (vale per conduttori flessibili con capocorda) |
| Sezione di collegamento AWG | 20 ... 14 |
| Lunghezza di spelatura nei singoli conduttori | 8 mm |
| Indicazione per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| Montaggio | I connettori possono essere estratti solo in assenza di carico/tensione. |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C (incluso il surriscaldamento) |
|---|
Dati materiale
| Materiale contatto | Lega di rame |
|---|---|
| Materiale superficie contatti | Ag |
| Materiale inserto portacontatti | PC |
Dati elettrici
| Tensione di dimensionamento (III/3) | 500 V |
|---|---|
| Tensione impulsiva di dimensionamento | 6 kV |
| Corrente di dimensionamento | 20 A |
Normative e prescrizioni
| Attacco a norma | CSA |
|---|---|
| Norme costruttive e di verifica | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Caratteristica | Valore |
|---|---|
| numero di contatti di potenza (EF012216) | 16 |
| numero di contatti di controllo (EF012217) | 0 |
| inserto di contatti senza contatti (EF007324) | No |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 16 |
| diametro del contatto maschio (EF007320) | 2.5 mm |
| materiale dell'inserto del connettore (EF007545) | materiale termoplastico |
| corrente nominale In (EF008250) | 16 A |
| temperatura ambiente (EF002386) | 125 °C |
| temperatura d'esercizio (EF002393) | -40 °C |
| tensione nominale (EF000228) | 500 V |
| tensione impulsiva nominale (EF002993) | 6 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 3 |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| con griglia di protezione (EF000550) | No |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.5 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.5 mm² |
| materiale del rivestimento di contatto (EF004020) | altro |
| materiale dell'inserto del contatto (EF008521) | materiale termoplastico |
| materiale del contatto (EF007544) | altre leghe di rame |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | Sì |
| numero min. di cicli di innesto (EF012212) | 500 |
| larghezza (EF000008) | 34 mm |
| altezza (EF000040) | 32 mm |
| profondità (EF000049) | 84 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1584871-HC-B 16-I-UT-M-32 | 128 Kbytes |
|
