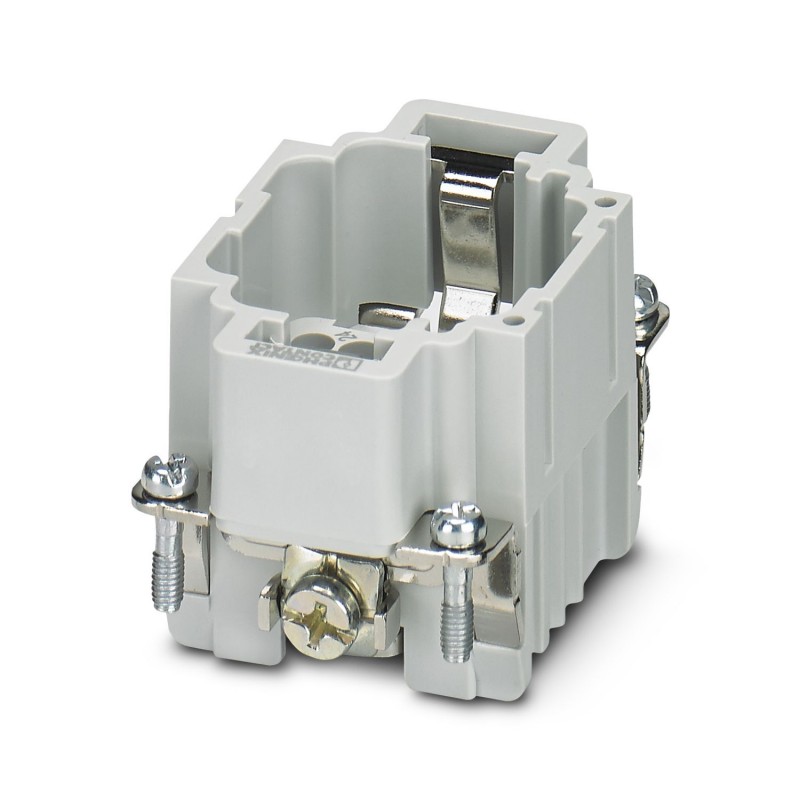

HC-DD24-I-CT-M 1584033 PHOENIX CONTACT Inserto de contactos, número de polos: 24+PE, tamaño: B6, número de c..
HC-DD24-I-CT-M
1584033
PHOENIX_CONTACT
Inserto de contactos, número de polos: 24+PE, tamaño: B6, número de conexiones por polo: 1, Macho, Conexión crimpada, 250 V, 10 A, 0,14 mm² ... 2,5 mm², aplicación: Señal
Inserto de contacto, número de polos: 24+PE, dimensiones: B6, número de conexiones por polo: 1, Enchufe, conexión de crimpado, 250 V, 10 A, 0,14 mm2 2,5 mm2, Aplicación: Señal
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1584033 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF7ABF - |
| Página del catálogo | Página 533 (C_2_2017) |
| EAN | 4046356133340 |
| Peso por unidad (sin incluir el embalaje) | 37,200 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | CN (China) |
Generalidades
| Observación | Para carcasa HEAVYCON ADVANCE y HEAVYCON del modelo B6, contactos de engarce CK1,6-ED (contactos de engarce no incluidos en el volumen de suministro) Las conexiones enchufables deben accionarse sólo sin carga/tensión. |
|---|---|
| Técnica de conexión | Conexión engastada |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| N.º polos | 24+PE |
| Ciclos de enchufe | ≥ 500 |
| Tamaño | B6 |
| Numeración de contacto | 1 - 24 |
| Sección de conexión | 0,14 mm² ... 2,5 mm² |
| Sección de conexión AWG | 26 ... 14 |
| Longitud a desaislar del conductor individual | 8 mm (0,14 ... 1,5 mm²) |
| 6 mm (2,5 mm²) | |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
| Los conectores deben enchufarse sólo sin carga/tensión. |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
|---|
Datos del material
| Material contacto | Aleación de cobre |
|---|---|
| Material superficie del contacto | Ag (alternativamente Au) |
| Material soporte de contactos | PC |
| Normas/disposiciones | PC: Protección antiincendios en vehículos sobre carriles - Conjuntos de requisitos R22, R23 y R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 250 V |
|---|---|
| Tensión transitoria de dimensionamiento | 4 kV |
| Corriente asignada | 10 A |
Normas y especificaciones
| Conexión según norma | CSA |
|---|---|
| Normas de construcción y ensayo | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Característica | Valor |
|---|---|
| Número de contactos de potencia (EF012216) | 24 |
| Número de contactos de control (EF012217) | 0 |
| Inserto de contactos sin contactos (EF007324) | Sí |
| Estilo de contacto (EF001587) | Pin |
| Número de polos (EF001391) | 24 |
| Diámetro del contacto del enchufe (EF007320) | 1.6 mm |
| Material del inserto del conector (EF007545) | Termoplástico |
| Corriente nominal In (EF008250) | 10 A |
| Temperatura ambiente (EF002386) | 125 °C |
| Temperatura de operatividad (EF002393) | -40 °C |
| Tensión nominal (EF000228) | 250 V |
| Picos de tensión nominal (EF002993) | 4 kV |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Ejecución de la conexión eléctrica (EF003961) | Conexión de engarce |
| Con protección de cable (EF000550) | No |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.14 mm² |
| Sección de conductor conectable (EF007343) | 0.14 mm² |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Material del inserto de contacto (EF008521) | Termoplástico |
| Material del contacto (EF007544) | Otras aleaciones de cobre |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | Sí |
| Número mín. de ciclos de acoplamiento (EF012212) | 500 |
| Anchura (EF000008) | 34 mm |
| Altura (EF000040) | 32.5 mm |
| Profundidad (EF000049) | 50.5 mm |
