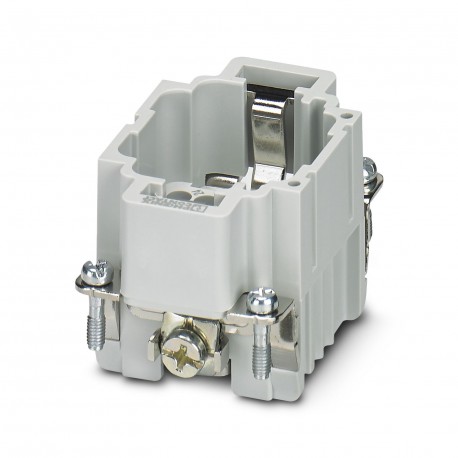

PHOENIX_CONTACT HC-DD24-I-CT-M 1584033 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HC-DD24-I-CT-M 1584033 PHOENIX CONTACT Kontakteinsatz

Artikel-Nr.: HC-DD24-I-CT-M

Code: 1584033

Hersteller: PHOENIX_CONTACT

Beschreibung:

Kontakteinsatz
Kontakteinsatz, Polzahl: 24+PE, Baugröße: B6, Anzahl Anschlüsse pro Pol: 1, Stecker, Crimpanschluss, 250 V, 10 A, 0,14 mm² ... 2,5 mm², Anwendung: Signal
Kontaktinsert, Anzahl der Polen: 24+PE, Abmessungen: B6, Anzahl der Verbindungen pro Pol: 1, Stecker, Crimp-Verbindung, 250 V, 10 A, 0,14 mm², 2,5 mm², Anwendung: Signal

Kategorien:

  • Steckverbinder > Kontakteinsatz für Rechtecksteckverbinder
  • PHOENIX_CONTACT > Industrielle Steckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 18,56 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 2-3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Kaufmännische Daten

Bestellschlüssel1584033
Verpackungseinheit1 STK
VerkaufsschlüsselD1 - Steckverbinder
KatalogseiteSeite 533 (C-2-2017)
GTIN4046356133340
Gewicht pro Stück (exklusive Verpackung)37,200 g
Gewicht pro Stück (inklusive Verpackung)37,500 g
Zolltarifnummer85389099
HerkunftslandCN (China)

Allgemein

HinweisFür HEAVYCON-ADVANCE und HEAVYCON-Gehäuse der Bauform B6, Crimpkontakte CK1,6-ED (Crimpkontakte nicht im Lieferumfang). Steckverbindungen dürfen nur last-/ spannungslos betätigt werden.
AnschlusstechnikCrimpanschluss
Verschmutzungsgrad3
ÜberspannungskategorieIII
Polzahl24+PE
Steckzyklen≥ 500
BaugrößeB6
Kontaktnummerierung1 - 24
Anschlussquerschnitt0,14 mm² ... 2,5 mm²
Anschlussquerschnitt AWG26 ... 14
Abisolierlänge der Einzelader8 mm (0,14 ... 1,5 mm²)
6 mm (2,5 mm²)
MontagehinweisDer bestimmungsgemäße Gebrauch sieht den Einbau in ein Gehäuse mit Schutzart IP54 oder besser vor
Steckverbinder dürfen nur last-/spannungslos gesteckt werden.

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 125 °C (einschließlich Kontakterwärmung)

Materialangaben

Material KontaktKupferlegierung
Material KontaktoberflächeAg (alternativ Au)
Material KontaktträgerPC
Normen/BestimmungenPC: Brandschutz in Schienenfahrzeugen - Anforderungssätze R22, R23 und R24 nach DIN EN 45545-2 (Gefahrenniveau HL1 - HL3)

Elektrische Kennwerte

Bemessungsspannung (III/3)250 V
Bemessungsstoßspannung4 kV
Bemessungsstrom10 A

Normen und Bestimmungen

Anschluss gemäß NormCSA
Bau- und PrüfvorschriftenDIN VDE 0627/86
DIN VDE 0110/02.79
DIN VDE 0110-1/04.97
IEC 60664-1, DIN IEC 60512
IEC 60352
Brennbarkeitsklasse nach UL 94V0

Environmental Product Compliance

China RoHSZeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e
Keine Gefahrstoffe über den Grenzwerten

Klassifikationen

ETIM for 1584033 Steckverbinder (EC000438)

MerkmalsnameAnzahl der Leistungskontakte (EF012216)
Merkmalswert24
MerkmalsnameAnzahl der Steuerkontakte (EF012217)
Merkmalswert0
MerkmalsnameKontakteinsatz ohne Kontakte (EF007324)
MerkmalswertJa
MerkmalsnameKontaktausführung (EF001587)
MerkmalswertStift
MerkmalsnamePolzahl (EF001391)
Merkmalswert24
MerkmalsnameDurchmesser Steckkontakt (EF007320)
Merkmalswert1.6 mm
MerkmalsnameWerkstoff des Steckverbindereinsatzes (EF007545)
MerkmalswertThermoplast
MerkmalsnameBemessungsstrom In (EF008250)
Merkmalswert10 A
MerkmalsnameUmgebungstemperatur (EF002386)
Merkmalswert125 °C
MerkmalsnameBetriebstemperatur (EF002393)
Merkmalswert-40 °C
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert250 V
MerkmalsnameBemessungsstoßspannung (EF002993)
Merkmalswert4 kV
MerkmalsnameÜberspannungskategorie (EF006785)
MerkmalswertIII
MerkmalsnameVerschmutzungsgrad (EF006786)
Merkmalswert3
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertCrimpanschluss
MerkmalsnameMit Drahtschutz (EF000550)
MerkmalswertNein
MerkmalsnameAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341)
Merkmalswert0.14 mm²
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert0.14 mm²
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertsonstige
MerkmalsnameWerkstoff des Kontakteinsatzes (EF008521)
MerkmalswertThermoplast
MerkmalsnameWerkstoff des Kontaktes (EF007544)
Merkmalswertsonstige Kupferlegierungen
MerkmalsnameBrennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521)
MerkmalswertV0
MerkmalsnameMit Schutzleiter (EF007468)
MerkmalswertJa
MerkmalsnameMin. Anzahl der Steckzyklen (EF012212)
Merkmalswert500
MerkmalsnameBreite (EF000008)
Merkmalswert34 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert32.5 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert50.5 mm
