HC-B 10-I-CT-M
1648212
PHOENIX_CONTACT
1

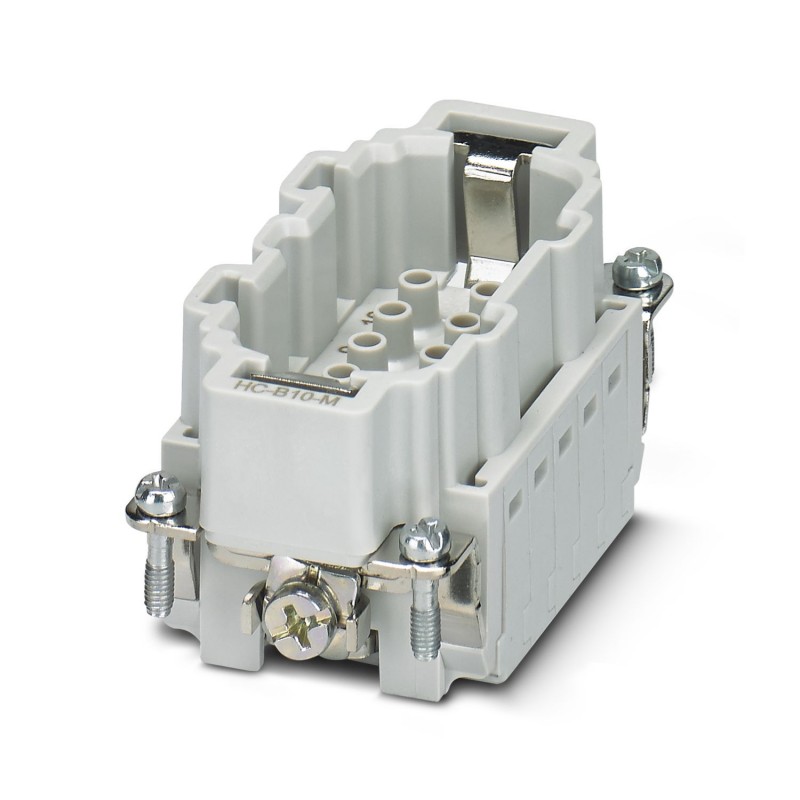

Inserto de machos HEAVYCON, serie B10, 10 polos, para contactos engastados
Inserto de contactos, número de polos: 10+PE, tamaño: B10, número de conexiones por polo: 1, Macho, Conexión engastada, 500 V, 16 A, 0,5 mm² ... 4 mm², aplicación: Potencia
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1648212 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | BF7ABC - |
Página del catálogo | Página 537 (C_2_2017) |
EAN | 4046356092340 |
Peso por unidad (sin incluir el embalaje) | 46,200 g |
Número de tarifa arancelaria | 85366990 |
País de origen | CN (China) |
Observación | Para carcasa HEAVYCON ADVANCE y HEAVYCON de la construcción B10, contactos engastados CK 2,5-ED (contactos engastados no incluidos en el volumen de suministro). |
---|---|
Los conectores deben accionarse sólo sin carga/tensión. | |
Técnica de conexión | Conexión engastada |
Número de conexiones por polo | 1 |
Grado de polución | 3 |
Categoría de sobretensiones | III |
N.º polos | 10+PE |
Ciclos de enchufe | ≥ 500 |
Tamaño | B10 |
Numeración de contacto | 1 - 10 |
Sección de conexión | 0,5 mm² ... 4 mm² |
Sección de conexión AWG | 20 ... 12 |
Longitud a desaislar del conductor individual | 7,5 mm |
Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
Para carcasas de construcción B10. Los conectores enchufables se pueden conectar únicamente sin carga/tensión. Desmontaje de los contactos engastados con un destornillador. La abertura para el destornillador está ubicada junto al orificio de introducción de conductores. |
Índice de protección (IP) | IP20 |
---|---|
Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
Material contacto | Aleación de cobre |
---|---|
Material superficie del contacto | Ag (alternativamente Au) |
Material soporte de contactos | PA |
Normas/disposiciones | PA: Protección antiincendios en vehículos sobre carriles, series de requisitos R22 y R23 según DIN EN 45545-2 (Nivel de peligro HL1 - HL2) |
PA: Protección antiincendios en vehículos sobre carriles, serie de requisitos R24 según DIN EN 45545-2 (Nivel de peligro HL1 - HL3) |
Tensión de dimensionamiento (III/3) | 500 V |
---|---|
Tensión transitoria de dimensionamiento | 6 kV |
Corriente asignada | 16 A |
Conexión según norma | CSA |
---|---|
Normas de construcción y ensayo | DIN EN 61984 |
DIN EN 60664 | |
IEC 60352 | |
Clase de combustibilidad según UL 94 | V0 |
China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
---|---|
Sin sustancias peligrosas por encima de los umbrales |
