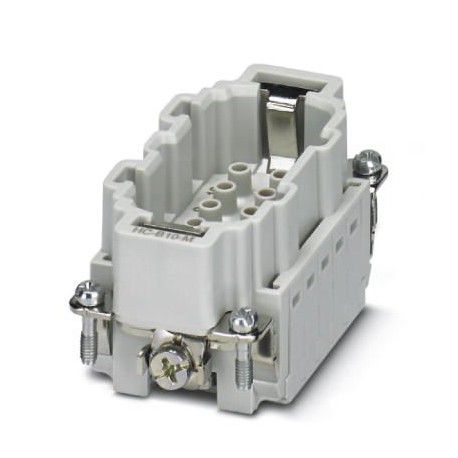

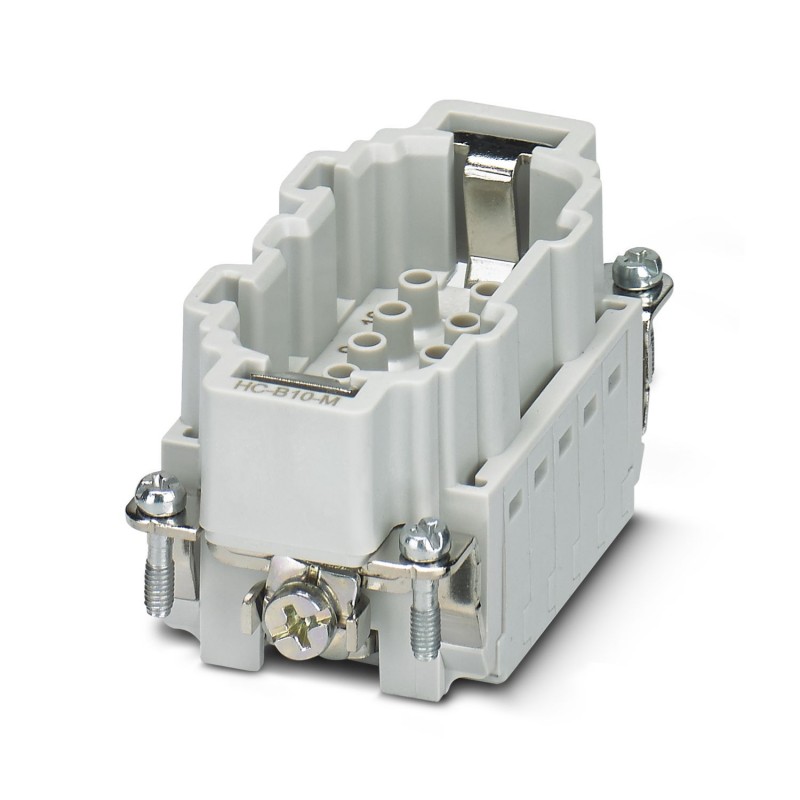

HC-B 10-I-CT-M
1648212
PHOENIX_CONTACT
1
Inserto contatti
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 1648212 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | BF7ABC - |
Pagina catalogo | Pagina 537 (C_2_2017) |
GTIN | 4046356092340 |
Peso per pezzo (confezione esclusa) | 46,200 g |
Numero tariffa doganale | 85366990 |
Paese di origine | CN (Cina) |
Nota | Per custodia HEAVYCON-ADVANCE e custodia HEAVYCON serie B10, contatti a crimpare CK 2,5-ED (contatti a crimpare non in dotazione). |
---|---|
I connettori possono essere estratti solo in assenza di carico/tensione. | |
Tecnica di connessione | Attacco a crimpare |
Numero di connessioni per polo | 1 |
Grado d'inquinamento | 3 |
Categoria di sovratensione | III |
N. poli | 10+PE |
Cicli di manovra | ≥ 500 |
Dimensioni | B10 |
Numerazione contatto | 1 - 10 |
Sezione di collegamento | 0,5 mm² ... 4 mm² |
Sezione di collegamento AWG | 20 ... 12 |
Lunghezza di spelatura nei singoli conduttori | 7,5 mm |
Indicazione per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
Montaggio | Per custodia in esecuzione B10. I connettori possono essere estratti solo in assenza di carico/tensione. Smontaggio dei contatti a crimpare con un cacciavite. L'apertura per il cacciavite si trova accanto all'apertura per l'inserimento dei conduttori. |
Grado di protezione (IP) | IP20 |
---|---|
Temperatura ambiente (esercizio) | -40 °C ... 125 °C (incluso il surriscaldamento) |
Materiale contatto | Lega di rame |
---|---|
Materiale superficie contatti | Ag (in alternativa Au) |
Materiale inserto portacontatti | PA |
Norme/disposizioni | PA: Protezione antincendio nei veicoli su rotaia - set di requisiti R22 e R23 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL2) |
PA: Protezione antincendio nei veicoli su rotaia - set di requisiti R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
Tensione di dimensionamento (III/3) | 500 V |
---|---|
Tensione impulsiva di dimensionamento | 6 kV |
Corrente di dimensionamento | 16 A |
Attacco a norma | CSA |
---|---|
Norme costruttive e di verifica | DIN EN 61984 |
DIN EN 60664 | |
IEC 60352 | |
Classe di combustibilità a norma UL 94 | V0 |
China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
---|---|
Nessuna sostanza pericolosa sopra i valori di soglia |
