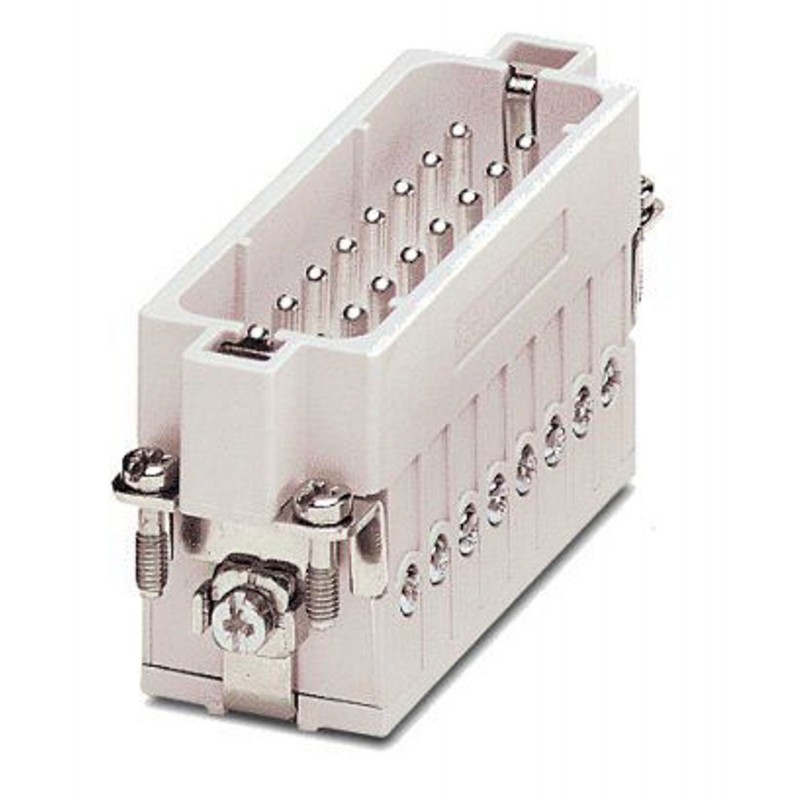

HC-A 16-ESTS 1677021 PHOENIX CONTACT Inserto de machos HEAVYCON, serie A16, 16 polos, conexión por tornillo
HC-A 16-ESTS
1677021
PHOENIX_CONTACT
Inserto de machos HEAVYCON, serie A16, 16 polos, conexión por tornillo
Conectores enchufables industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Generalidades | para carcasas HC-D25 / HC-D 50 |
| Indicaciones de montaje | Los conectores deben accionarse sólo sin carga/tensión. |
| Tipo de producto | Inserto de contactos polos fijos |
| Serie | HC-A |
| Construcción | D25 |
| D50 | |
| Número de polos | 16 |
| Cara de enchufe | 16+PE |
| Numeración de contacto | 1 - 16 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Esquema de dimensiones |  |
| Anchura | 23 mm |
| Altura | 36 mm |
| Longitud | 72,5 mm |
| Distancia entre taladros horizontal | 66 mm |
| Distancia entre taladros vertical | 16 mm |
| Tecnología de conexión | |
| Tecnología de conexión | Conexión por tornillo |
| Conexión según norma | IEC / EN |
| Conexión de conductores | |
| Sección de conexión | 0,5 mm² ... 2,5 mm² (válido para conductores flexibles con puntera) |
| Sección de conexión AWG | 20 ... 14 |
| Par de apriete | 0,5 Nm |
| Longitud a desaislar del conductor individual | 7 mm |
| Tensión de dimensionamiento (III/3) | 250 V |
| Tensión transitoria de dimensionamiento | 4 kV |
| 4 kV | |
| Corriente asignada | 16 A |
| Tensión de prueba | 4 kV AC |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 500 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material contacto | Aleación de cobre |
| Material superficie del contacto | Ag |
| Material soporte de contactos | PA |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 125 °C (Incluido el calentamiento de los contactos) |
| Normas de construcción y ensayo | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Comprobaciones | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 |
