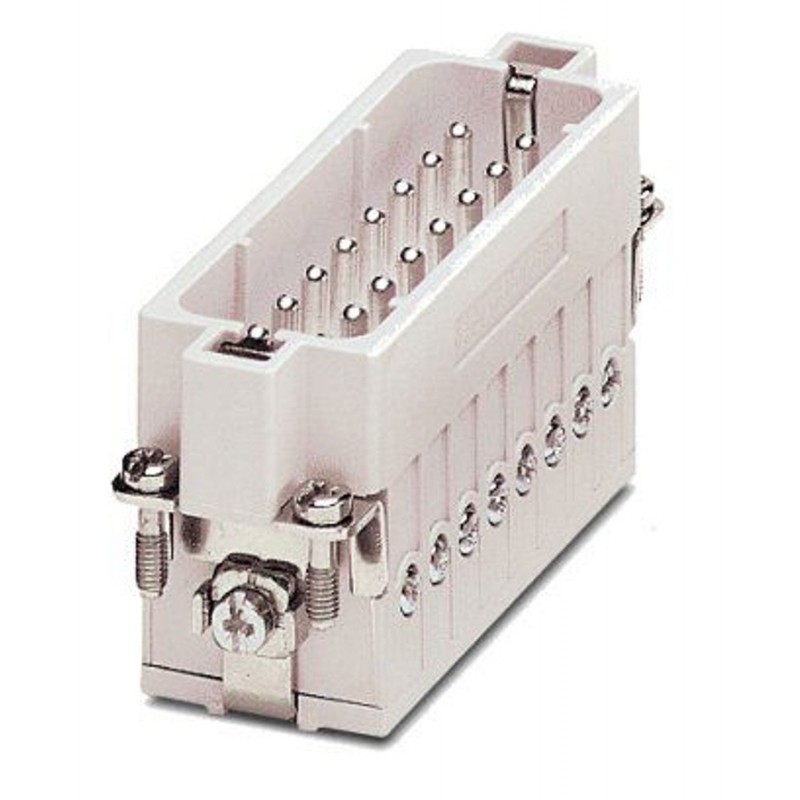

HC-A 16-ESTS 1677021 PHOENIX CONTACT HEAVYCON Steckereinsatz, Serie A16, 16-polig, Schraubanschluss
HC-A 16-ESTS
1677021
PHOENIX_CONTACT
HEAVYCON Steckereinsatz, Serie A16, 16-polig, Schraubanschluss
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Allgemein | für Gehäuse HC-D25 / HC-D 50 |
| Montagehinweis | Steckverbinder dürfen nur last-/spannungslos betätigt werden. |
| Produkttyp | Kontakteinsatz festpolig |
| Serie | HC-A |
| Bauform | D25 |
| D50 | |
| Polzahl | 16 |
| Steckgesicht | 16+PE |
| Kontaktnummerierung | 1 - 16 |
| Isolationseigenschaften | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Maßzeichnung |  |
| Breite | 23 mm |
| Höhe | 36 mm |
| Länge | 72,5 mm |
| Bohrlochabstand horizontal | 66 mm |
| Bohrlochabstand vertikal | 16 mm |
| Anschlusstechnik | |
| Anschlusstechnik | Schraubanschluss |
| Anschluss gemäß Norm | IEC / EN |
| Leiteranschluss | |
| Anschlussquerschnitt | 0,5 mm² ... 2,5 mm² (gilt für flexible Leiter mit Aderendhülse) |
| Anschlussquerschnitt AWG | 20 ... 14 |
| Anzugsdrehmoment | 0,5 Nm |
| Abisolierlänge der Einzelader | 7 mm |
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsstoßspannung | 4 kV |
| 4 kV | |
| Bemessungsstrom | 16 A |
| Prüfspannung | 4 kV AC |
| Mechanische Daten | |
| Steckzyklen | ≥ 500 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Material Kontakt | Kupferlegierung |
| Material Kontaktoberfläche | Ag |
| Material Kontaktträger | PA |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C (einschließlich Kontakterwärmung) |
| Bau- und Prüfvorschriften | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Prüfungen | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 |
