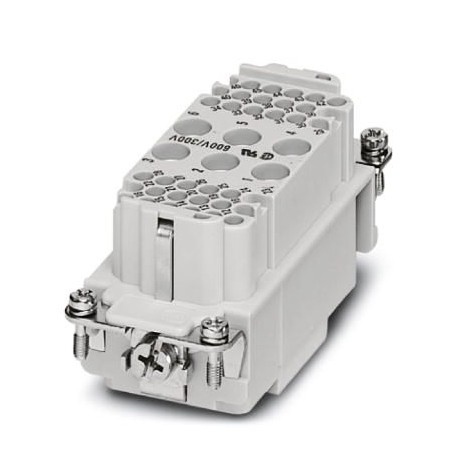

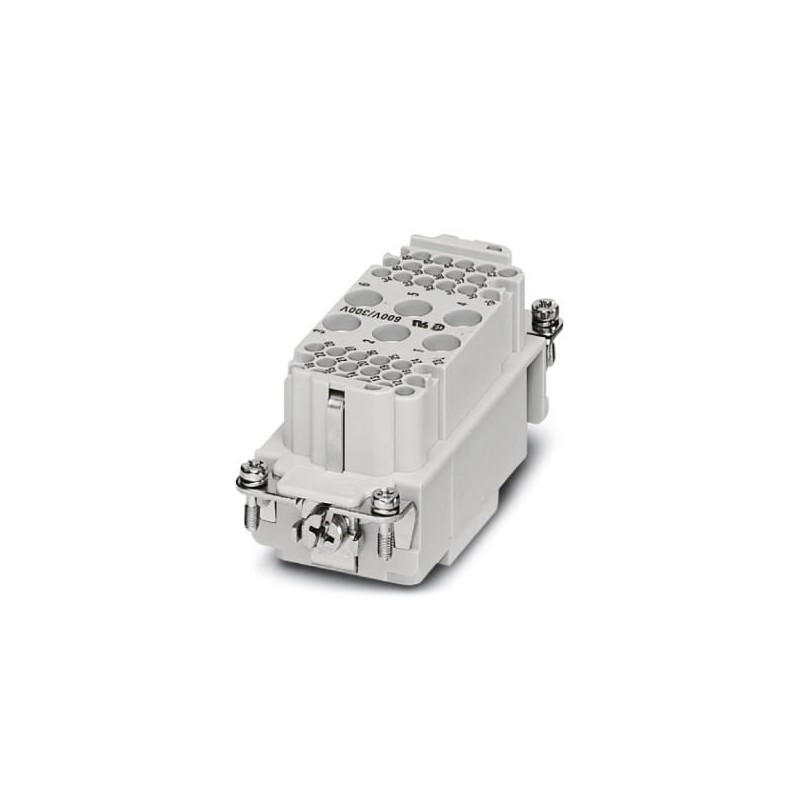

HC-K 6/36-EBUC 1636389 PHOENIX CONTACT Inserto de contactos
HC-K 6/36-EBUC
1636389
PHOENIX_CONTACT
Inserto de hembras HEAVYCON, serie K6/36, para 6 contactos de potencia y 36 contactos de mando, conexión engastada
Inserto de contactos, número de polos: 6+36+PE, tamaño: B16, contactos de potencia: 6, contactos de mando: 36, Hembra, Conexión engastada, 690 V, 40 A, 1,5 mm² ... 6 mm²
Conectores > Inserto de contacto para conectores rectangulares
Conectores enchufables industriales
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1636389 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF7ABA - |
| Página del catálogo | Página 559 (C_2_2017) |
| EAN | 4046356011525 |
| Peso por unidad (sin incluir el embalaje) | 74,000 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Generalidades
| Observación | Para carcasa HEAVYCON-ADVANCE y HEAVYCON de construcción B16/B32, contactos de potencia: CK 4,0-ED, contactos de control: CK 1,6-ED (contactos engastados no incluidos en volumen de suministro) |
|---|---|
| Técnica de conexión | Conexión engastada (Contactos de potencia) |
| Conexión engastada (Contactos de mando) | |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| N.º polos | 6+36+PE |
| Número de contactos de potencia | 6 |
| Número de contactos de mando | 36 |
| Ciclos de enchufe | ≥ 500 |
| Tamaño | B16 |
| Numeración de contacto | 1 - 6 |
| Sección de conexión | 1,5 mm² ... 6 mm² (Contactos de potencia) |
| 0,14 mm² ... 2,5 mm² (Contactos de mando) | |
| Sección de conexión AWG | 16 ... 10 (Contactos de potencia) |
| 26 ... 14 (Contactos de mando) | |
| Longitud a desaislar del conductor individual | 9 mm (1,5 mm² ... 2,5 mm²) |
| 8 mm (0,14 ... 1,5 mm²) | |
| 9,5 mm (4 mm² ... 6 mm²) | |
| 6 mm (2,5 mm²) | |
| Diámetro de conductor incl. aislamiento | 5 mm |
| Indicaciones de montaje | El uso correcto prevé el montaje en una carcasa con el índice de protección IP54 o superior |
Datos del material
| Material contacto | Aleación de Cu |
|---|---|
| Material superficie del contacto, contacto de potencia | Ag |
| Material superficie del contacto, contacto de mando | Ag (alternativamente Au) |
| Material soporte de contactos | PC |
Datos eléctricos
| Tensión de dimensionamiento (III/3) | 690 V (Contactos de potencia) |
|---|---|
| 160 V (Contactos de mando) | |
| Tensión transitoria de dimensionamiento | 8 kV (Contactos de potencia) |
| 2,5 kV (Contactos de mando) | |
| Corriente asignada | 40 A (Contactos de potencia) |
| 10 A (Contactos de mando) |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
