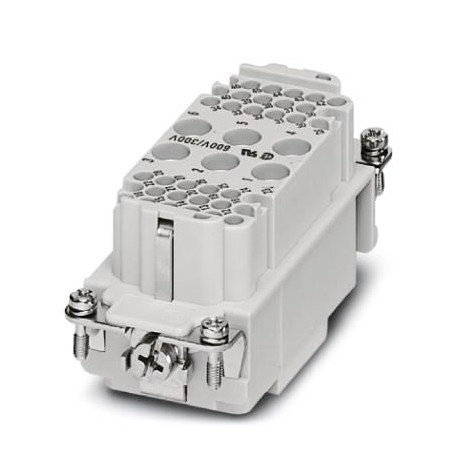

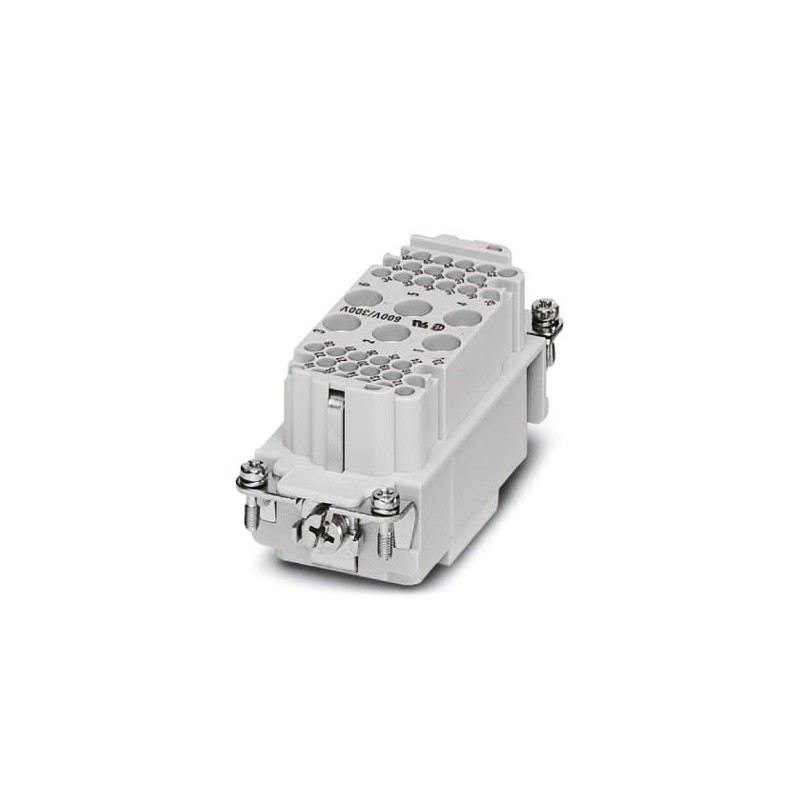

PHOENIX_CONTACT HC-K 6/36-EBUC 1636389 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

HC-K 6/36-EBUC 1636389 PHOENIX CONTACT Inserto contatti

Riferimento: HC-K 6/36-EBUC

Codice: 1636389

Produttore: PHOENIX_CONTACT

Descrizione:

Inserto contatti
Inserto contatti, numero di poli: 6+36+PE, grandezza: B16, contatti di potenza: 6, contatti di comando: 36, femmina, Collegamento a crimpare, 690 V, 40 A, 1,5 mm² ... 6 millimetri²

Categorie:

  • connettori ad innesto > contatto per connettori rettangolari
  • PHOENIX_CONTACT > Connettori industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 38,76 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione1636389
Pezzi/conf.1 PZ
Sales keyBF7ABA -
Pagina catalogoPagina 559 (C_2_2017)
GTIN4046356011525
Peso per pezzo (confezione esclusa)74,000 g
Numero tariffa doganale85366990
Paese di origineDE (Germania)

Generalità

NotaPer custodia HEAVYCON-ADVANCE e custodia HEAVYCON serie B16/B32, contatti di potenza: CK 4,0-ED, contatti di comando: CK 1,6-ED (contatti a crimpare non in dotazione)
Tecnica di connessioneAttacco a crimpare (Contatti di potenza)
Attacco a crimpare (Contatti di comando)
Grado d'inquinamento3
Categoria di sovratensioneIII
N. poli6+36+PE
Numero contatti di potenza6
Numero contatti di comando36
Cicli di manovra≥ 500
DimensioniB16
Numerazione contatto1 - 6
Sezione di collegamento1,5 mm² ... 6 mm² (Contatti di potenza)
0,14 mm² ... 2,5 mm² (Contatti di comando)
Sezione di collegamento AWG16 ... 10 (Contatti di potenza)
26 ... 14 (Contatti di comando)
Lunghezza di spelatura nei singoli conduttori9 mm (1,5 mm² ... 2,5 mm²)
8 mm (0,14 ... 1,5 mm²)
9,5 mm (4 mm² ... 6 mm²)
6 mm (2,5 mm²)
Diametro cavo isolamento compreso5 mm
Indicazione per il montaggioL'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore

Condizioni ambientali

Temperatura ambiente (esercizio)-40 °C ... 125 °C

Dati materiale

Materiale contattoLega Cu
Materiale superficie di contatto, contatto di potenzaAg
Materiale superficie di contatto, contatto di comandoAg (in alternativa Au)
Materiale inserto portacontattiPC

Dati elettrici

Tensione di dimensionamento (III/3)690 V (Contatti di potenza)
160 V (Contatti di comando)
Tensione impulsiva di dimensionamento8 kV (Contatti di potenza)
2,5 kV (Contatti di comando)
Corrente di dimensionamento40 A (Contatti di potenza)
10 A (Contatti di comando)

Normative e prescrizioni

Attacco a normaCSA
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 1636389 Connettori a innesto (EC000438)

Nome caratteristicanumero di contatti di potenza (EF012216)
Valore caratteristica6
Nome caratteristicanumero di contatti di controllo (EF012217)
Valore caratteristica36
Nome caratteristicainserto di contatti senza contatti (EF007324)
Valore caratteristicaSì
Nome caratteristicatipo di contatto (EF001587)
Valore caratteristicapresa
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica42
Nome caratteristicadiametro del contatto maschio (EF007320)
Valore caratteristica4 mm
Nome caratteristicamateriale dell'inserto del connettore (EF007545)
Valore caratteristicamateriale termoplastico
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica40 A
Nome caratteristicatemperatura ambiente (EF002386)
Valore caratteristica125 °C
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-40 °C
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica690 V
Nome caratteristicatensione impulsiva nominale (EF002993)
Valore caratteristica8 kV
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaIII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica3
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo crimpato
Nome caratteristicacon griglia di protezione (EF000550)
Valore caratteristicaNo
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica1.5 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica1.5 mm²
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicamateriale dell'inserto del contatto (EF008521)
Valore caratteristicamateriale termoplastico
Nome caratteristicamateriale del contatto (EF007544)
Valore caratteristicaaltre leghe di rame
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicacon conduttore di protezione (EF007468)
Valore caratteristicaSì
Nome caratteristicanumero min. di cicli di innesto (EF012212)
Valore caratteristica500
Nome caratteristicalarghezza (EF000008)
Valore caratteristica34 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica41.5 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica84.5 mm
