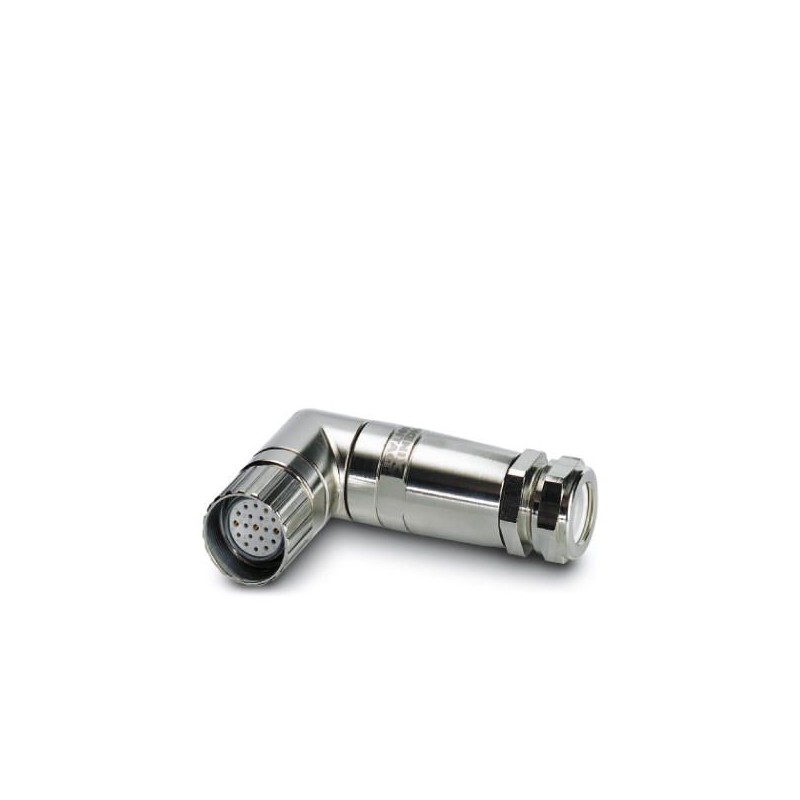

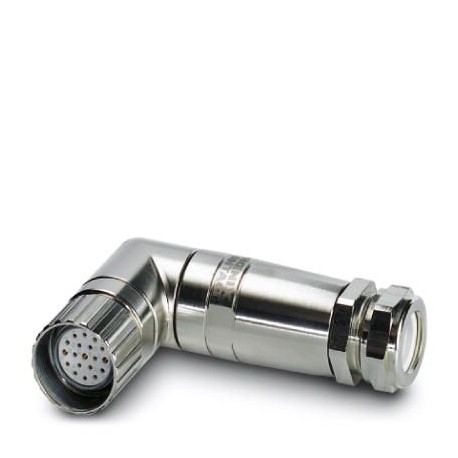

RC/TWGM/KVD/LBL 16+3 1685518 PHOENIX CONTACT Conector para cables, número de polos: 19, indicación de estado..
RC/TWGM/KVD/LBL 16+3
1685518
PHOENIX_CONTACT
Conector para cables, número de polos: 19, indicación de estado: no; conexión de cable principal: Bloqueo por tornillo M23, apantallamiento: sí, se espera que este artículo no contenga plomo a partir del tercer trimestre de 2026 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
Hembra de conexión M23, 19 polos, acodada, apantallada, de configuración libre, con conexión por soldadura, para diámetros exteriores de cable de 9,5 mm... 14,5 mm
Conectores > Conector redondo, montaje en campo (conector industrial)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1685518 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABRAAB - |
| Página del catálogo | Página 316 (C_2_2017) |
| EAN | 4017918878917 |
| Peso por unidad (sin incluir el embalaje) | 208,300 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Generalidades
| Tensión de dimensionamiento | 150 V |
|---|---|
| Corriente asignada total | 10 A (con una sección de conductor de 1 mm²) |
| Número de polos | 19 |
| Observación | El conector está previsto para utilizarse en cajas de actuadores/sensores con una conexión enchufable M23. |
Datos del cable principal
| Tipo de conexión | Bloqueo por tornillo M23 |
|---|---|
| Sección de conductor máx. (señal) | 1 mm² |
| Sección de conductor máx. (energía) | 1,5 mm² |
| Diámetro exterior mín. del cable | 9,5 mm |
| Diámetro exterior máx. del cable | 14,5 mm |
Aislamiento
| Material carcasa | GD-Zn |
|---|---|
| Material superficie de la carcasa | Niquelada |
| Material contacto | CuZn |
| Material superficie del contacto | dorado |
| Material soporte de contactos | PBT |
| Material de la junta | FPM |
Ocupación de las conexiones
| Puesto enchufable/polo = pin = color del conductor | 1 / 4 (A) = 15 = WH |
|---|---|
| 1 / 2 (B) = 7 = GY/PK | |
| 2 / 4 (A) = 5 = GN | |
| 2 / 2 (B) = 4 = RD/BU | |
| 3 / 4 (A) = 16 = YE | |
| 3 / 2 (B) = 8 = WH/GN | |
| 4 / 4 (A) = 3 = GY | |
| 4 / 2 (B) = 14 = BN/GN | |
| 5 / 4 (A) = 17 = PK | |
| 5 / 2 (B) = 9 = WH/YE | |
| 6 / 4 (A) = 2 = RD | |
| 6 / 2 (B) = 13 = YE/BN | |
| 7 / 4 (A) = 11 = BK | |
| 7 / 2 (B) = 10 = WH/GY | |
| 8 / 4 (A) = 1 = VT | |
| 8 / 2 (B) = 18 = GY/BN | |
| 1-8 / 1 (+ 120 V) = 19 = BN | |
| 1-8 / 3 (0 V) = 6 = BU | |
| 1-8 / 5 (PE) = 12 = GN/YE |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440202eCl@ss 8.027440202eCl@ss 9.027440202
| Característica | Valor |
|---|---|
| Anchura (EF000008) | 26 mm |
| Altura (EF000040) | 60 mm |
| Profundidad (EF000049) | 92 mm |
| Revestimiento de la carcasa (EF001601) | Otros |
| Disposición de la entrada del cable (EF008218) | Otros |
| Con prensaestopas (EF000735) | No |
| Tipo de fijación del prensaestopas (EF012210) | Otros |
| Con tapa abatible (EF000117) | No |
| Con empalme (EF005072) | No |
| Con sello (EF005610) | Sí |
| Temperatura de operatividad (EF002393) | -20 °C |
| Versión de CEM (EF001062) | No |
| Grado de protección (IP), montado (EF007466) | IP65 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1685518-RC/TWGM/KVD/LBL 16+3 | 113 Kbytes |
|
