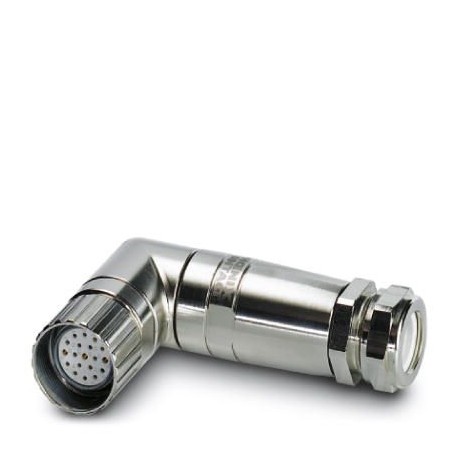

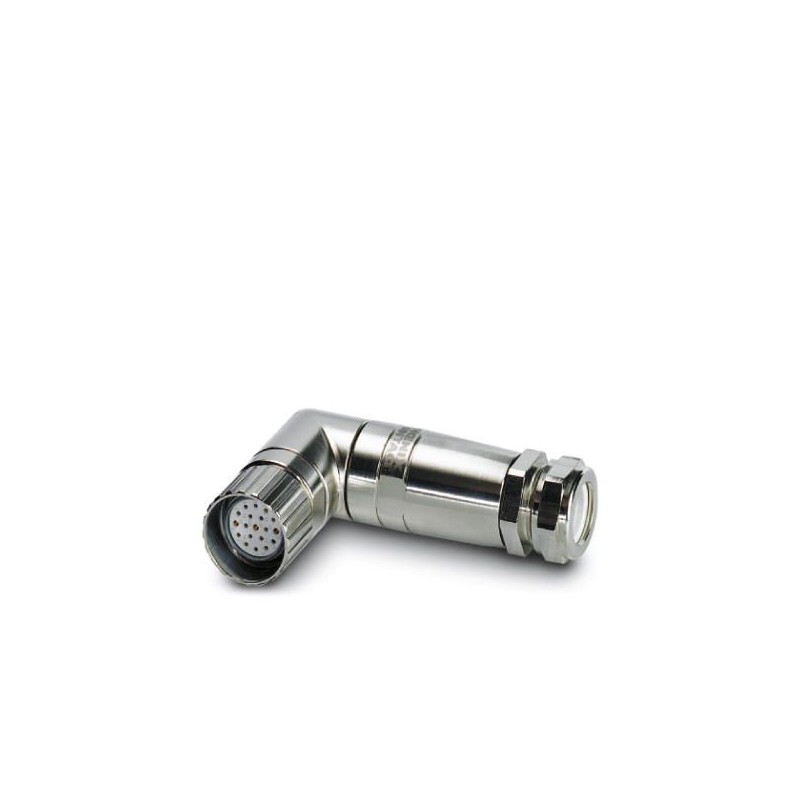

RC/TWGM/KVD/LBL 16+3 1685518 PHOENIX CONTACT Connettore femmina
RC/TWGM/KVD/LBL 16+3
1685518
PHOENIX_CONTACT
Connettore femmina
Connettore femmina M23, 19 poli, angolato, schermato, liberamente configurabile, con collegamento a saldare, per cavi con diametro esterno di 9,5 mm... 14,5 millimetri
connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
Connessione di dispositivi di campo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1685518 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | ABRAAB - |
| Pagina catalogo | Pagina 316 (C_2_2017) |
| GTIN | 4017918878917 |
| Peso per pezzo (confezione esclusa) | 208,300 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Generalità
| Tensione di dimensionamento | 150 V |
|---|---|
| Corrente di dimensionamento totale | 10 A (con una sezione conduttore di 1 mm²) |
| N. poli | 19 |
| Nota | Il connettore maschio è pensato per l'impiego su box sensore/attuatore con connessione a innesto M23. |
Dati cavo di uscita
| Collegamento | Bloccaggio a vite M23 |
|---|---|
| Sezione conduttore max. (segnale) | 1 mm² |
| Sezione conduttore max. (energia) | 1,5 mm² |
| Diametro esterno conduttore min. | 9,5 mm |
| Diametro esterno conduttore max. | 14,5 mm |
Materiale isolante
| Materiale custodia | GD-Zn |
|---|---|
| Materiale superficie custodia | Nichelato |
| Materiale contatto | CuZn |
| Materiale superficie contatti | dorato |
| Materiale inserto portacontatti | PBT |
| Materiale guarnizione | FPM |
Piedinatura
| Punto di connessione/polo = pin = colore conduttore | 1 / 4 (A) = 15 = WH |
|---|---|
| 1 / 2 (B) = 7 = GY/PK | |
| 2 / 4 (A) = 5 = GN | |
| 2 / 2 (B) = 4 = RD/BU | |
| 3 / 4 (A) = 16 = YE | |
| 3 / 2 (B) = 8 = WH/GN | |
| 4 / 4 (A) = 3 = GY | |
| 4 / 2 (B) = 14 = BN/GN | |
| 5 / 4 (A) = 17 = PK | |
| 5 / 2 (B) = 9 = WH/YE | |
| 6 / 4 (A) = 2 = RD | |
| 6 / 2 (B) = 13 = YE/BN | |
| 7 / 4 (A) = 11 = BK | |
| 7 / 2 (B) = 10 = WH/GY | |
| 8 / 4 (A) = 1 = VT | |
| 8 / 2 (B) = 18 = GY/BN | |
| 1-8 / 1 (+ 120 V) = 19 = BN | |
| 1-8 / 3 (0 V) = 6 = BU | |
| 1-8 / 5 (PE) = 12 = GN/YE |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440202eCl@ss 8.027440202eCl@ss 9.027440202
| Caratteristica | Valore |
|---|---|
| larghezza (EF000008) | 26 mm |
| altezza (EF000040) | 60 mm |
| profondità (EF000049) | 92 mm |
| rivestimento scatola (EF001601) | altro |
| disposizione dell'ingresso cavi (EF008218) | altro |
| con premistoppa (EF000735) | No |
| tipo di fissaggio del premistoppa (EF012210) | altro |
| con coperchio a cerniera (EF000117) | No |
| con distanziatore (EF005072) | No |
| con guarnizione di tenuta (EF005610) | Sì |
| temperatura d'esercizio (EF002393) | -20 °C |
| versione EMC (EF001062) | No |
| grado di protezione (IP), montato (EF007466) | IP65 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1685518-RC/TWGM/KVD/LBL 16+3 | 113 Kbytes |
|
